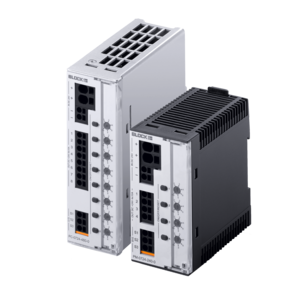

1-Kanal-Schutzschalter thermomagnetisch

EB-0748-100-0

Eigenschaften

Vorteile

 Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler

 Automatische Durchkontaktierung aller Signalpegel

 Auf den Auslösestrom angepasste interne Schmelzsicherung

Produktsuche
Produkt 1-Kanal-Schutzschalter thermomagnetisch
Bestellnummer EB-0748-100-0
Baureihe EB-48
Eingang
Eingangsnennspannung 48 Vdc
Eingangsspannungsbereich DC 32 Vdc bis 58 Vdc
Max. Dauerstrom des Moduls 10 A
Max. Dauerstrom Einspeiseklemme (+) 40 A
Einschaltschwelle 31,40 V
Ausgang
Ausgangsnennspannung 48 Vdc
Ausgangsnennstrom 10 A
Ausgangsnennstrom einstellbar 0.5,1,2,3,4,5,6,8,10
Ausgangsnennstrom pro Ausgangskanal 10 A
Anzahl Ausgangskanäle 1
Ausschaltschwelle 31 V
Rückspeisefestigkeit max. 58 Vdc
Verlustleistung im Leerlauf @ 24 V 0,30 W
Parallelschaltung von Ausgängen Nicht erlaubt
Serienschaltung von Ausgängen Nicht erlaubt
Auslösecharakteristik Thermomagnetische Kennlinie
Signalisierung
Signalausgang Ausgangsstatus, kurzschlussfest, DC 24 V, max. 25 mA, high = Kanal ein, low = Kanal aus, Fehler
Statusanzeige LED grün, gelb, rot
Umgebung
Umgebungstemperatur -25 °C bis 70 °C / -13 °F bis 158 °F
Lagertemperatur -25 °C bis 85 °C / -13 °F bis 185 °F
Luftfeuchtigkeit ohne Betauung 5 % bis 96 %
Kühlungsart natürliche Konvektion
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 30 mm
Schutz und Sicherheit
Verschmutzungsgrad nach EN 50178 / 62103 2
Maße und Gewichte
Breite 12 mm / 0,47 in
Höhe 99 mm / 3,9 in
Tiefe 60 mm / 2,36 in
Tiefe inkl. DIN TH35 64,5 mm / 2,54 in
Gewicht 0,4 kg / 0,882 lbs
