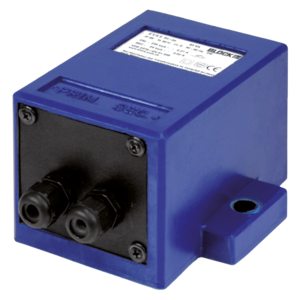

安全隔离变压器
EVKE 100/24
特性
常规数据
EVKE 系列的安全变压器确保初级电路与次级电路的安全电气隔离，并根据 EN (IEC) 61558-2-6 标准制造。通过限制输出电压，这些变压器适用于构建 SELV 和 PELV 电路。
优势
› 集成短路和过载保护
› 通过 XtraDenseFill 树脂全封装实现出色的防潮性能和低噪音
› 非常高的防护等级
› 接线端子上的塑料螺纹连接
| 产品 (Headline_Detailseite) | 安全隔离变压器 |
| 订货号 (PF_Teilenummer) | EVKE 100/24 |
| 系列 (PF_Baureihe) | EVKE |
| 功率 (PF_Leistung_VA_W) | 100 VA |
| 输入 (PF_Trafo_Eingang) | 230 V |
| 输出 (PF_Trafo_Ausgang) | 24 V • 4.17 Aac |
| 相 (PF_Phasen) | 1 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | E (120°C) |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 条件下的短路保护 |
| 切换组 (PF_Schaltgruppe) | Ii0 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP65 |
| 保护等级 （预备） (PF_Schutzklasse) | II |
| 过压类别 (PF_ueberspannungskategorie) | III |
| 污染等级 (PF_Verschmutzungsgrad) | 2 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 螺丝端子 |
| 输出连接 (PF_Anschluss_Ausgang) | 螺丝端子 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 145 mm / 5.71 in |
| 高度 (PF_Hoehe_mm) | 90 mm / 3.54 in |
| 深度 (PF_Tiefe_mm) | 180 mm / 7.09 in |
| 重量 (PF_Gewicht_kg) | 2.9 kg / 6.393 lbs |
| 低压指令 | EN 61558-2-6 |
