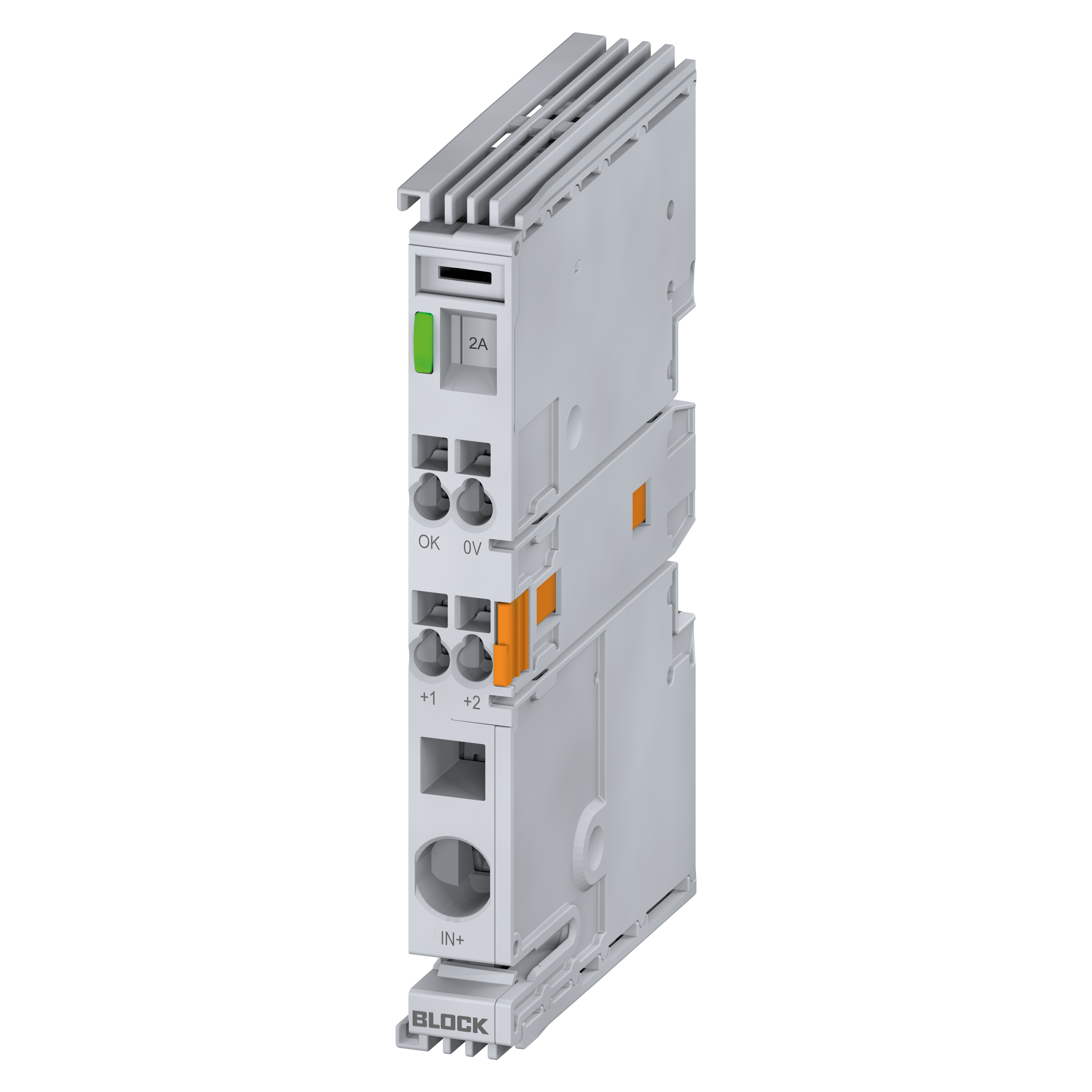

单通道断路器
EB-2724-020-0
特性
优势
› 自动信道分配
› 可选配远程低压关断
› 通过串联的电势增大模块的附加负荷输出端
› 3年保修
| 产品 (Headline_Detailseite) | 单通道断路器 |
| 订货号 (PF_Teilenummer) | EB-2724-020-0 |
| 系列 (PF_Baureihe) | EB-27 |
输入
| 输入额定电压 (EWS_Eingangsnennspannung_DC) | 24 Vdc |
| 输入电压范围 (EWS_Eingangsspannungsbereich_DC) | 18 Vdc 至 30 Vdc |
| 模块的最大连续电流 (EWS_Max_Dauerstrom_des_Moduls) | 2 A |
| 最大连续电流馈电端子（+） (EWS_Max_Dauerstrom_pro_Klemmenpol) | 40 A |
| 馈电输入电压的最大纹波 (EWS_Max_Restwelligkeit) | 3 % |
| 开关阈值 (EWS_Erforderliche_Eingangsspannung_zum_Einschalten_der_Ausgaenge) | 17.50 V |
输出
| 输出额定电压 (EWS_Ausgangsnennspannung) | 24 Vdc |
| 输出额定电流 (EWS_Ausgangsnennstrom) | 2 A |
| 每个输出通道的输出额定电流 (EWS_Ausgangsnennstrom_pro_Ausgangskanal) | 2 A |
| 输出电压范围 (EWS_Ausgangsspannungsbereich) | 24 Vdc |
| 输出通道数量 (EWS_Anzahl_Ausgangskanaele) | 1 |
| 关闭阈值 (EWS_Ausschaltschwelle) | 16.7 V |
| 输入和输出之间的最大电压降 (EWS_Max_Spannungsabfall_eing_ausg) | 29 mV |
| 过载后切断输出后的最大等待时间（热松弛） (EWS_Wartezeit_nach_Abschaltung_Überlast) | 5 s |
| 空载电流 @ 24 V (EWS_Ruhestrom_im_Leerlauf) | 12 mA |
| 最大反馈阻力 (EWS_Rueckspeisefestigkeit_max) | 35 Vdc |
| 空载功耗 @ 24 V (EWS_Verlustleistung_im_Leerlauf_24_V) | 0.30 W |
| 输出并联连接 (PIM_alt_parallelschaltung_ausgaenge) | Nicht erlaubt |
| 输出串联连接 (PIM_alt_serienschaltung_ausgaenge) | Nicht erlaubt |
| 释放特性 (EWS_Ausloesecharakteristik) | 热磁特性 |
信号装置
| 信号输出 (EWS_Signalausgang) | 输出状态，防短路，DC 24 V，最大 25 mA，高电平 = 通道打开，低电平 = 通道关闭，错误 |
| 状态显示 (EWS_Statusanzeige) | 绿色、黄色、红色 LED |
环境
| 根据EN 60721的气候等级 (EWS_Klimaklasse) | 3K3 |
| 环境温度 (PF_Umgebungstemperatur) | -25 °C 至 70 °C / -13 °F 至 158 °F |
| 储存温度 (PF_Lagertemperatur) | -25 °C 至 85 °C / -13 °F 至 185 °F |
| 不结露的湿度 (EWS_Luftfeuchtigkeit) | 5 % 至 96 % |
| 冷却类型 (PF_Kuehlungsart) | 自然对流 |
| 需要的最小距离（侧面） (EWS_Erforderlicher_Mindestabstand) | 0 mm |
| 需要的最小距离（上/下） (EWS_Erforderlicher_Mindestabstand_oben_unten) | 30 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 (EWS_Verschmutzungsgrad) | 2 |
| 根据EN 61140的保护级别 (EWS_Schutzklasse) | III, 无PE连接 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 12 mm / 0.47 in |
| 高度 (PF_Hoehe_mm) | 99 mm / 3.9 in |
| 深度 (PF_Tiefe_mm) | 60 mm / 2.36 in |
| 深度包括 DIN TH35 (EWS_Tiefe_inkl_TH35) | 64.5 mm / 2.54 in |
| 重量 (PF_Gewicht_kg) | 0.04 kg / 0.088 lbs |
| cULus | UL 508 - Listed |
