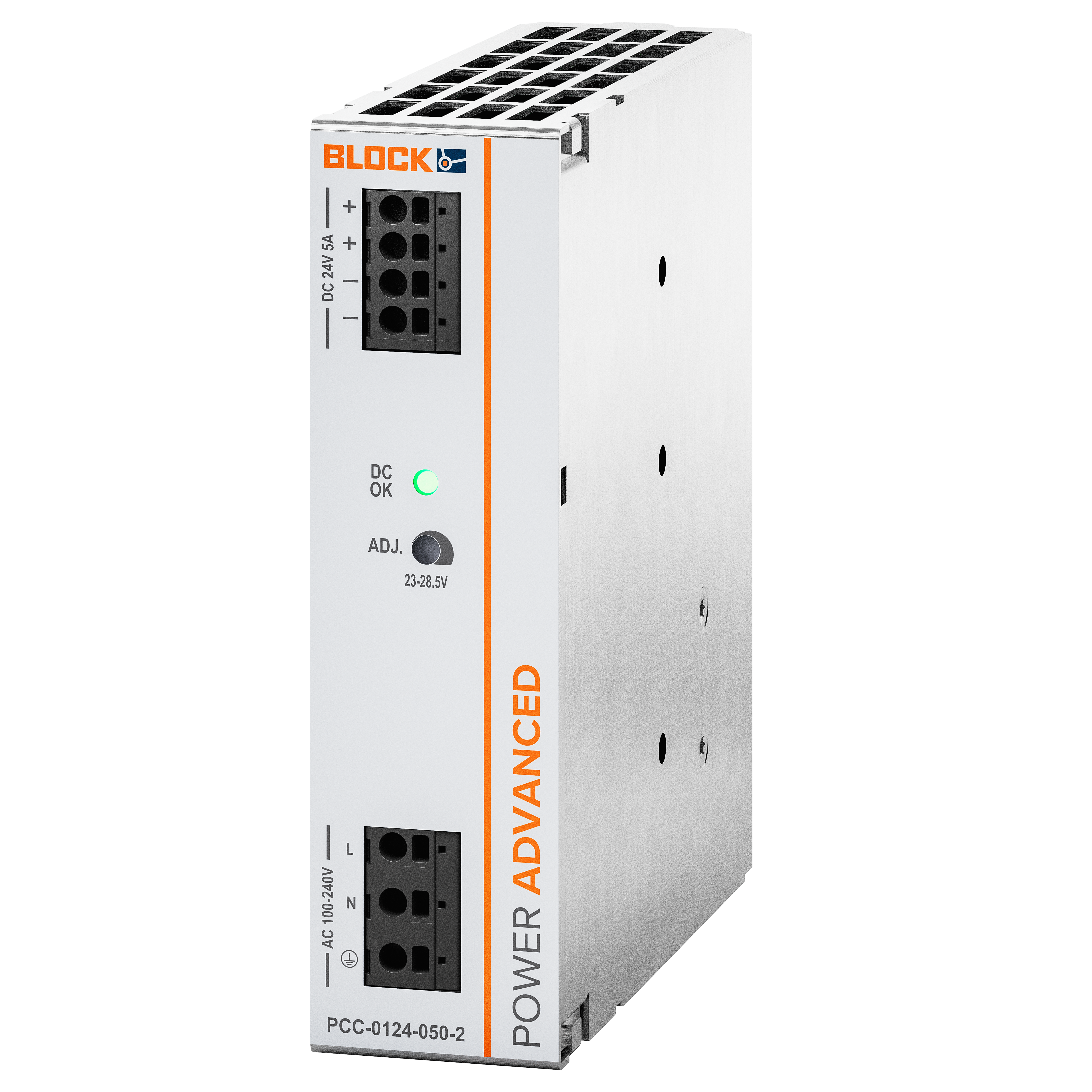

开关电源，单相
PCC-0124-050-2
特性
优势
› 稳定可调输出电压
› 瞬态电涌保护
› 防止冲击和振动
| 产品 (Headline_Detailseite) | 开关电源，单相 |
| 订货号 (PF_Teilenummer) | PCC-0124-050-2 |
| 系列 (PF_Baureihe) | POWER ADVANCED |
输入
| 输入额定电压 (EWS_Eingangsnennspannung_AC) | 100 Vac 至 240 Vac |
| 输入电压范围 (EWS_Eingangsspannungsbereich_AC) | 81 Vac 至 264 Vac |
| 输入电压范围 (EWS_Eingangsspannungsbereich_DC) | 90 Vdc 至 264 Vdc |
| 输入额定电流（额定负载）（100Vac） (EWS_Eingangsnennstrom_nennlast_100Vac) | 2.10 A |
| 输入额定电流（额定负载）（230Vac） (EWS_Eingangsnennstrom_nennlast_230Vac) | 1.30 A |
| 内部输入保险丝 (EWS_Eingangssicherung_intern) | 4 AT |
| 开关时间（100Vac） (EWS_Einschaltzeit_100Vac) | 0.82 s |
| 开关时间（230Vac） (EWS_Einschaltzeit_230Vac) | 0.76 s |
| AC额定频率范围 (EWS_Nennfrequenzbereich_AC) | 47 Hz 至 63 Hz |
| DC额定频率范围 (EWS_Nennfrequenzbereich_DC) | 0 Hz |
| NTC<的浪涌电流限制 (EWS_Einschaltstrombegrenzung) | 30 A |
| 推荐的初级保险丝 (EWS_Empfohlene_Vorsicherung) | 6A, 10A, 16A, 20A B/C-Char. |
| 供电故障桥接（额定负载）（100Vac） (EWS_Netzausfallueberbrueckung_100Vac) | 11.0 ms |
| 供电故障桥接（额定负载）（230Vac） (EWS_Netzausfallueberbrueckung_230Vac) | 70.0 ms |
输出
| 功率 (EWS_Leistung) | 120 W |
| 输出额定电压 (EWS_Ausgangsnennspannung) | 24 Vdc |
| 输出额定电流 (EWS_Ausgangsnennstrom) | 5 A |
| 输出电压范围 (EWS_Ausgangsspannungsbereich) | 23 Vdc 至 28.5 Vdc |
| 输出电流限制（恒流）典型值。 (EWS_Ausgangsstrombegrenzung_number) | 5.75 A |
| (额定负载)剩余纹波度型号 (EWS_Restwelligkeit_Nennlast_typ) | 40 mVss |
| 功率增强 (PIM_alt_powerboost) | 7,5A / 5s |
| 最大功率损失 (EWS_Verlustleistung) | 15.59 W |
| 最大反馈阻力 (EWS_Rueckspeisefestigkeit_max) | 35 Vdc |
| 空载功耗 (230Vac) (EWS_Verlustleistung_Leerlauf_230Vac) | 1.00 W |
| 额定负载功耗 (230Vac) (EWS_Verlustleistung_Nennlast_230Vac) | 15.59 W |
| 输出过压保护 (EWS_Ueberspannungsschutz_des_Ausgangs) | 40.0 Vdc |
| 可以并联连接 (PIM_alt_parallelschaltung) | mit Redundanzmodul |
| 可以串联连接 (PIM_alt_serienschaltung) | Ja |
信号装置
| 状态显示 (EWS_Statusanzeige) | 绿色 LED |
环境
| 环境温度 (PF_Umgebungstemperatur) | -25 °C 至 70 °C / -13 °F 至 158 °F |
| 储存温度 (PF_Lagertemperatur) | -40 °C 至 85 °C / -40 °F 至 185 °F |
| 不结露的湿度 (EWS_Luftfeuchtigkeit) | 5 % 至 96 % |
| 冷却类型 (PF_Kuehlungsart) | 自然对流 |
| 需要的最小距离（侧面） (EWS_Erforderlicher_Mindestabstand) | 0 mm |
| 需要的最小距离（上/下） (EWS_Erforderlicher_Mindestabstand_oben_unten) | 45 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 (EWS_Verschmutzungsgrad) | 2 |
| 根据EN 61140的保护级别 (EWS_Schutzklasse) | I |
尺寸和重量
| 宽度 (PF_Breite_mm) | 35 mm / 1.38 in |
| 高度 (PF_Hoehe_mm) | 127 mm / 5 in |
| 深度 (PF_Tiefe_mm) | 124 mm / 4.88 in |
| 重量 (PF_Gewicht_kg) | 0.47 kg / 1.036 lbs |
| cULus | UL 61010 - Listed |
