自耦变压器，三相
AT3 160-48/50-4
特性
常规数据
AT3 系列的自耦变压器用于电压调整，无需电气隔离。多功能且广泛使用的底座支架提供了多种安装选项，并简化了从顶部安装的过程。变压器配备了吊环，以简化运输。
优势
› 符合 EN (IEC) 61558-2-13 标准的自耦变压器
› 支持反向运行
› 非常高的效率
› 专利安装技术可减少热损耗
› 通过 BLOCK IMPEX 真空浸渍实现卓越的防腐保护和低噪音
› 根据 UVV BGV A3 标准，固定式防触摸螺钉接线端子
| 产品 (Headline_Detailseite) | 自耦变压器，三相 |
| 订货号 (PF_Teilenummer) | AT3 160-48/50-4 |
| 系列 (PF_Baureihe) | AT3 |
| 功率 (PF_Leistung_VA_W) | 160,000 VA |
| 输入 (PF_Trafo_Eingang) | 3 x 480 V / 500 V |
| 输出 (PF_Trafo_Ausgang) | 3 x 400 V • 231 Aac |
| 相 (PF_Phasen) | 3 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| 短路损耗 (PF_Kurzschlussverluste_W) | 614 W |
| 空载损耗 (PF_Leerlaufverluste_W) | 410 W |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | F (155°C) |
| UL 绝缘等级 (PF_UL_Isolierstoffklasse) | class 155 |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
| 效率 (PF_Wirkungsgrad) | 99.4 % |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 无短路保护 |
| 切换组 (PF_Schaltgruppe) | YNa0 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP00 |
| 保护等级 （预备） (PF_Schutzklasse) | I |
| 污染等级 (PF_Verschmutzungsgrad) | 2 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 螺丝端子 |
| 输出连接 (PF_Anschluss_Ausgang) | 螺丝端子 |
| PE连接 (PF_Anschluss_PE) | 螺栓连接 |

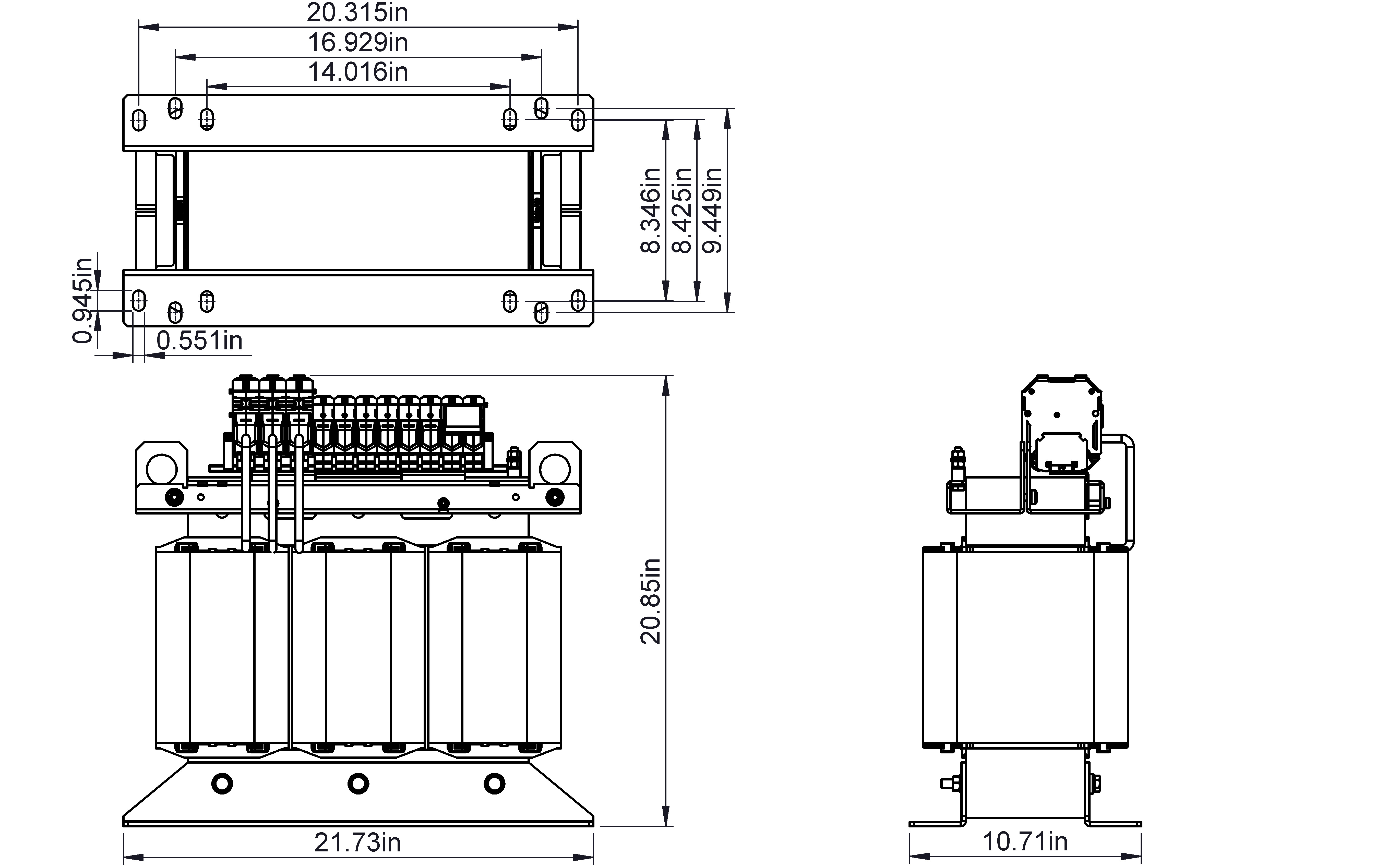

尺寸和重量
| 宽度 (PF_Breite_mm) | 550 mm / 21.65 in |
| 高度 (PF_Hoehe_mm) | 510 mm / 20.08 in |
| 深度 (PF_Tiefe_mm) | 290 mm / 11.42 in |
| 重量 (PF_Gewicht_kg) | 213 kg / 469.584 lbs |
| 低压指令 | EN 61558-2-13 |
| 认证 cURus - Recognized | UL 1561; CSA 22.2 |
