TTMS 3150/230
Trenntransformator zur Versorgung medizinischer Räume TTMS
Variante TTMS 3150/230
Bemessungseingangsspannung
230 Vac
Bemessungsausgangsspannung
115/230 Vac
Bemessungsleistung
3.150 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung | |
|---|---|---|---|---|
| TTMS 3150/230 | 230 Vac | 115/230 Vac | 3.150 VA | |
| TTMS 4000/230 | 230 Vac | 115/230 Vac | 4.000 VA | |
| TTMS 5000/230 | 230 Vac | 115/230 Vac | 5.000 VA | |
| TTMS 6300/230 | 230 Vac | 115/230 Vac | 6.300 VA | |
| TTMS 8000/230 | 230 Vac | 115/230 Vac | 8.000 VA |
Technische Daten für TTMS 3150/230
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 230 Vac |
| Einschaltstrom | ≤12 x I Bemessung |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 115/230 Vac |
| Bemessungsleistung | 3.150 VA |
| Kurzschlussspannung | ≤3 % |
| Leerlaufstrom | ≤3 % |
| Wirkungsgrad | 97,0 % |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | B |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Prüfspannung | 3,75 kVac |
| Anschluss und Montage | |
|---|---|
| Anschlüsse | Schraubklemme 10 mm², Schraubklemme 4 mm² |
| Befestigungsschrauben | M8 |
| Befestigung | Fußwinkel |

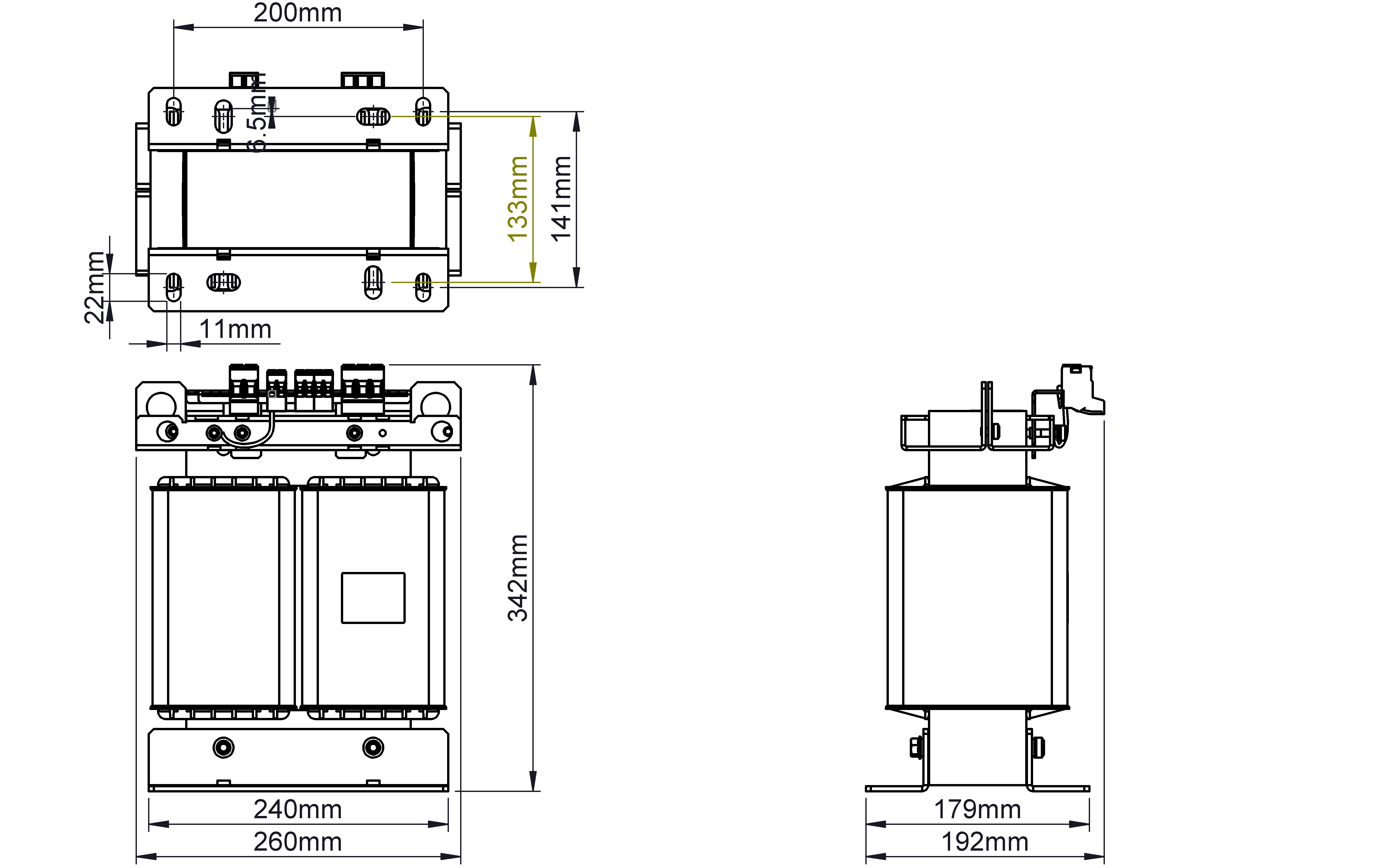

| Maße und Gewichte | |
|---|---|
| Breite | 260 mm |
| Höhe | 345 mm |
| Tiefe | 195 mm |
| Gewicht | 50,00 kg |
Infos zur TTMS-Baureihe
Allgemeine Daten
- Bemessungsleistung 3.150 - 8.000 VA
- Bemessungseingangsspannung 230 Vac
- Bemessungsausgangsspannung 115 und 230 Vac
- Isolierstoffklasse B
- Umgebungstemperatur max. 40 °C
- Wirkungsgrad bis zu 97 %
- Schutzart IP 00
- Angepasste Gehäuse für höhere Schutzarten optional
Vorteile
- Eingebauter Kaltleiter in jeder Spule zur Einrichtung einer externen Überwachungseinheit zum Schutz gegen Überlast
- Hoher Wirkungsgrad
- Einfache Befestigung durch robuste Metallfußwinkel mit 8 Langlöchern
- Sichere galvanische Trennung
- Sehr geringer Leerlaufstrom
- Geringe Kurzschlussspannung
- Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
- Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
