STSU 1600/48 - Auslauftypen - nicht für Neudesigns

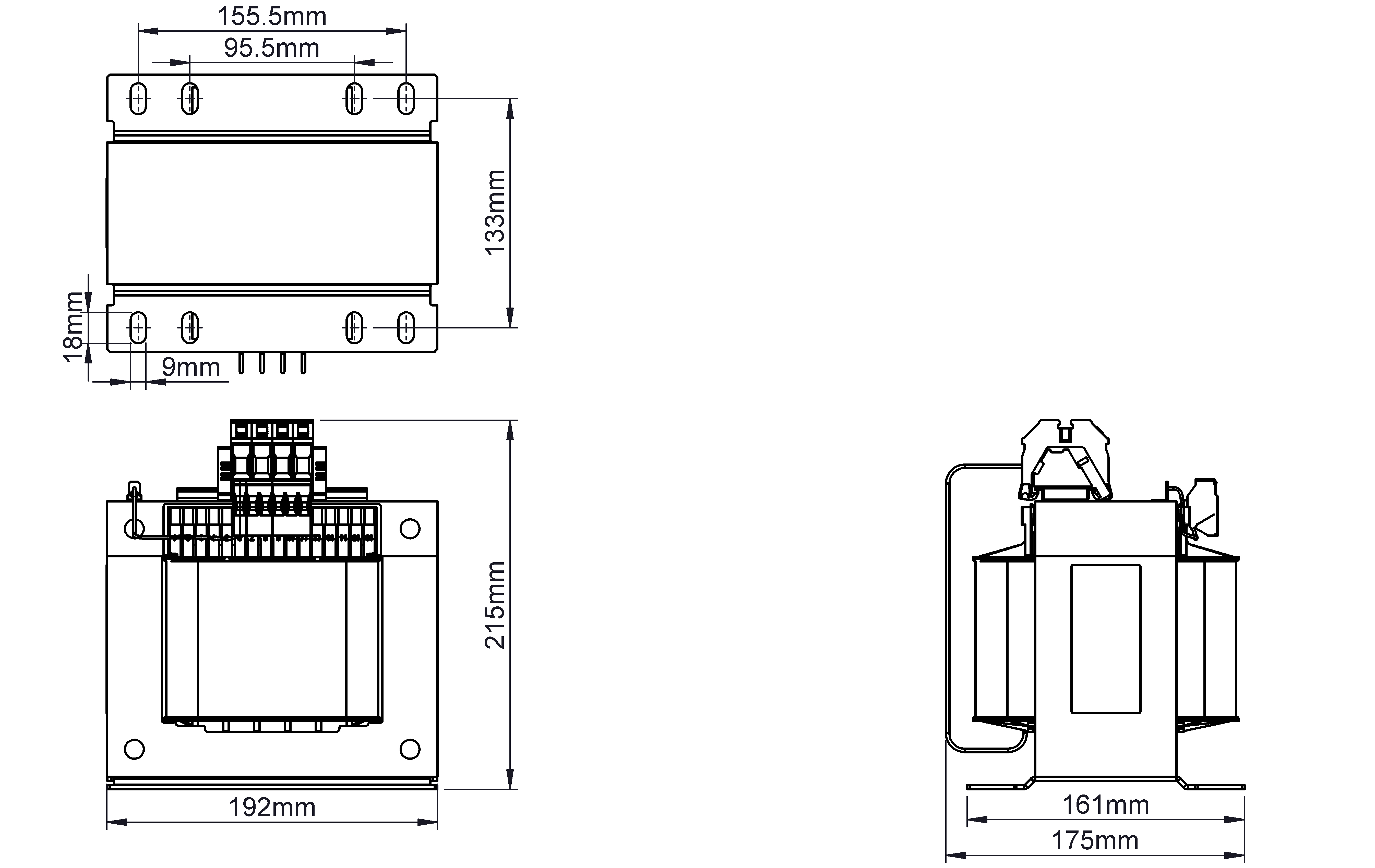

Eigenschaften
Vorteile
› Doppeleingangsspannung 230 und 400 Vac
› Kurze Verdrahtungszeit durch Schraubklemmen
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
› 63 - 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
› Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
Eingang
1. Eingang |
230 V o |
2. Eingang |
400 V o |
01. Eingangsspannung | 230 V |
01. Eingangsstrom | 7,49 A |
02. Eingangsspannung | 400 V |
02. Eingangsstrom | 4,29 A |
Eingangsanzapfung | 15 V |
Eingangsspannung | 230 V bis 400 V |
Frequenzbereich | 50 Hz bis 60 Hz |
Ausgang
1. Ausgang |
24 V o 33,3 A Vorzusehende Absicherung: 35AgG |
2. Ausgang |
24 V o 33,3 A Vorzusehende Absicherung: 35AgG |
01. Ausgangssicherung int/ext | Vorzusehende Absicherung: |
01. Ausgangssicherung | 35AgG |
01. Ausgangsspannung | 24 V |
02. Ausgangssicherung int/ext | Vorzusehende Absicherung |
02. Ausgangssicherung | 35AgG |
02. Ausgangsspannung | 24 V |
01. Ausgangsstrom | 33,3 A |
02. Ausgangsstrom | 33,3 A |
Ausgangsspannung | 24 V |
Bemessungsausgangsspannung | 24 Vac / 24 Vac |
Allgemein
Kurzzeitleistung | 7.800 VA |
Leerlaufverluste | 50 W |
Leistung | 1.600 VA |
Phasen | 1 |
Verlustleistung | 95,00 W |
Allgemein
Schaltgruppe | Iii0 |
Bauform | Offen |
Einschaltdauer | 100 % |
Kurzschlussfestigkeit | nicht kurzschlussfest |
Kurzschlussspannung uk | 2,2 % |
Kurzschlussverluste | 45 W |
Leitermaterial | Kupfer |
Magnetische Achse | stehend senkrecht |
Schirmwicklung | Ja |
Umgebung
Kühlungsart | AN |
Lagertemperatur | -40 °C bis 85 °C / -40 °F bis 185 °F |
UL Isolierstoffklasse | class 130 |
Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
Verschmutzungsgrad | 1 |
Schutz und Sicherheit
Schutzklasse (vorbereitet) | I |
Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Überspannungskategorie | III |
Schutzart | IP 00 |
Eingang
Anschluss Eingang | Schraubklemme |
Ausgang
Anschluss Ausgang | Schraubklemme |
PE
Anschluss PE | Schraubklemme |
Gewicht | 20,8 kg / 45,856 lbs |
Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-6 |
Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
