Allpoliges Sinusfilter
SF4-CD013-500-0
Eigenschaften
Vorteile
› Wirkungsgradoptimierung des Antriebssystems
› Verwendung von ungeschirmten Motorleitungen
› Verbesserung leitungsgeführter und gestrahlter Störaussendungen (150 kHz – 300 MHz)
› Deutliche Reduktion von Netzableitströmen
› Eliminierung von Lagerströmen
› Steigerung der Lebensdauer von Motor und Motorleitung
| Produkt | Allpoliges Sinusfilter |
| Bestellnummer | SF4-CD013-500-0 |
| Baureihe | SF4 |
| Induktivität | 3x 3,2 mH |
| Bemessungsstrom | 3x 13 Aac |
| Linearitätsstrom | 3x 20 Aac |
| Spannungsbereich | 0 V bis 500 V |
| Bemessungsspannung | 500 V |
| Phasen | 3 |
| Frequenzbereich | 5 Hz bis 150 Hz |
| Taktfrequenzbereich | bis 16 kHz |
| EN Isolierstoffklasse | H (180°C) |
| UL Isolierstoffklasse | class 180 |
| Einschaltdauer | 100 % |
| Verlustleistung | 183,00 W |
| Leitermaterial | Kupfer |
Allgemein
| Einschaltdauer | 100 % |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -10 °C bis 45 °C / 14 °F bis 113 °F |
| Max. Aufstellhöhe | 1.000 m / 3.281 ft |
Schutz und Sicherheit
| Schutzart | IP XX A |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Bolzenanschluss |

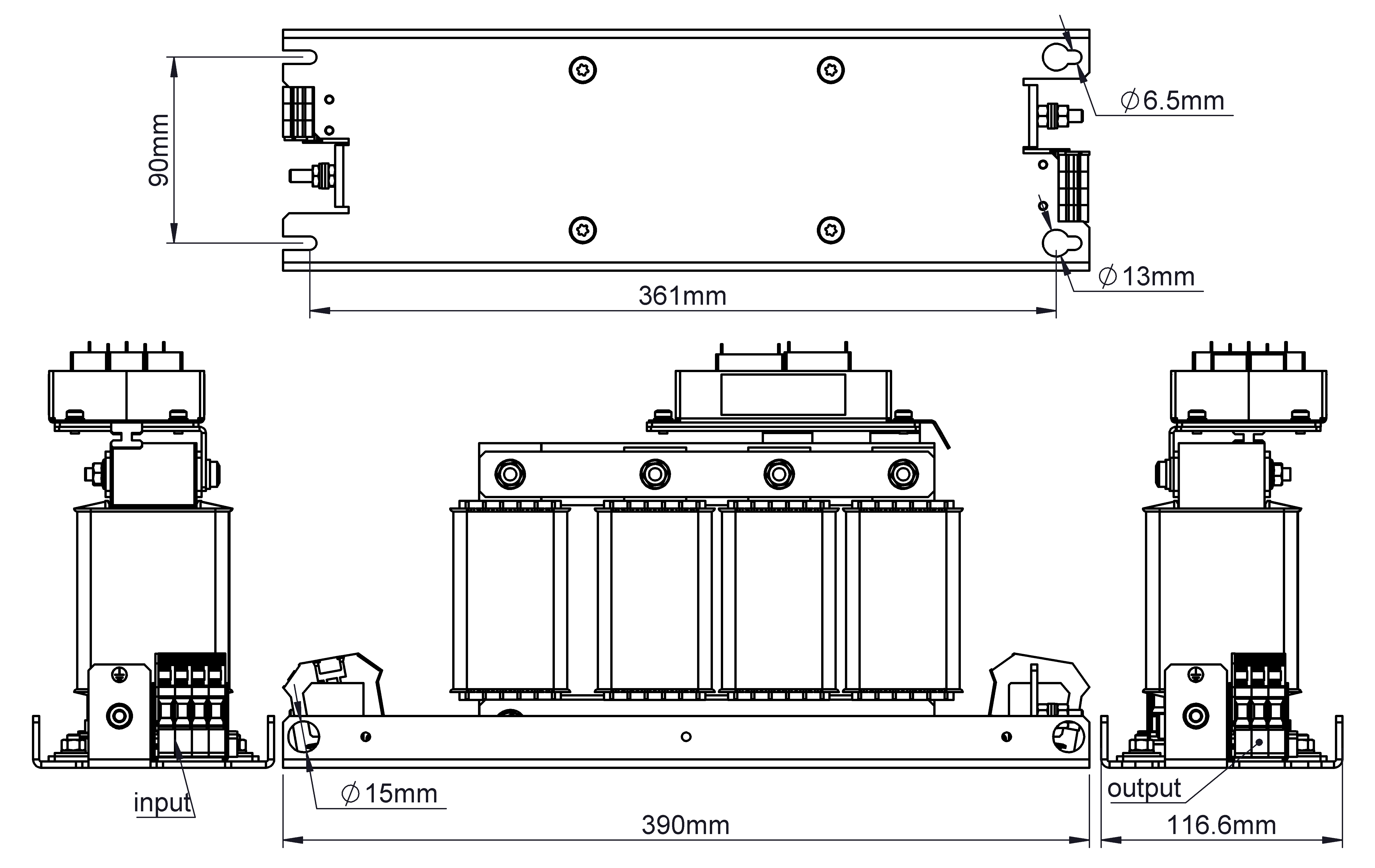

Maße und Gewichte
| Breite | 390 mm / 15,35 in |
| Höhe | 117 mm / 4,61 in |
| Tiefe | 206 mm / 8,11 in |
| Gewicht | 16,5 kg / 36,376 lbs |
| Niederspannungsrichtlinie | EN 61558-2-20 |
| Zulassung cULus - Listed | UL 508; CSA 22.2 |
