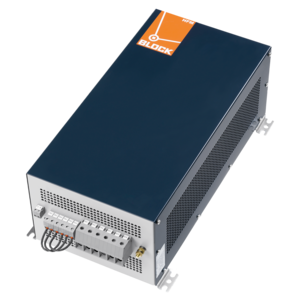

Harmonic Filter, dreiphasig
HF1K 30-400
Eigenschaften
Vorteile
› Sinusförmige Stromaufnahme aus dem Netz bei Geräten mit ungesteuerten B6U Diodengleichrichtern
› Einhaltung EN 61000-3-2, EN 61000-3-12
› Unterstützung bei der Einhaltung IEEE 519, D-A-CH-CZ
› Cos(phi) 0,95 bei Nennstrom
› Gegenüber einer 4 % uK Netzdrossel kaum Zwischenkreisspannungsabfall
› Harmonic Filter mit minimaler kapazitiver Leerlaufblindleistung
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
› Betrieb bei 50 - 60 Hz möglich
› Einsatz des HF1K als zentrales Summenfilter für mehrere Umrichter möglich
| Produkt (Headline_Detailseite) | Harmonic Filter, dreiphasig |
| Bestellnummer (PF_Teilenummer) | HF1K 30-400 |
| Baureihe (PF_Baureihe) | HF1K |
| Induktivität (PF_Drossel_Phasen_Induktivitaet) | 3x 6,1 mH |
| Bemessungsstrom (PF_Drossel_Phasen_Strom) | 3x 44 Aac |
| Linearitätsstrom (PF_Drossel_Phasen_Linearitaetsstrom) | 3x 66 Aac |
| Spannungsbereich (PF_Bemessungsspannungsbereich) | 360 V bis 440 V |
| Bemessungsspannung (PF_Bemessungsspannung) | 400 V |
| Phasen (PF_Phasen) | 3 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Motor- bzw. Umrichterleistung (PF_Motor_bzw_Umrichterleistung) | 26 kW / 34,87 HP |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | H (180°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 180 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Verlustleistung (PF_Verlustleistung_W) | 290,00 W |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
Allgemein
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Kühlungsart (PF_Kuehlungsart) | AN |
| Schaltgruppe (PF_Schaltgruppe) | III0 |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -10 °C bis 45 °C / 14 °F bis 113 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 1.000 m / 3.281 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 2 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |
| Anschluss PE (PF_Anschluss_PE) | Bolzenanschluss |
Maße und Gewichte
| Breite (PF_Breite_mm) | 545 mm / 21,46 in |
| Höhe (PF_Hoehe_mm) | 355 mm / 13,98 in |
| Tiefe (PF_Tiefe_mm) | 163 mm / 6,42 in |
| Gewicht (PF_Gewicht_kg) | 52,5 kg / 115,743 lbs |
| Niederspannungsrichtlinie | EN 61558-2-20 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 508; CSA 22.2 |
