Kurzschlussfester Printtransformator, Netztransformator

AVB 0,5/2/24 - Auslauftypen - nicht für Neudesigns

Eigenschaften

Vorteile

 Minimale Baugröße bei hoher Leistung

 Unbedingt kurzschlussfest

 Doppeleingangsspannung für Reihen- oder Parallelschaltung

 Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung

 Für hohe Umgebungstemperaturen ausgelegt

 Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill

 Selbstverlöschendes Verguss- und Haubenmaterial

Produkt Kurzschlussfester Printtransformator, Netztransformator
Bestellnummer AVB 0,5/2/24
Leistung 0,5 VA
Eingang 2 x 115 V
Ausgang 2 x 24 V • 0,01 Aac
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 0,65 W
Leerlaufverluste 0,03 W
Kurzschlussspannung uk 51,00 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 42,4 %
Allgemein
Kurzschlussfestigkeit unbedingt kurzschlussfest
Schaltgruppe IIii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 70 °C / -4 °F bis 158 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) II
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Pri Pin
Anschluss Sek Pin

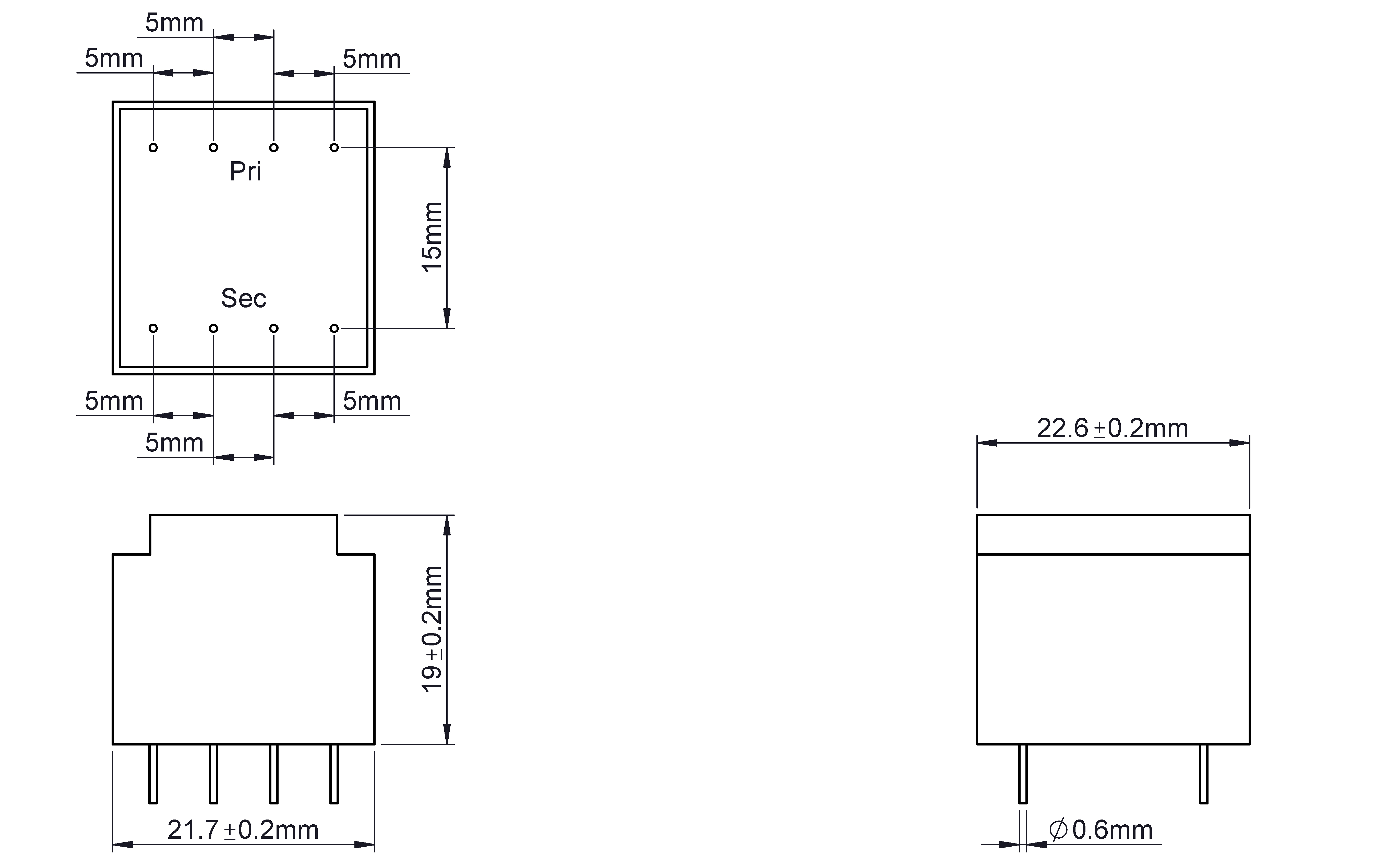

Maße und Gewichte
Breite 22,7 mm / 0,89 in
Höhe 19 mm / 0,75 in
Tiefe 22 mm / 0,87 in
Gewicht 0,04 kg / 0,09 lbs
Niederspannungsrichtlinie EN 61558-2-1
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
