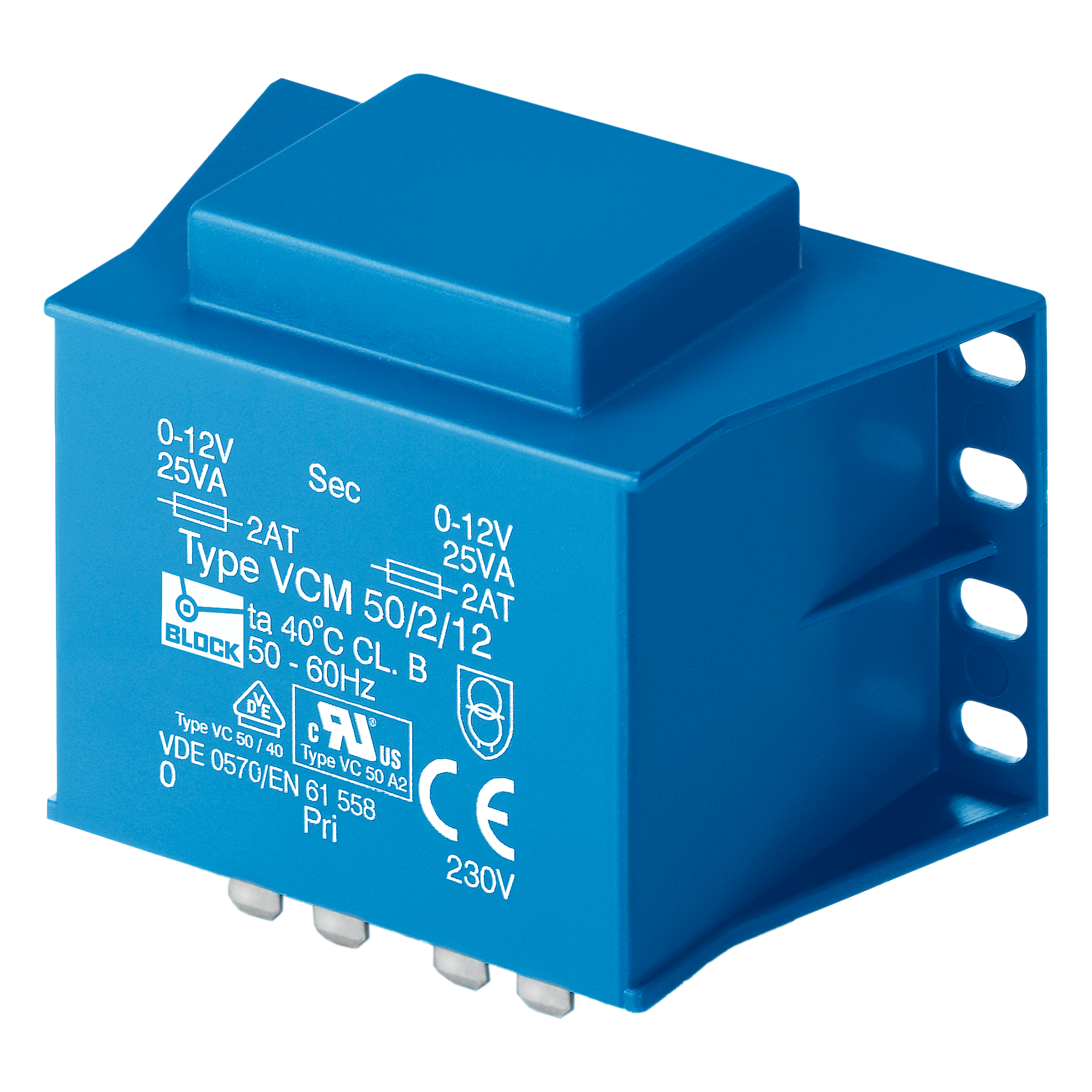

PCB变压器，保护变压器，可安装
VCM 50/2/15
特性
常规数据
VCM 系列的电路板变压器确保初级电路与次级电路的电气隔离，并在外壳上配备了用于额外固定的安装耳。得益于独特的 XtraDenseFill 树脂封装工艺，这些变压器具有持久的防腐保护、高绝缘值和卓越的电导率。
优势
› 符合 EN (IEC) 61558-2-6 标准的安全隔离变压器
› 最小尺寸，性能卓越
› 配备双输出线圈，可用于串联或并联连接
› 自熄封装材料
| 产品 (Headline_Detailseite) | PCB变压器，保护变压器，可安装 |
| 订货号 (PF_Teilenummer) | VCM 50/2/15 |
| 系列 (PF_Baureihe) | VCM |
| 功率 (PF_Leistung_VA_W) | 50 VA |
| 输入 (PF_Trafo_Eingang) | 230 V |
| 输出 (PF_Trafo_Ausgang) | 2 x 15 V • 1.67 Aac |
| 相 (PF_Phasen) | 1 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| 空载损耗 (PF_Leerlaufverluste_W) | 3.8 W |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | B (130°C) |
| UL 绝缘等级 (PF_UL_Isolierstoffklasse) | class 105 |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
| 效率 (PF_Wirkungsgrad) | 87 % |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 无短路保护 |
| 切换组 (PF_Schaltgruppe) | Iii0 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP00 |
| 保护等级 （预备） (PF_Schutzklasse) | II |
| 过压类别 (PF_ueberspannungskategorie) | III |
| 污染等级 (PF_Verschmutzungsgrad) | 1 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 扁平插头连接 |
| 输出连接 (PF_Anschluss_Ausgang) | 扁平插头连接 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 94 mm / 3.7 in |
| 高度 (PF_Hoehe_mm) | 58.5 mm / 2.3 in |
| 深度 (PF_Tiefe_mm) | 61 mm / 2.4 in |
| 重量 (PF_Gewicht_kg) | 1.07 kg / 2.359 lbs |
| 低压指令 | EN 61558-2-6 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| 认证 VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
