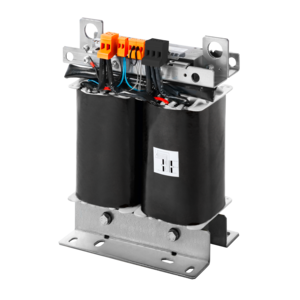

用于供给医疗站的隔离变压器
TTMS 8000/230
特性
常规数据
TTMS 系列的隔离变压器专为根据 EN (IEC) 61558-2-15 以及 EN (IEC) 6034-7-710 的要求，供电于第 2 类医疗场所，提供一种扁平、水平的替代方案。变压器确保安全的电气隔离，并以低短路电压、低空载电流和高效率为特点。
优势
› 安全的电流隔离
› 每个线圈中内置的正温度系数半导体元件用于设置外部监控单元防止过载
› 减小冲击电流
› 较高有效度
› 短路电压小
› 极小的空载电流
› 良好的防潮保护和通过BLOCK IMPEX真空浸渍确保产生较小的噪声确保较小的噪声
› 接线端子触摸保护 ，符合 UVV BGV A3 要求
› 用带 8 个长孔的坚固金属支撑角铁实施便捷固定
| 产品 (Headline_Detailseite) | 用于供给医疗站的隔离变压器 |
| 订货号 (PF_Teilenummer) | TTMS 8000/230 |
| 系列 (PF_Baureihe) | TTMS |
| 功率 (PF_Leistung_VA_W) | 8,000 VA |
| 输入 (PF_Trafo_Eingang) | 230 V |
| 输出 (PF_Trafo_Ausgang) |
115 V • 0 Aac 或者 230 V • 34.8 Aac |
| 相 (PF_Phasen) | 1 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| 短路损耗 (PF_Kurzschlussverluste_W) | 183 W |
| 空载损耗 (PF_Leerlaufverluste_W) | 73 W |
| 短路电压 uk (PF_Kurzschlussspannung) | 2.6 % |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | B (130°C) |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
| 效率 (PF_Wirkungsgrad) | 96.9 % |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 无短路保护 |
| 切换组 (PF_Schaltgruppe) | Ii0 |
| 屏蔽绕组 (PF_Schirmwicklung) | 是 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP00 |
| 保护等级 （预备） (PF_Schutzklasse) | II |
| 过压类别 (PF_ueberspannungskategorie) | III |
| 污染等级 (PF_Verschmutzungsgrad) | 2 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 螺丝端子 |
| 输出连接 (PF_Anschluss_Ausgang) | 螺丝端子 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 310 mm / 12.2 in |
| 高度 (PF_Hoehe_mm) | 395 mm / 15.55 in |
| 深度 (PF_Tiefe_mm) | 230 mm / 9.06 in |
| 重量 (PF_Gewicht_kg) | 77.5 kg / 170.858 lbs |
| 低压指令 | EN 61558-2-15 |
