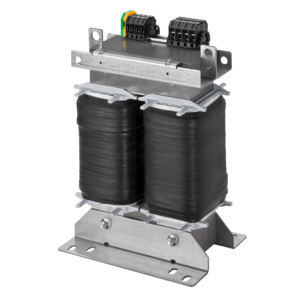

控制和隔离变压器
TT1 8-4-23
特性
常规数据
TT1 系列的控制变压器确保初级电路与次级电路的安全电气隔离。独特的 BLOCK IMPEX 真空浸渍工艺为变压器提供了卓越的外部影响保护，同时降低了噪音水平。变压器具有多种安装选项，并配备了用于运输和安装的集成吊环。
优势
› 符合 EN (IEC) 61558-2-2 和 EN (IEC) 61558-2-4 标准的控制和隔离变压器
› 专利安装技术
› 初级侧 ±5% 分接头，用于电压调整
› 根据 UVV BGV A3 标准，固定式防触摸螺钉接线端子
› 通过立式设计节省空间
| 产品 (Headline_Detailseite) | 控制和隔离变压器 |
| 订货号 (PF_Teilenummer) | TT1 8-4-23 |
| 系列 (PF_Baureihe) | TT1 |
| 功率 (PF_Leistung_VA_W) | 8,000 VA |
| 输入 (PF_Trafo_Eingang) | 380 V / 400 V / 420 V |
| 输出 (PF_Trafo_Ausgang) | 2 x 115 V • 34.8 Aac |
| 相 (PF_Phasen) | 1 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| 短路损耗 (PF_Kurzschlussverluste_W) | 215 W |
| 空载损耗 (PF_Leerlaufverluste_W) | 105 W |
| 短期功率 (PF_Kurzzeitleistung_VA) | 28,000 VA |
| 短路电压 uk (PF_Kurzschlussspannung) | 2.7 % |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | F (155°C) |
| UL 绝缘等级 (PF_UL_Isolierstoffklasse) | class 155 |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
| 效率 (PF_Wirkungsgrad) | 96.2 % |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 无短路保护 |
| 切换组 (PF_Schaltgruppe) | Iii0 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP XX B |
| 保护等级 （预备） (PF_Schutzklasse) | I |
| 过压类别 (PF_ueberspannungskategorie) | III |
| 污染等级 (PF_Verschmutzungsgrad) | 1 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 螺丝端子 |
| 输出连接 (PF_Anschluss_Ausgang) | 螺丝端子 |
| PE连接 (PF_Anschluss_PE) | 螺丝端子 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 280 mm / 11.02 in |
| 高度 (PF_Hoehe_mm) | 385 mm / 15.16 in |
| 深度 (PF_Tiefe_mm) | 215 mm / 8.46 in |
| 重量 (PF_Gewicht_kg) | 60 kg / 132.277 lbs |
| 低压指令 |
EN 61558-2-2 EN 61558-2-4 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
