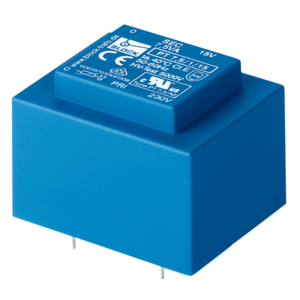

防短路 正面变压器, 保护变压器
PT 7,5/1/8
特性
优势
› 确保高功率时的最小规格
› 通过输入端中的 PTC 实现内置过载保护
› 串联或并联也适用双输出电压
› 持久耐腐蚀保护,较高的绝缘值和使用铸模树脂铸模 XtraDenseFill 带来的极高电气可靠性
› 自熄灭式铸模材料
› 在地板上使用辅助螺栓固定实现节省空间的安装
产品 | 防短路 正面变压器, 保护变压器 |
订货号 | PT 7,5/1/8 |
系列 | PT |
功率 | 7.5 VA |
输入 | 230 V |
输出 | 8 V • 0.94 Aac |
相 | 1 |
频率范围 | 50 Hz 至 60 Hz |
空载损耗 | 1.3 W |
EN 绝缘等级 | B (130°C) |
UL 绝缘等级 | class 105 |
接通时间 | 100 % |
导体材料 | 铜 |
效率 | 65 % |
一般
短路强度 | 条件下的短路保护 |
切换组 | Ii0 |
冷却类型 | AN |
环境
环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
保护类型 | IP 00 |
保护等级 (预备) | II |
过压类别 | III |
污染等级 | 1 |
电气连接信息
输入连接 | 引脚 |
输出连接 | 引脚 |
尺寸和重量
宽度 | 43 mm / 1.69 in |
高度 | 36 mm / 1.42 in |
深度 | 51 mm / 2.01 in |
重量 | 0.28 kg / 0.617 lbs |
低压指令 | EN 61558-2-6 |
认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
认证 VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
