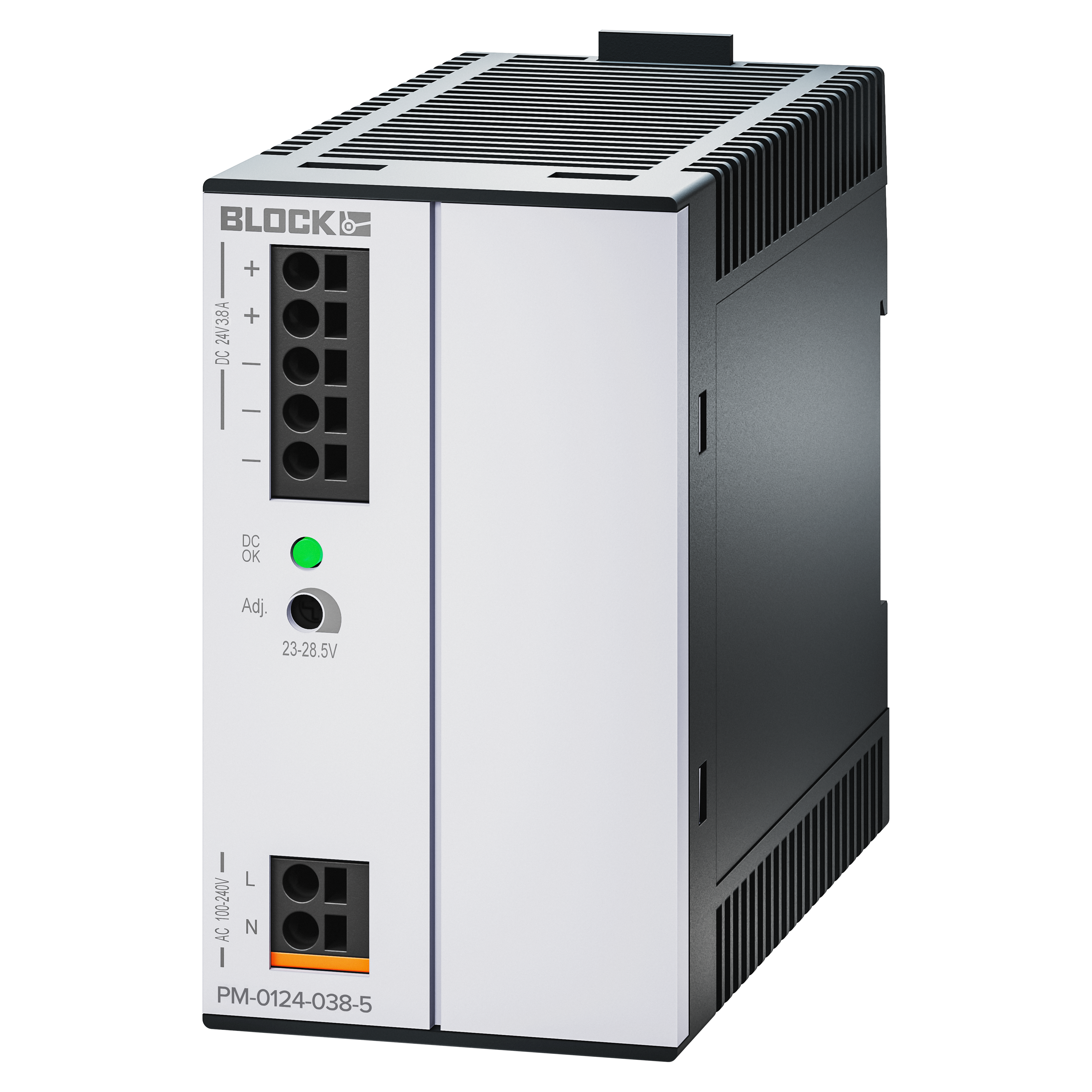

Primär getaktetes Schaltnetzteil, einphasig
PM-0124-038-5
特性
优势
› 稳定且可设置的输出电压
› 过载时恒定电流限制无关断
› 第三負極端子
› 推入式连接技术
› 支撑轨固定装置
› 符合 EN 60335-1 要求
› 3年保修
| 产品 (Headline_Detailseite) | Primär getaktetes Schaltnetzteil, einphasig |
| 订货号 (PF_Teilenummer) | PM-0124-038-5 |
| 系列 (PF_Baureihe) | PM 1AC |
输入
| 输入额定电压 (EWS_Eingangsnennspannung_AC) | 110 Vac 至 240 Vac |
| 输入电压范围 (EWS_Eingangsspannungsbereich_AC) | 85 Vac 至 264 Vac |
| 输入电压范围 (EWS_Eingangsspannungsbereich_DC) | 120 Vdc 至 372 Vdc |
| 输入额定电流（额定负载）（100Vac） (EWS_Eingangsnennstrom_nennlast_100Vac) | 1.35 A |
| 输入额定电流（额定负载）（230Vac） (EWS_Eingangsnennstrom_nennlast_230Vac) | 0.70 A |
| 内部输入保险丝 (EWS_Eingangssicherung_intern) | 4 AT |
| 开关时间（100Vac） (EWS_Einschaltzeit_100Vac) | 0.50 s |
| 开关时间（230Vac） (EWS_Einschaltzeit_230Vac) | 0.20 s |
| AC额定频率范围 (EWS_Nennfrequenzbereich_AC) | 44 Hz 至 66 Hz |
| DC额定频率范围 (EWS_Nennfrequenzbereich_DC) | 0 Hz |
| NTC<的浪涌电流限制 (EWS_Einschaltstrombegrenzung) | 30 A |
| 推荐的初级保险丝 (EWS_Empfohlene_Vorsicherung) | 6A、10A、16A、B/C-Char。 |
| 供电故障桥接（额定负载）（100Vac） (EWS_Netzausfallueberbrueckung_100Vac) | 15.0 ms |
| 供电故障桥接（额定负载）（230Vac） (EWS_Netzausfallueberbrueckung_230Vac) | 80.0 ms |
输出
| 功率 (EWS_Leistung) | 91 W |
| 输出额定电压 (EWS_Ausgangsnennspannung) | 24 Vdc |
| 输出额定电流 (EWS_Ausgangsnennstrom) | 3.8 A |
| 输出电压范围 (EWS_Ausgangsspannungsbereich) | 23 Vdc 至 28.5 Vdc |
| 输出电流限制（恒流）典型值。 (EWS_Ausgangsstrombegrenzung_number) | 3.8 A |
| (额定负载)剩余纹波度型号 (EWS_Restwelligkeit_Nennlast_typ) | 20 mVss |
| 功率因数 (EWS_Leistungsfaktor) | 0.5 |
| 最大功率损失 (EWS_Verlustleistung) | 20 W |
| 最大反馈阻力 (EWS_Rueckspeisefestigkeit_max) | 35 Vdc |
| 空载功耗 (230Vac) (EWS_Verlustleistung_Leerlauf_230Vac) | 2.80 W |
| 额定负载功耗 (230Vac) (EWS_Verlustleistung_Nennlast_230Vac) | 14.00 W |
| 输出过压保护 (EWS_Ueberspannungsschutz_des_Ausgangs) | 40.0 Vdc |
| 可以并联连接 (PIM_alt_parallelschaltung) | Ja |
| 可以串联连接 (PIM_alt_serienschaltung) | Ja |
信号装置
| 状态显示 (EWS_Statusanzeige) | 绿色 LED |
环境
| 环境温度 (PF_Umgebungstemperatur) | -25 °C 至 70 °C / -13 °F 至 158 °F |
| 储存温度 (PF_Lagertemperatur) | -25 °C 至 85 °C / -13 °F 至 185 °F |
| 不结露的湿度 (EWS_Luftfeuchtigkeit) | 5 % 至 96 % |
| 冷却类型 (PF_Kuehlungsart) | natürliche Konvektion |
| 需要的最小距离（侧面） (EWS_Erforderlicher_Mindestabstand) | 0 mm |
| 需要的最小距离（上/下） (EWS_Erforderlicher_Mindestabstand_oben_unten) | 50 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 (EWS_Verschmutzungsgrad) | 2 |
| 根据EN 61140的保护级别 (EWS_Schutzklasse) | III, ohne PE-Anschluss |
尺寸和重量
| 宽度 (PF_Breite_mm) | 52 mm / 2.05 in |
| 高度 (PF_Hoehe_mm) | 90 mm / 3.54 in |
| 深度 (PF_Tiefe_mm) | 111 mm / 4.37 in |
| 重量 (PF_Gewicht_kg) | 0.347 kg / 0.765 lbs |
| cULus | UL 61010 - Listed |
| cURus | UL 1310 - Recognized |
