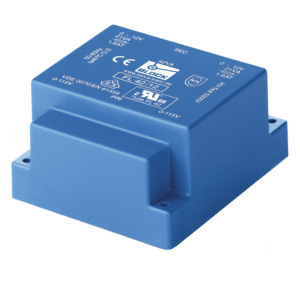

扁变压器, 保护变压器
FL 42/8 - 停产型号 – 不适用于新设计
特性
常规数据
FL 系列的电路板变压器以最小的高度和最大的功率密度令人印象深刻。通过双输入和输出线圈，这些变压器可以配置为串联或并联连接。通过底板上的螺钉固定进行安装。
优势
› 符合 EN (IEC) 61558-2-6 标准的安全隔离变压器
› 最小尺寸，性能卓越
› 通过 XtraDenseFill 树脂全封装实现持久的防腐保护、高绝缘值和最高电气可靠性
› 采用双腔技术的线圈体
› 自熄封装材料
| 产品 (Headline_Detailseite) | 扁变压器, 保护变压器 |
| 订货号 (PF_Teilenummer) | FL 42/8 |
| 系列 (PF_Baureihe) | FL |
| 功率 (PF_Leistung_VA_W) | 42 VA |
| 输入 (PF_Trafo_Eingang) | 2 x 115 V |
| 输出 (PF_Trafo_Ausgang) | 2 x 8 V • 2.625 Aac |
| 相 (PF_Phasen) | 1 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| 空载损耗 (PF_Leerlaufverluste_W) | 2.8 W |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | E (120°C) |
| UL 绝缘等级 (PF_UL_Isolierstoffklasse) | class 105 |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
| 效率 (PF_Wirkungsgrad) | 81 % |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 无短路保护 |
| 切换组 (PF_Schaltgruppe) | IIii0 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP00 |
| 保护等级 （预备） (PF_Schutzklasse) | I |
| 过压类别 (PF_ueberspannungskategorie) | III |
| 污染等级 (PF_Verschmutzungsgrad) | 1 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 引脚 |
| 输出连接 (PF_Anschluss_Ausgang) | 引脚 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 70 mm / 2.76 in |
| 高度 (PF_Hoehe_mm) | 39 mm / 1.54 in |
| 深度 (PF_Tiefe_mm) | 83.5 mm / 3.29 in |
| 重量 (PF_Gewicht_kg) | 0.75 kg / 1.653 lbs |
| 低压指令 | EN 61558-2-6 |
| RoHS compliant | EN IEC 63000 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| 认证 VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
