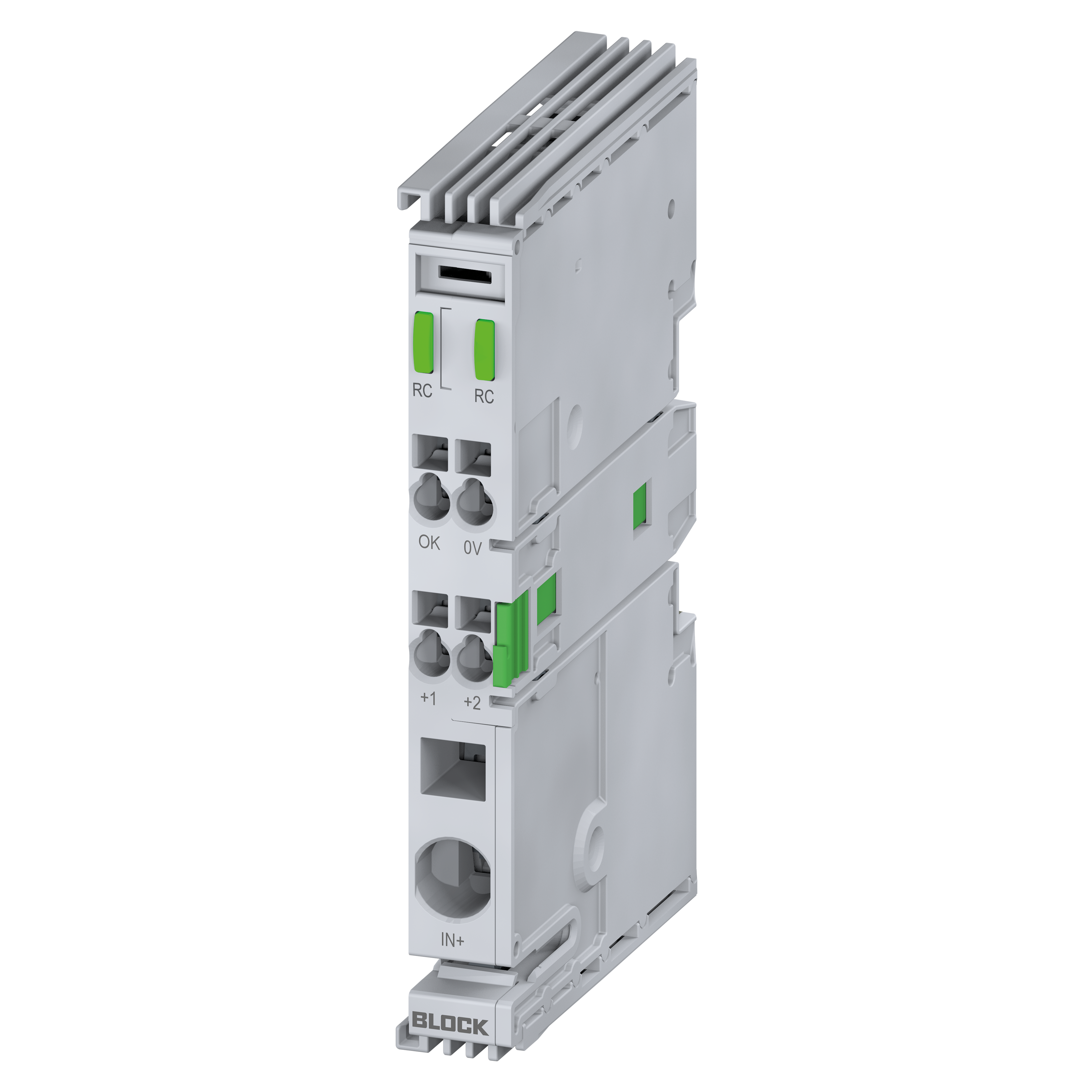

热磁双通道断路器具有快速跳闸特性，可通信
EB-3724-2160-0F
特性
优势
› 通过串联的电势增大模块的附加负荷输出端
› 自动信道分配
› 内部保险丝可适用于个别跳闸电流
| 产品 (Headline_Detailseite) | 热磁双通道断路器具有快速跳闸特性，可通信 |
| 订货号 (PF_Teilenummer) | EB-3724-2160-0F |
| 系列 (PF_Baureihe) | EB-17F |
输入
| 输入额定电压 (EWS_Eingangsnennspannung_DC) | 24 Vdc |
| 输入电压范围 (EWS_Eingangsspannungsbereich_DC) | 18 Vdc 至 30 Vdc |
| 模块的最大连续电流 (EWS_Max_Dauerstrom_des_Moduls) | 16 A |
| 最大连续电流馈电端子（+） (EWS_Max_Dauerstrom_pro_Klemmenpol) | 40 A |
| 馈电输入电压的最大纹波 (EWS_Max_Restwelligkeit) | 3 % |
| 开关阈值 (EWS_Erforderliche_Eingangsspannung_zum_Einschalten_der_Ausgaenge) | 17.50 V |
输出
| 输出额定电压 (EWS_Ausgangsnennspannung) | 24 Vdc |
| 输出额定电流 (EWS_Ausgangsnennstrom) | 8 A |
| 输出额定电流可调 (EWS_Ausgangsnennstrom_einstellbar) | 0.5,1,2,3,4,5,6,8 |
| 每个输出通道的输出额定电流 (EWS_Ausgangsnennstrom_pro_Ausgangskanal) | 8 A |
| 输出电压范围 (EWS_Ausgangsspannungsbereich) | 24 Vdc |
| 输出通道数量 (EWS_Anzahl_Ausgangskanaele) | 2 |
| 关闭阈值 (EWS_Ausschaltschwelle) | 16.7 V |
| 最大反馈阻力 (EWS_Rueckspeisefestigkeit_max) | 35 Vdc |
| 输出并联连接 (PIM_alt_parallelschaltung_ausgaenge) | Nicht erlaubt |
| 输出串联连接 (PIM_alt_serienschaltung_ausgaenge) | Nicht erlaubt |
| 释放特性 (EWS_Ausloesecharakteristik) | 热磁特性 |
信号装置
| 信号输出 (EWS_Signalausgang) | 输出状态，防短路，DC 24 V，最大 25 mA，高电平 = 通道打开，低电平 = 通道关闭，错误 |
| 信号输入 (EWS_Signaleingang) | Reset: high (min. 500 ms) > low, (high = 15 - 30 Vdc, low = 0 - 5 Vdc) |
| 状态显示 (EWS_Statusanzeige) | 绿色、黄色、红色 LED |
环境
| 根据EN 60721的气候等级 (EWS_Klimaklasse) | 3K3 |
| 环境温度 (PF_Umgebungstemperatur) | -25 °C 至 70 °C / -13 °F 至 158 °F |
| 储存温度 (PF_Lagertemperatur) | -25 °C 至 85 °C / -13 °F 至 185 °F |
| 不结露的湿度 (EWS_Luftfeuchtigkeit) | 5 % 至 96 % |
| 冷却类型 (PF_Kuehlungsart) | 自然对流 |
| 需要的最小距离（侧面） (EWS_Erforderlicher_Mindestabstand) | 0 mm |
| 需要的最小距离（上/下） (EWS_Erforderlicher_Mindestabstand_oben_unten) | 30 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 (EWS_Verschmutzungsgrad) | 2 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 12 mm / 0.47 in |
| 高度 (PF_Hoehe_mm) | 99 mm / 3.9 in |
| 深度 (PF_Tiefe_mm) | 60 mm / 2.36 in |
| 深度包括 DIN TH35 (EWS_Tiefe_inkl_TH35) | 64.5 mm / 2.54 in |
| 重量 (PF_Gewicht_kg) | 0.04 kg / 0.088 lbs |
| cULus | UL 508 - Listed |
