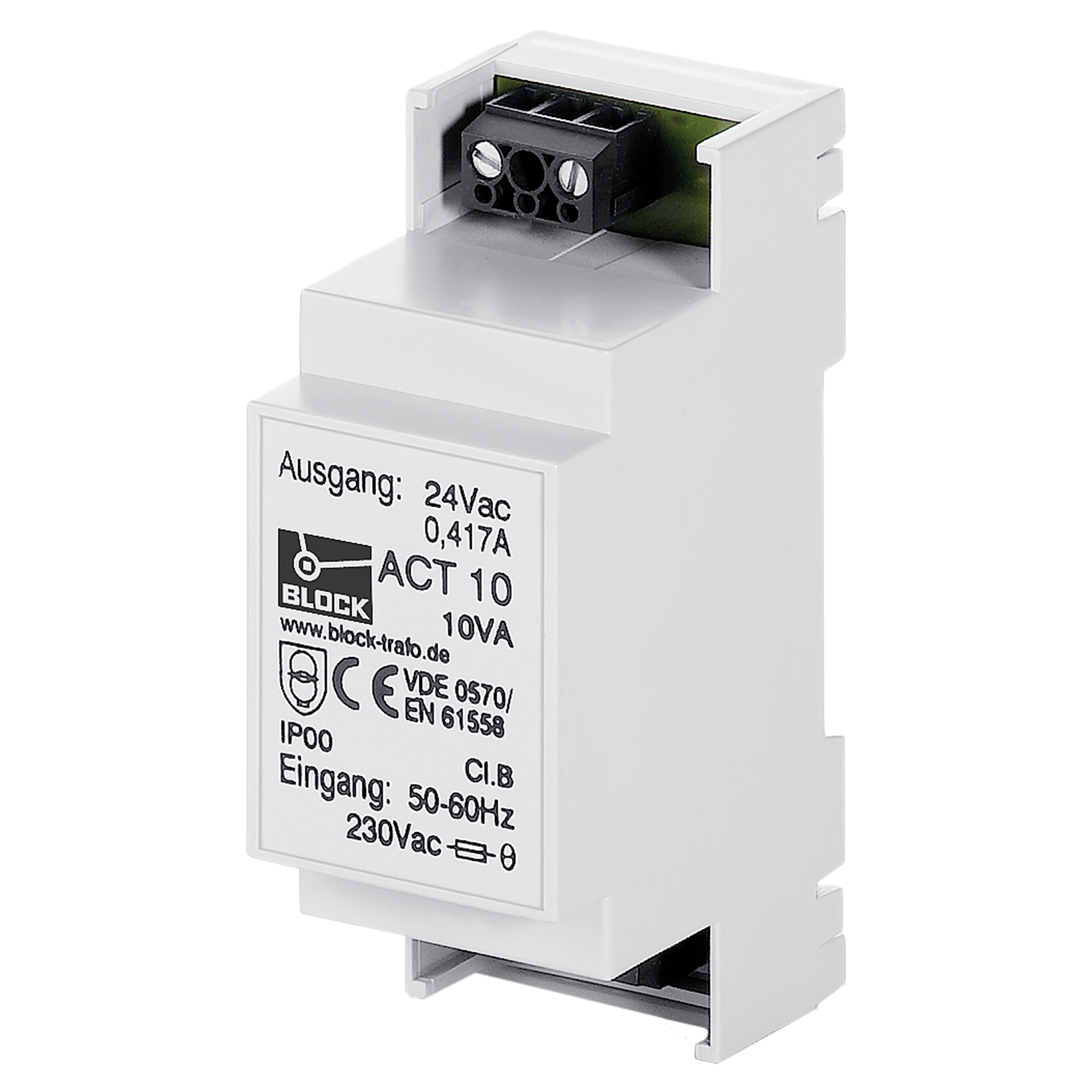

安全隔离变压器
ACT 10
特性
常规数据

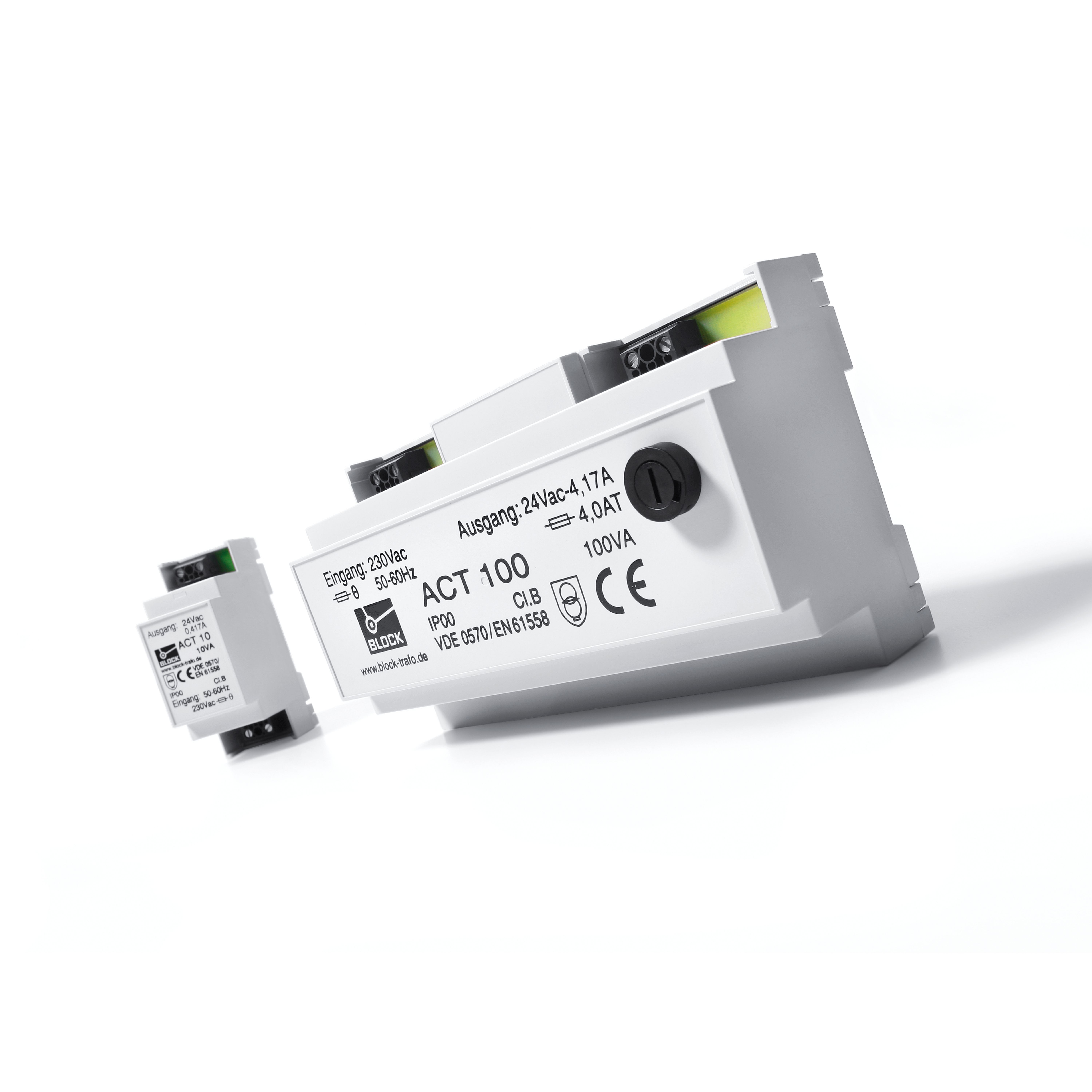

ACT 系列的安全变压器确保初级电路与次级电路的安全电气隔离，并根据 EN (IEC) 61558-2-6 标准制造。通过限制输出电压，这些变压器适用于构建 SELV 和 PELV 电路。变压器具有坚固的塑料外壳，设计用于导轨安装。
优势
› 通过输入和输出端的热熔断器提供集成的短路和过载保护
› 持久的耐腐蚀保护、高绝缘值以及使用 XtraDenseFill 树脂全封装提供的最高电气可靠性
› 非常适合用于支撑轨安装，例如小型配电箱或仪表板
| 产品 (Headline_Detailseite) | 安全隔离变压器 |
| 订货号 (PF_Teilenummer) | ACT 10 |
| 系列 (PF_Baureihe) | ACT |
| 功率 (PF_Leistung_VA_W) | 10 VA |
| 输入 (PF_Trafo_Eingang) | 230 V |
| 输出 (PF_Trafo_Ausgang) | 24 V • 0.417 Aac |
| 相 (PF_Phasen) | 1 |
| 频率范围 (PF_Frequenzbereich) | 50 Hz 至 60 Hz |
| 短路损耗 (PF_Kurzschlussverluste_W) | 3.47 W |
| 空载损耗 (PF_Leerlaufverluste_W) | 1.18 W |
| 短路电压 uk (PF_Kurzschlussspannung) | 23.2 % |
| EN 绝缘等级 (PF_EN_Isolierstoffklasse) | B (130°C) |
| 接通时间 (PF_Einschaltdauer) | 100 % |
| 导体材料 (PF_Leitermaterial) | 铜 |
| 效率 (PF_Wirkungsgrad) | 68.3 % |
一般
| 短路强度 (PF_Kurzschlussfestigkeit_KS_Festigkeit) | 条件下的短路保护 |
| 切换组 (PF_Schaltgruppe) | Ii0 |
| 冷却类型 (PF_Kuehlungsart) | AN |
环境
| 环境温度 (PF_Umgebungstemperatur) | -20 °C 至 25 °C / -4 °F 至 77 °F |
| 最大安装高度 (PF_max_Aufstellhoehe_m) | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 (PF_Schutzart) | IP00 |
| 保护等级 （预备） (PF_Schutzklasse) | II |
| 过压类别 (PF_ueberspannungskategorie) | III |
| 污染等级 (PF_Verschmutzungsgrad) | 2 |
电气连接信息
| 输入连接 (PF_Anschluss_Eingang) | 螺丝端子 |
| 输出连接 (PF_Anschluss_Ausgang) | 螺丝端子 |
尺寸和重量
| 宽度 (PF_Breite_mm) | 94 mm / 3.7 in |
| 高度 (PF_Hoehe_mm) | 63 mm / 2.48 in |
| 深度 (PF_Tiefe_mm) | 35 mm / 1.38 in |
| 重量 (PF_Gewicht_kg) | 0.34 kg / 0.75 lbs |
| 低压指令 | EN 61558-2-6 |
