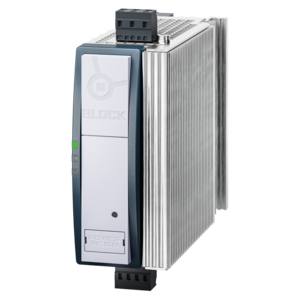

Module de redondance
PM-0648-100-0
Propriétés
Avantages
› Degré d’efficacité élevé
› Message d’erreurs via un contact de relais et des LEDs
› Connexion en parallèle sûre pour augmenter la puissance
› Entièrement compatible avec le Top et le Power Boost de vos alimentations à découpage
› Perte de puissance minimale même dans le cas d’un court-circuit côté secondaire
› Découplage avec des diodes
› 3 ans de garantie
| Produit (Headline_Detailseite) | Module de redondance |
| Numéro de commande (PF_Teilenummer) | PM-0648-100-0 |
| Série (PF_Baureihe) | PM RE |
Entrée
| Tension Nominale d'Entrée (EWS_Eingangsnennspannung_DC) | 48 V CC |
| Plage de Tension d'Entrée (EWS_Eingangsspannungsbereich_DC) | 33 V CC jusqu'à 56 V CC |
| Courant Nominal d'Entrée (EWS_Eingangsnennstrom) | 10 A |
Sortie
| Tension Nominale de Sortie (EWS_Ausgangsnennspannung) | 48 V CC |
| Courant Nominal de Sortie (EWS_Ausgangsnennstrom) | 10 A |
| Plage de Tension de Sortie (EWS_Ausgangsspannungsbereich) | 33 V CC jusqu'à 56 V CC |
| Power Boost (PIM_alt_powerboost) | 120 A, 25 ms / 40 A, 4 s / 30 A, 8 s |
| Chute de Tension max. entre Entrée et Sortie (EWS_Max_Spannungsabfall_eing_ausg) | 750 mV |
| Perte de Puissance max. (EWS_Verlustleistung) | 9,7 W |
| Résistance de la Réalimentation max. (EWS_Rueckspeisefestigkeit_max) | 60 V CC |
| Connexion parallèle possible (PIM_alt_parallelschaltung) | Ja |
Signalisation
| Sortie de Signal (EWS_Signalausgang) | Contact de relais |
| Affichage de Statut (EWS_Statusanzeige) | 2 x LED vert |
Environnement
| Classe Climatique selon EN 60721 (EWS_Klimaklasse) | 3K3 |
| Température de Stockage (PF_Lagertemperatur) | -40 °C jusqu'à 85 °C / -40 °F jusqu'à 185 °F |
| Humidité sans Condensation (EWS_Luftfeuchtigkeit) | 5 % jusqu'à 96 % |
| Type de Refroidissement (PF_Kuehlungsart) | natürliche Konvektion |
| Distance Minimale Obligatoire (latéral) (EWS_Erforderlicher_Mindestabstand) | 0 mm |
| Distance Minimale Obligatoire (haut/bas) (EWS_Erforderlicher_Mindestabstand_oben_unten) | 30 mm |
Protection et sécurité
| Degré de Pollution selon EN 50178 / 62103 (EWS_Verschmutzungsgrad) | 2 |
| Classe de Protection selon EN 61140 (EWS_Schutzklasse) | III, ohne PE-Anschluss |
| Tension de Sécurité Très Basse (SELV/PELV) (EWS_Schutzkleinspannung_SELV_PELV) | EN 61140 |
Dimensions et poids
| Largeur (PF_Breite_mm) | 22 mm / 0,87 in |
| Hauteur (PF_Hoehe_mm) | 90 mm / 3,54 in |
| Profondeur (PF_Tiefe_mm) | 94 mm / 3,7 in |
| Poids (PF_Gewicht_kg) | 0,42 kg / 0,926 lbs |
| Zulassung Schiff |
DNV-CG-0339 |
