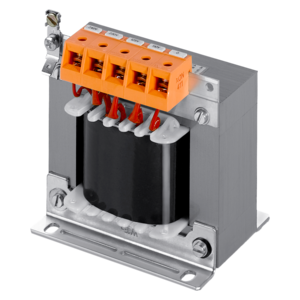

Spartransformator
VT 50-EN
Eigenschaften
Allgemeine Daten
Spartransformatoren der Baureihe VT-EN dienen zur Spannungsanpassung ohne Anforderungen an eine galvanische Trennung. Die Transformatoren verfügen über ein geringeres Gewicht und eine kleinere Bauform als andere Transformatoren-Typen mit getrennten Wicklungen und lassen sich durch die robusten Metallfußwinkel mit Langlöchern einfach befestigen.
Vorteile
› Spartransformator nach EN (IEC) 61558-2-13
› Sehr hoher Wirkungsgrad
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt (Headline_Detailseite) | Spartransformator |
| Bestellnummer (PF_Teilenummer) | VT 50-EN |
| Baureihe (PF_Baureihe) | VT-EN |
| Leistung (PF_Leistung_VA_W) | 500 VA |
| Eingang (PF_Trafo_Eingang) | 110 V / 125 V / 230 V / 240 V |
| Ausgang (PF_Trafo_Ausgang) |
110 V • 4,5 Aac oder 125 V • 4 Aac oder 230 V • 2,2 Aac oder 240 V • 2,1 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Kurzschlussverluste (PF_Kurzschlussverluste_W) | 21,2 W |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 7,3 W |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | B (130°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 130 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 94,6 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | nicht kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | Ia0 |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 1 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |
| Anschluss PE (PF_Anschluss_PE) | Flachsteckanschluss |

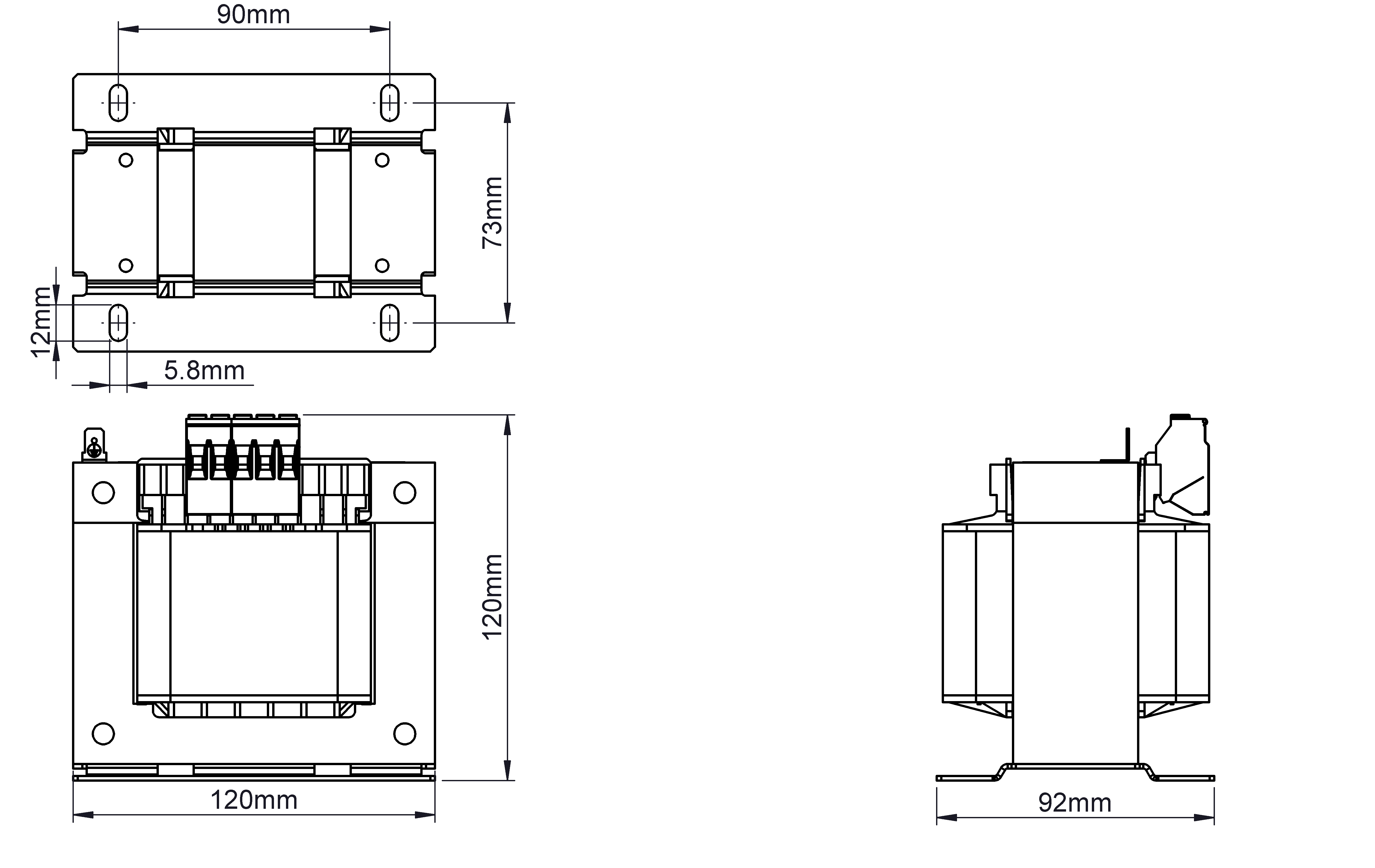

Maße und Gewichte
| Breite (PF_Breite_mm) | 86 mm / 3,39 in |
| Höhe (PF_Hoehe_mm) | 130 mm / 5,12 in |
| Tiefe (PF_Tiefe_mm) | 120 mm / 4,72 in |
| Gewicht (PF_Gewicht_kg) | 4,5 kg / 9,921 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
