Kurzschlussfester Printtransformator, Sicherheitstransformator
VB 2,8/2/9
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Unbedingt kurzschlussfest
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Für hohe Umgebungstemperaturen ausgelegt
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Vergussmaterial
Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
Bestellnummer | VB 2,8/2/9 |
Baureihe | VB |
Leistung | 2,8 VA |
Eingang | 230 V |
Ausgang | 2 x 9 V • 0,156 Aac |
Phasen | 1 |
Frequenzbereich | 50 Hz bis 60 Hz |
Leerlaufverluste | 1,4 W |
EN Isolierstoffklasse | B (130°C) |
UL Isolierstoffklasse | class 105 |
Einschaltdauer | 100 % |
Leitermaterial | Kupfer |
Wirkungsgrad | 57 % |
Allgemein
Kurzschlussfestigkeit | unbedingt kurzschlussfest |
Schaltgruppe | Iii0 |
Kühlungsart | AN |
Umgebung
Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Überspannungskategorie | III |
Verschmutzungsgrad | 1 |
Anschlussinformationen
Anschluss Eingang | Pin |
Anschluss Ausgang | Pin |

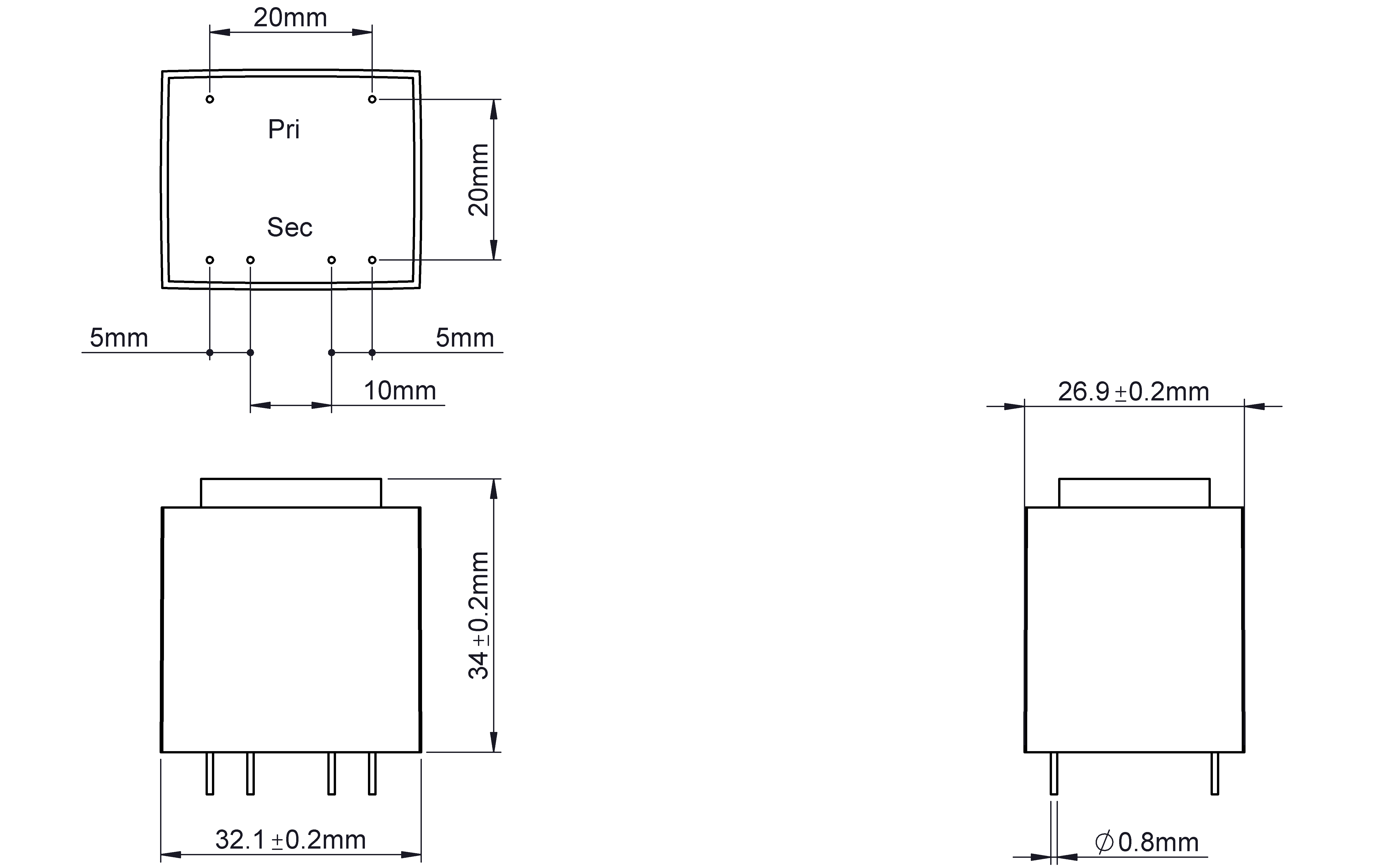

Maße und Gewichte
Breite | 27,3 mm / 1,07 in |
Höhe | 34 mm / 1,34 in |
Tiefe | 32,3 mm / 1,27 in |
Gewicht | 0,138 kg / 0,304 lbs |
Niederspannungsrichtlinie | EN 61558-2-6 |
Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
