Kurzschlussfester Printtransformator, Sicherheitstransformator
VB 2,0/1/18
Eigenschaften
Allgemeine Daten
Hinweis zur Produktanpassung
› Im Rahmen von Umstrukturierungen in den Produktionsprozessen unserer Leiterplattentransformatoren ändern sich neben dem optischen Erscheinungsbild auch technische Merkmale. Die Änderungen finden Sie in der Product Change Notification unter den Downloads. Weiter kann es zu geringen Unterschieden bei den Leerlaufspannungen sowie dem Wirkungsgrad kommen. Das Pinning ist identisch zu der bisherigen Version.
Vorteile
› Minimale Baugröße bei hoher Leistung
› Unbedingt kurzschlussfest
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Für hohe Umgebungstemperaturen ausgelegt
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Vergussmaterial
| Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
| Bestellnummer | VB 2,0/1/18 |
| Baureihe | VB |
| Leistung | 2 VA |
| Eingang | 230 V |
| Ausgang | 18 V • 0,111 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 0,8 W |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

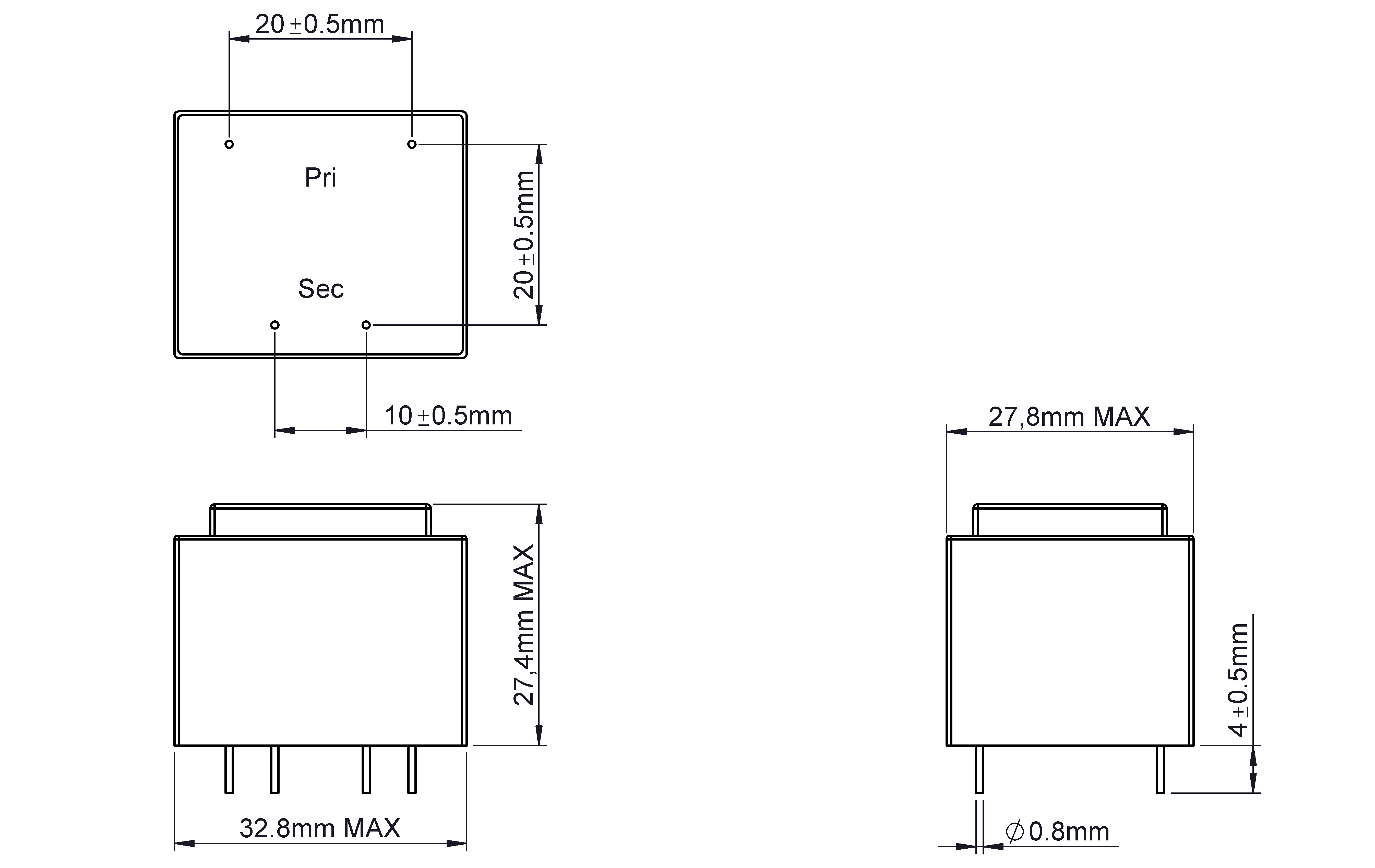

Maße und Gewichte
| Breite | 27,3 mm / 1,07 in |
| Höhe | 26,8 mm / 1,06 in |
| Tiefe | 31,8 mm / 1,25 in |
| Gewicht | 0,099 kg / 0,218 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
