Steuer- und Trenntransformator

UTT1-3,2-23

Eigenschaften

Vorteile

 Sichere galvanische Trennung

 Patentierte Montagetechnik

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Primärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3

 Multifunktionale Fußwinkel mit insgesamt 8 Langlöchern

 Platzsparend durch stehende Bauform

 Integrierte Kranösen

 Verrutschsichere Klemmen

Produkt Steuer- und Trenntransformator
Bestellnummer UTT1-3,2-23
Leistung 3.200 VA
Eingang 208 V / 230 V / 380 V / 400 V / 415 V / 440 V / 460 V / 480 V / 500 V / 525 V / 550 V / 575 V / 600 V
Ausgang 2 x 115 V • 13,9 Aac
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 169 W
Leerlaufverluste 49 W
Kurzzeitleistung 8.970 VA
EN Isolierstoffklasse F (155°C)
UL Isolierstoffklasse class 155
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 93,6 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe II
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Pri Schraubklemme
Anschluss Sek Schraubklemme
Anschluss PE Schraubklemme

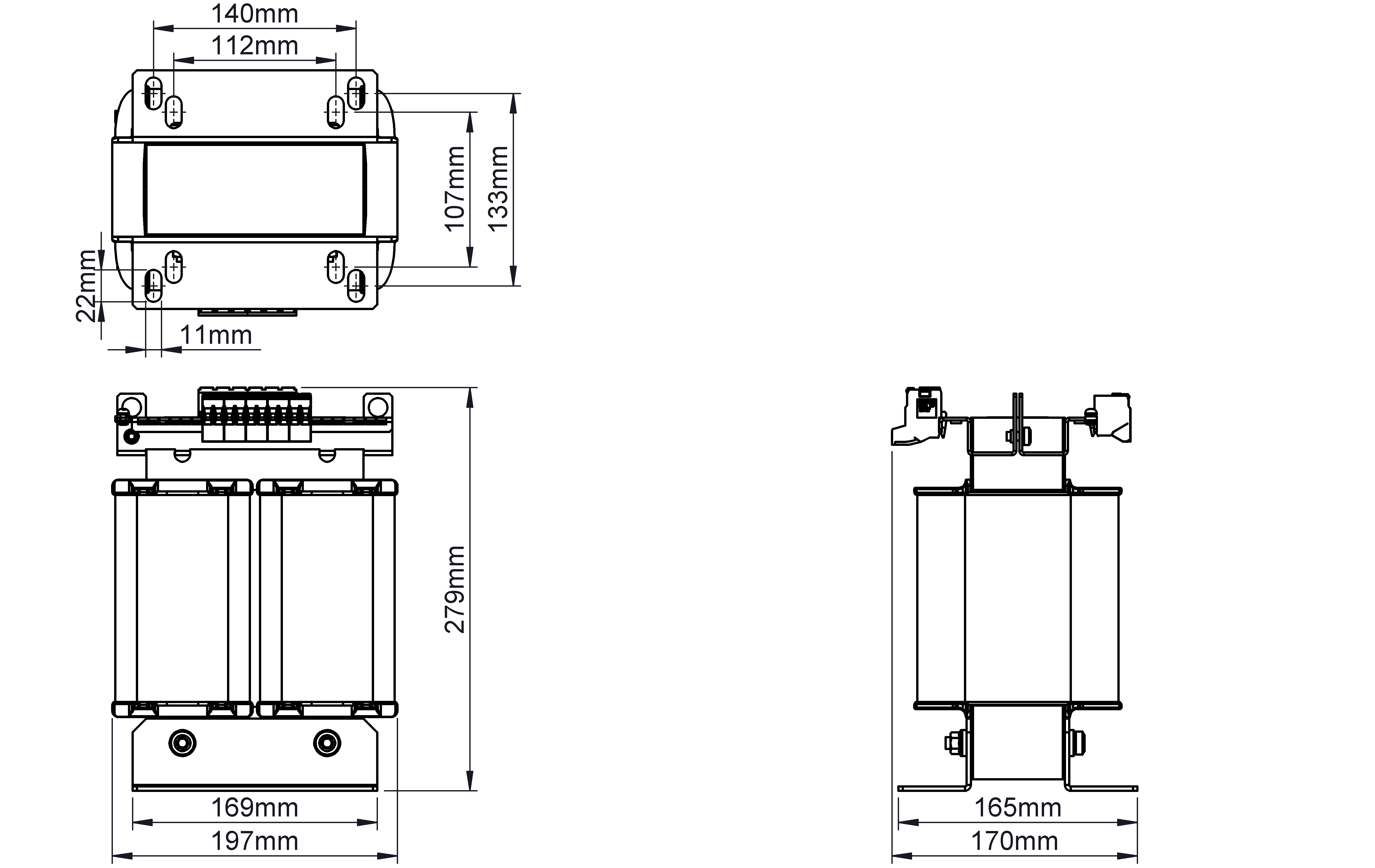

Maße und Gewichte
Gewicht 24,2 kg / 53,35 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
RoHS konform EN IEC 63000
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
