Steuer- und Trenntransformator
TT1C 4-4-23 - Auslauftypen - nicht für Neudesigns
Eigenschaften
Vorteile
› Sichere galvanische Trennung
› Patentierte Montagetechnik
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Multifunktionale Fußwinkel mit insgesamt 8 Langlöchern
› Platzsparend durch stehende Bauform
› Integrierte Kranösen
› Verrutschsichere Klemmen
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | TT1C 4-4-23 |
| Baureihe | TT1 |
| Leistung | 4.000 VA |
| Eingang | 380 V / 400 V / 420 V |
| Ausgang | 2 x 115 V • 17,4 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 168 W |
| Leerlaufverluste | 57 W |
| Kurzzeitleistung | 12.450 VA |
| Kurzschlussspannung uk | 4 % |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 94,7 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Federzugklemme |
| Anschluss Ausgang | Federzugklemme |
| Anschluss PE | Schraubklemme |

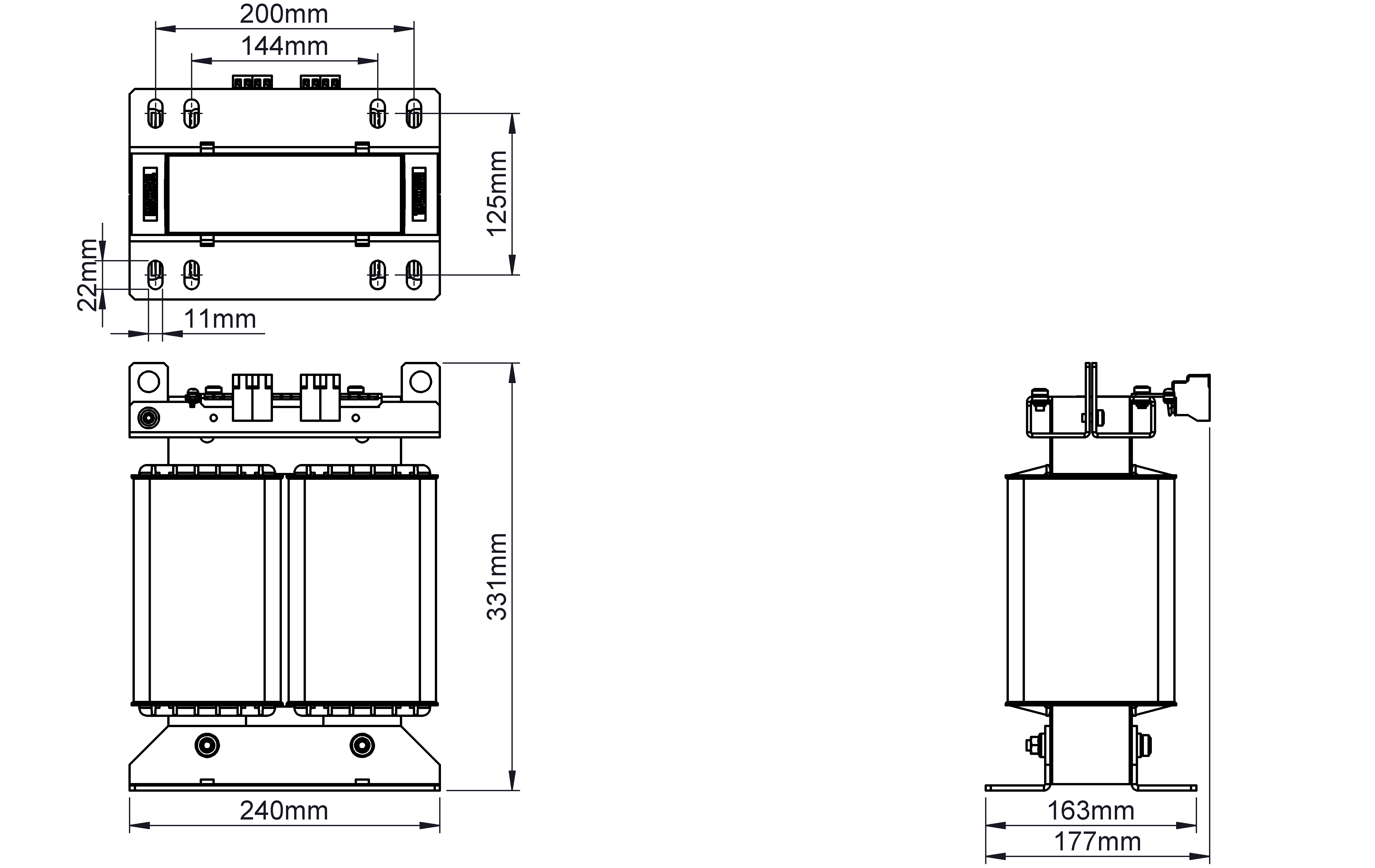

Maße und Gewichte
| Gewicht | 31 kg / 68,343 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
