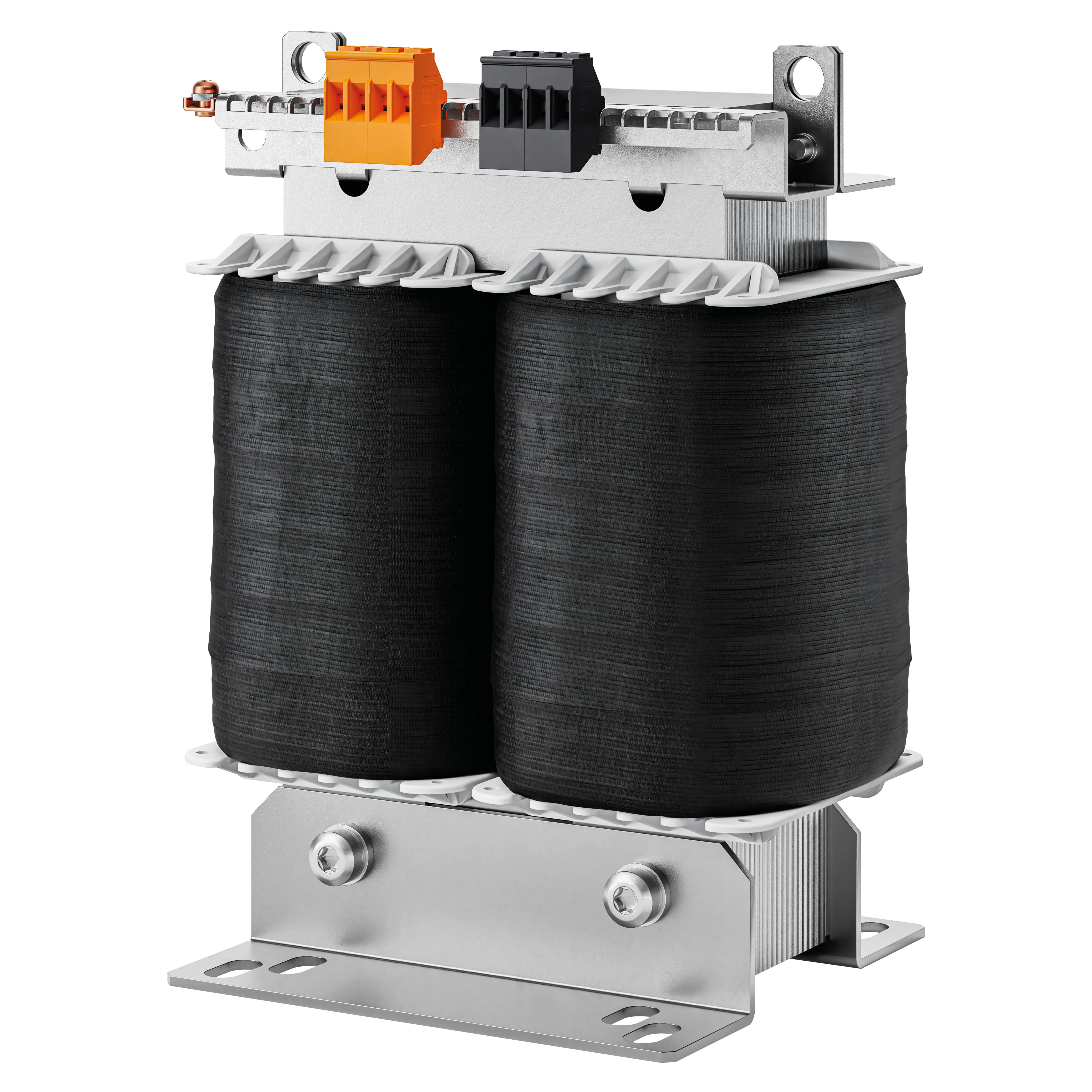

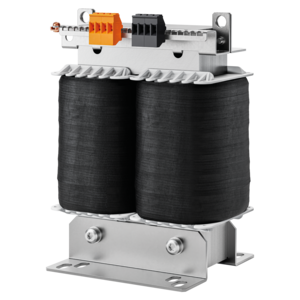

Steuer- und Trenntransformator
TT1 5-44-23
Eigenschaften
Allgemeine Daten
Steuertransformatoren der Baureihe TT1 sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX schützt bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Transformatoren überzeugen durch eine große Varianz an Befestigungsmöglichkeiten und integrierten Kranösen für Transport und Montage.
Vorteile
› Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
› Patentierte Montagetechnik
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Platzsparend durch stehende Bauform
| Produkt (Headline_Detailseite) | Steuer- und Trenntransformator |
| Bestellnummer (PF_Teilenummer) | TT1 5-44-23 |
| Baureihe (PF_Baureihe) | TT1 |
| Leistung (PF_Leistung_VA_W) | 5.000 VA |
| Eingang (PF_Trafo_Eingang) | 418 V / 440 V / 462 V |
| Ausgang (PF_Trafo_Ausgang) | 2 x 115 V • 21,7 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Kurzschlussverluste (PF_Kurzschlussverluste_W) | 168 W |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 70 W |
| Kurzzeitleistung (PF_Kurzzeitleistung_VA) | 16.400 VA |
| Kurzschlussspannung uk (PF_Kurzschlussspannung) | 3,3 % |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | F (155°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 155 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 95,5 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | nicht kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | Iii0 |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP XX B |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Überspannungskategorie (PF_ueberspannungskategorie) | III |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 1 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |
| Anschluss PE (PF_Anschluss_PE) | Schraubklemme |
Maße und Gewichte
| Breite (PF_Breite_mm) | 240 mm / 9,45 in |
| Höhe (PF_Hoehe_mm) | 335 mm / 13,19 in |
| Tiefe (PF_Tiefe_mm) | 195 mm / 7,68 in |
| Gewicht (PF_Gewicht_kg) | 39 kg / 85,98 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
