Trenntransformator
TIM 300
Eigenschaften
Allgemeine Daten
Trenntransformatoren der Baureihe TIM sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Die Transformatoren wurden nach EN (IEC) 61558-2-4 gefertigt und weisen die Schutzart IP 20 auf.
Vorteile
› Integrierter Kurzschluss- und Überlastschutz
› Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
› Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
| Produkt (Headline_Detailseite) | Trenntransformator |
| Bestellnummer (PF_Teilenummer) | TIM 300 |
| Baureihe (PF_Baureihe) | TIM |
| Leistung (PF_Leistung_VA_W) | 300 VA |
| Eingang (PF_Trafo_Eingang) | 230 V |
| Ausgang (PF_Trafo_Ausgang) | 2 x 115 V • 1,3 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Kurzschlussverluste (PF_Kurzschlussverluste_W) | 13,8 W |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 4,2 W |
| Kurzschlussspannung uk (PF_Kurzschlussspannung) | 4 % |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | A (105°C) |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 94,3 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | bedingt kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | Ii |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP20 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | II |
| Überspannungskategorie (PF_ueberspannungskategorie) | III |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 2 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |

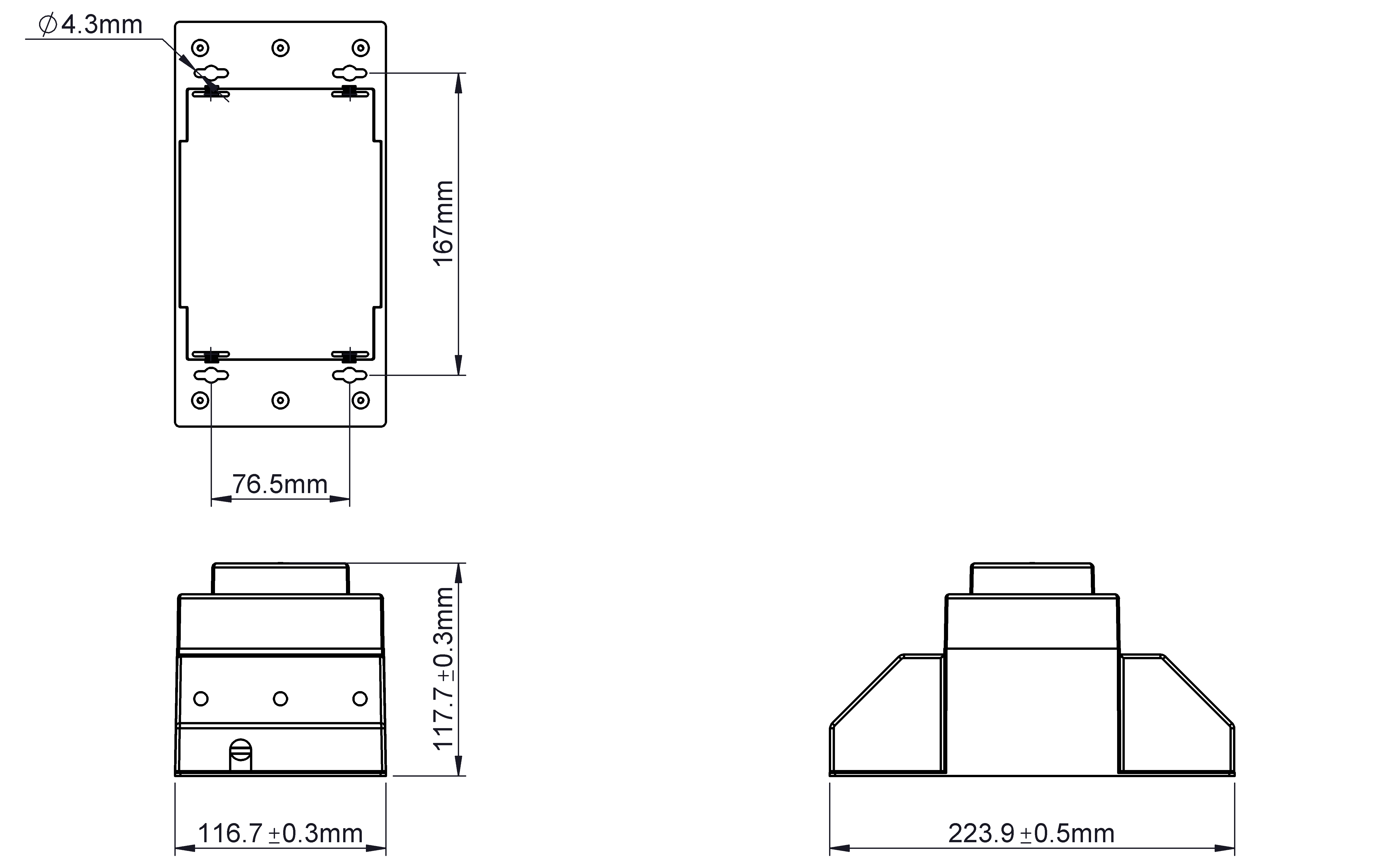

Maße und Gewichte
| Breite (PF_Breite_mm) | 117 mm / 4,61 in |
| Höhe (PF_Hoehe_mm) | 97 mm / 3,82 in |
| Tiefe (PF_Tiefe_mm) | 223 mm / 8,78 in |
| Gewicht (PF_Gewicht_kg) | 4,98 kg / 10,979 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
