Steuer- und Sicherheitstransformator

STU 800/42 - Auslauftypen - nicht für Neudesigns

Eigenschaften

Vorteile

 Universelle Eingangsspannungen 210 bis 540 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern

Produkt Steuer- und Sicherheitstransformator
Bestellnummer STU 800/42
Baureihe STU
Leistung 800 VA
Eingang 230 V / 400 V / 460 V / 520 V ± 20 V
Ausgang 42 V • 19 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 36 W
Leerlaufverluste 23 W
Kurzzeitleistung 2.000 VA
Kurzschlussspannung uk 3,4 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 93,1 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Ii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussinformationen
Anschluss Eingang Schraubklemme
Anschluss Ausgang Schraubklemme
Anschluss PE Flachsteckanschluss

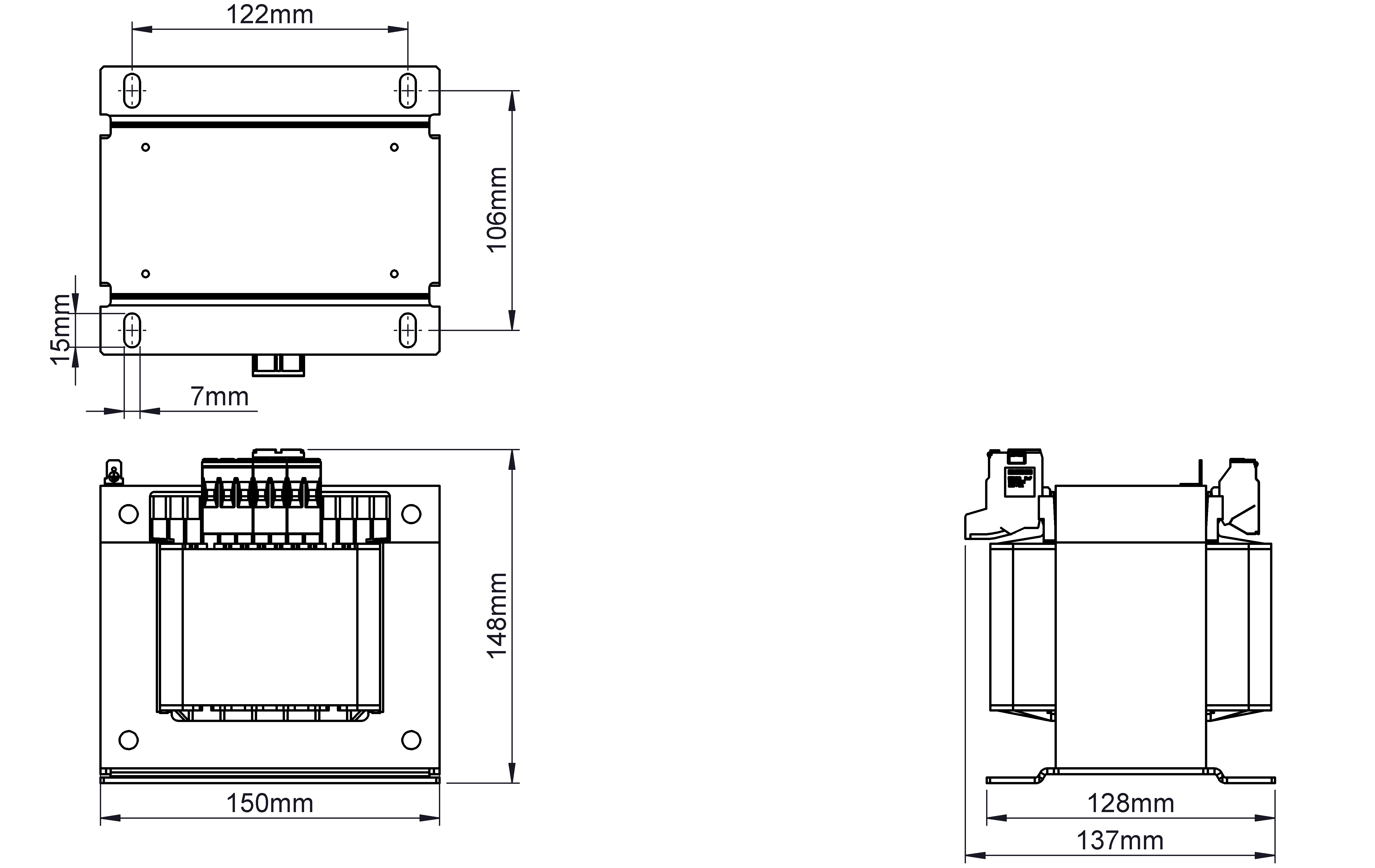

Maße und Gewichte
Gewicht 10,3 kg / 22,708 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-6
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
VDE Zulassung

VDE 0570-2-x (DIN EN 61558-2-x)
