Steuer- und Trenntransformator
STSU 800/48 - Auslauftypen - nicht für Neudesigns
Eigenschaften
Vorteile
› Doppeleingangsspannung 230 und 400 Vac
› Kurze Verdrahtungszeit durch Schraubklemmen
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
› 63 - 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
› Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | STSU 800/48 |
| Baureihe | STSU |
| Leistung | 800 VA |
| Eingang | 230 V / 400 V ± 15 V |
| Ausgang | 2 x 24 V • 16,7 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 40,8 W |
| Leerlaufverluste | 18,6 W |
| Kurzzeitleistung | 3.400 VA |
| Kurzschlussspannung uk | 5,1 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 93,1 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Schirmwicklung | Ja |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

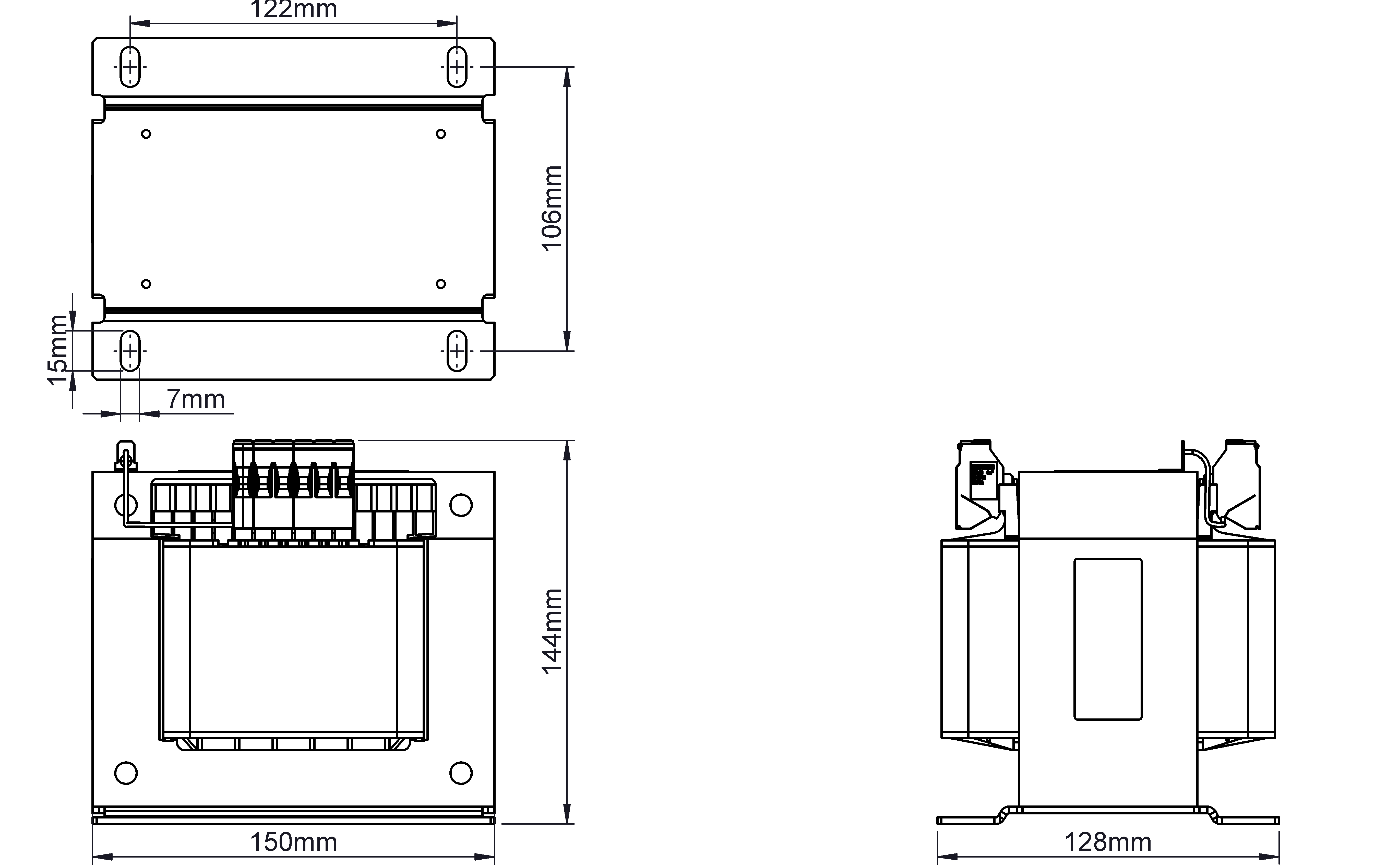

Maße und Gewichte
| Gewicht | 10,5 kg / 23,149 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
