Trenntransformator
STSU 40/23
Eigenschaften
Allgemeine Daten
Transformatoren der Baureihe STSU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.
Vorteile
› Trenntransformator nach EN (IEC) 61558-2-4
› Doppeleingangsspannung 230 und 400 Vac
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt (Headline_Detailseite) | Trenntransformator |
| Bestellnummer (PF_Teilenummer) | STSU 40/23 |
| Baureihe (PF_Baureihe) | STSU |
| Leistung (PF_Leistung_VA_W) | 40 VA |
| Eingang (PF_Trafo_Eingang) | 230 V / 400 V ± 15 V |
| Ausgang (PF_Trafo_Ausgang) | 2 x 115 V • 0,174 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Kurzschlussverluste (PF_Kurzschlussverluste_W) | 5,9 W |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 2,7 W |
| Kurzschlussspannung uk (PF_Kurzschlussspannung) | 11,8 % |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | B (130°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 105 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 82,3 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | nicht kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | Iii0 |
| Schirmwicklung (PF_Schirmwicklung) | Ja |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Überspannungskategorie (PF_ueberspannungskategorie) | III |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 1 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |
| Anschluss PE (PF_Anschluss_PE) | Schraubklemme |

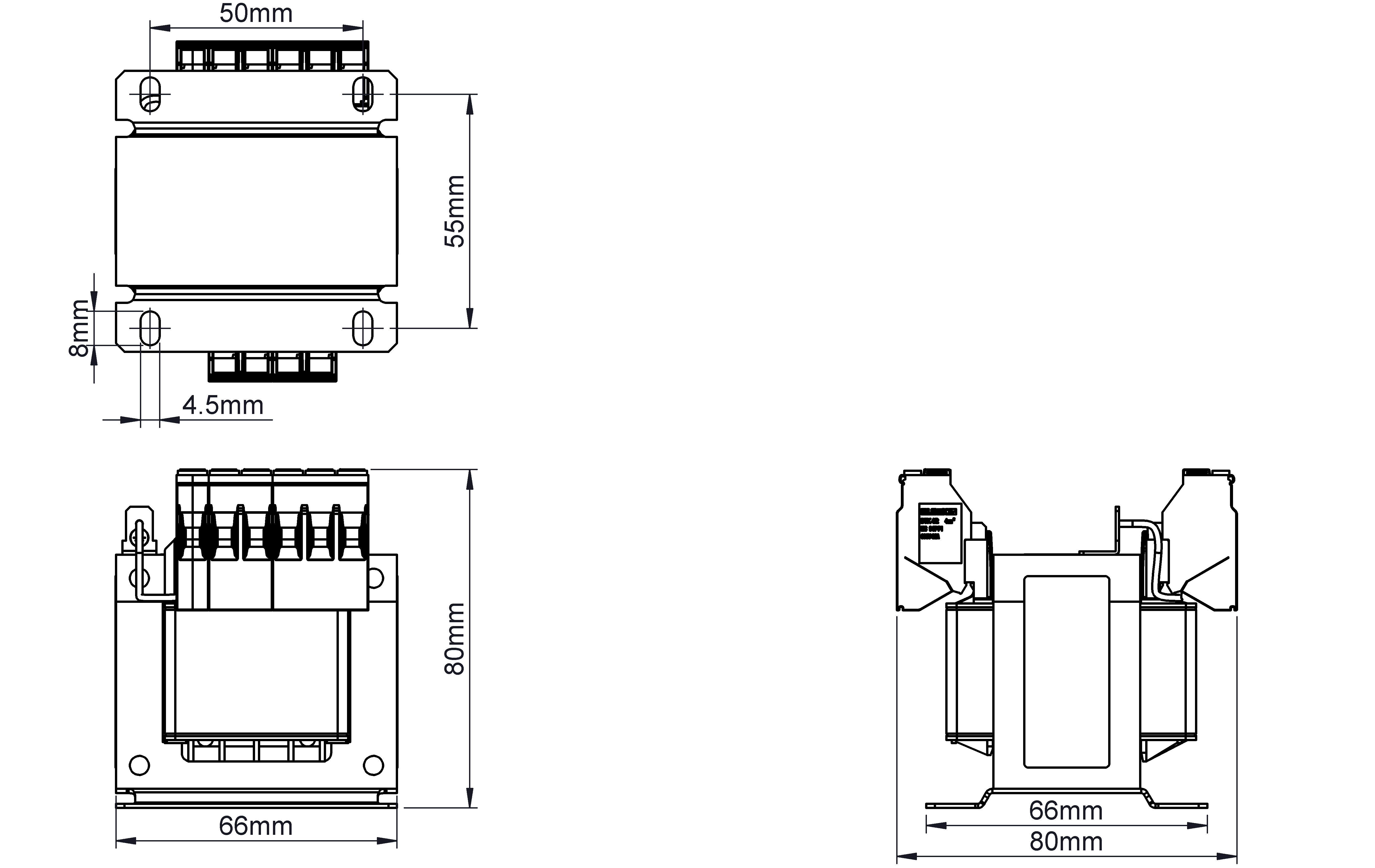

Maße und Gewichte
| Breite (PF_Breite_mm) | 66 mm / 2,6 in |
| Höhe (PF_Hoehe_mm) | 78 mm / 3,07 in |
| Tiefe (PF_Tiefe_mm) | 82 mm / 3,23 in |
| Gewicht (PF_Gewicht_kg) | 1 kg / 2,205 lbs |
Allgemein
| TS35 Schienenmontage möglich (PF_TS35_Schienenmontage_moeglich) | Ja |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
