Steuer- und Trenntransformator

STEU 630/23

Eigenschaften

Vorteile

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Kurze Verdrahtungszeit durch Federkraftklemmen

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern

Produkt Steuer- und Trenntransformator
Bestellnummer STEU 630/23
Leistung 630 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 115 V • 2,74 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 33,58 W
Leerlaufverluste 20,18 W
Kurzzeitleistung 2.350 VA
Kurzschlussspannung uk 3,55 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 92,1 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Flachsteckanschluss

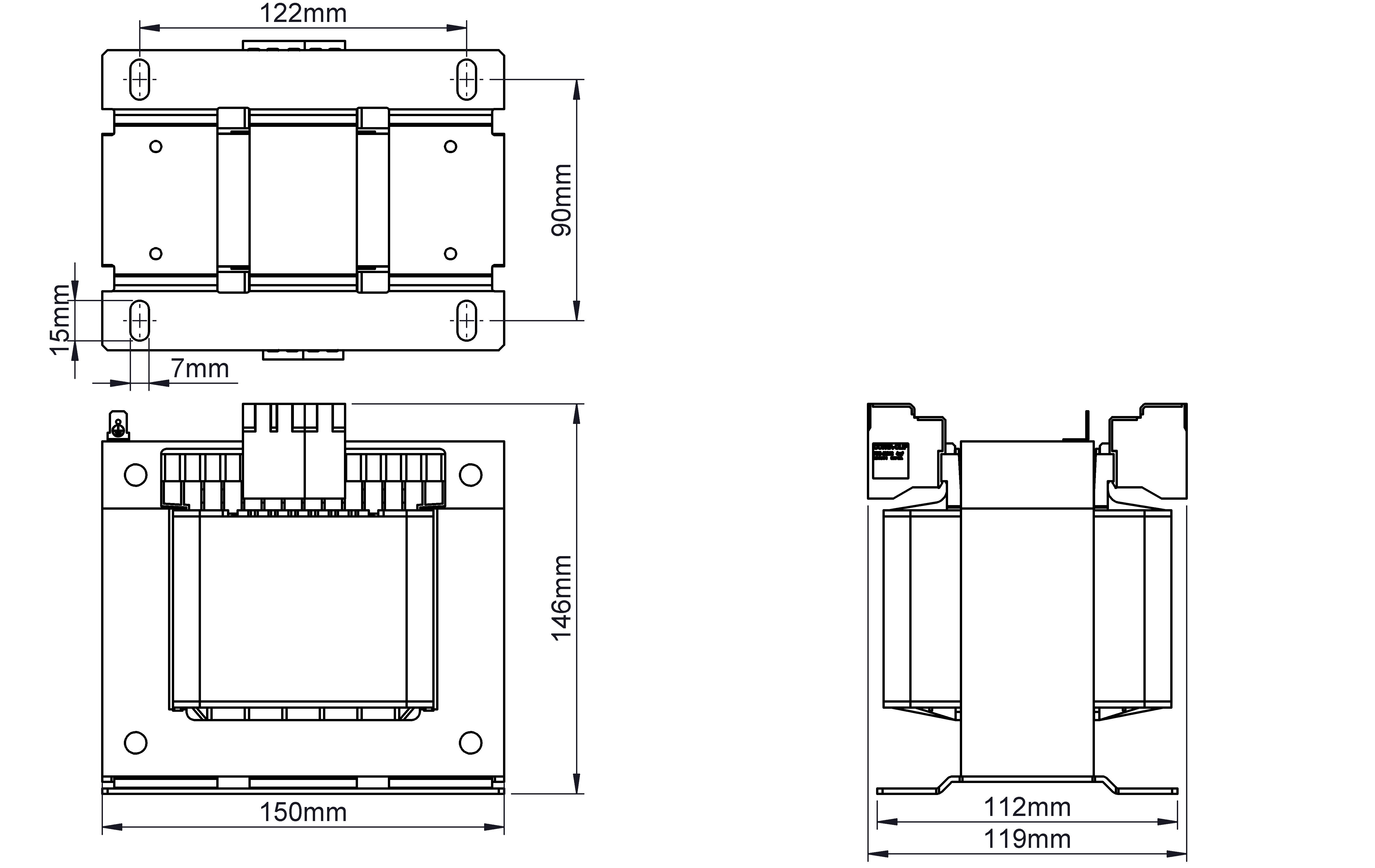

Maße und Gewichte
Breite 150 mm / 5,91 in
Höhe 146 mm / 5,75 in
Tiefe 119 mm / 4,69 in
Gewicht 7,9 kg / 17,42 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
