Steuer- und Sicherheitstransformator

STEU 250/24

Eigenschaften

Vorteile

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Kurze Verdrahtungszeit durch Federkraftklemmen

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern

 Mit Kombifußplatte für Schraub- und Tragschienenmontage

Produkt Steuer- und Sicherheitstransformator
Bestellnummer STEU 250/24
Leistung 250 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 12 V • 10,4 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 21,83 W
Leerlaufverluste 10,09 W
Kurzzeitleistung 850 VA
Kurzschlussspannung uk 5,72 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 88,7 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Flachsteckanschluss

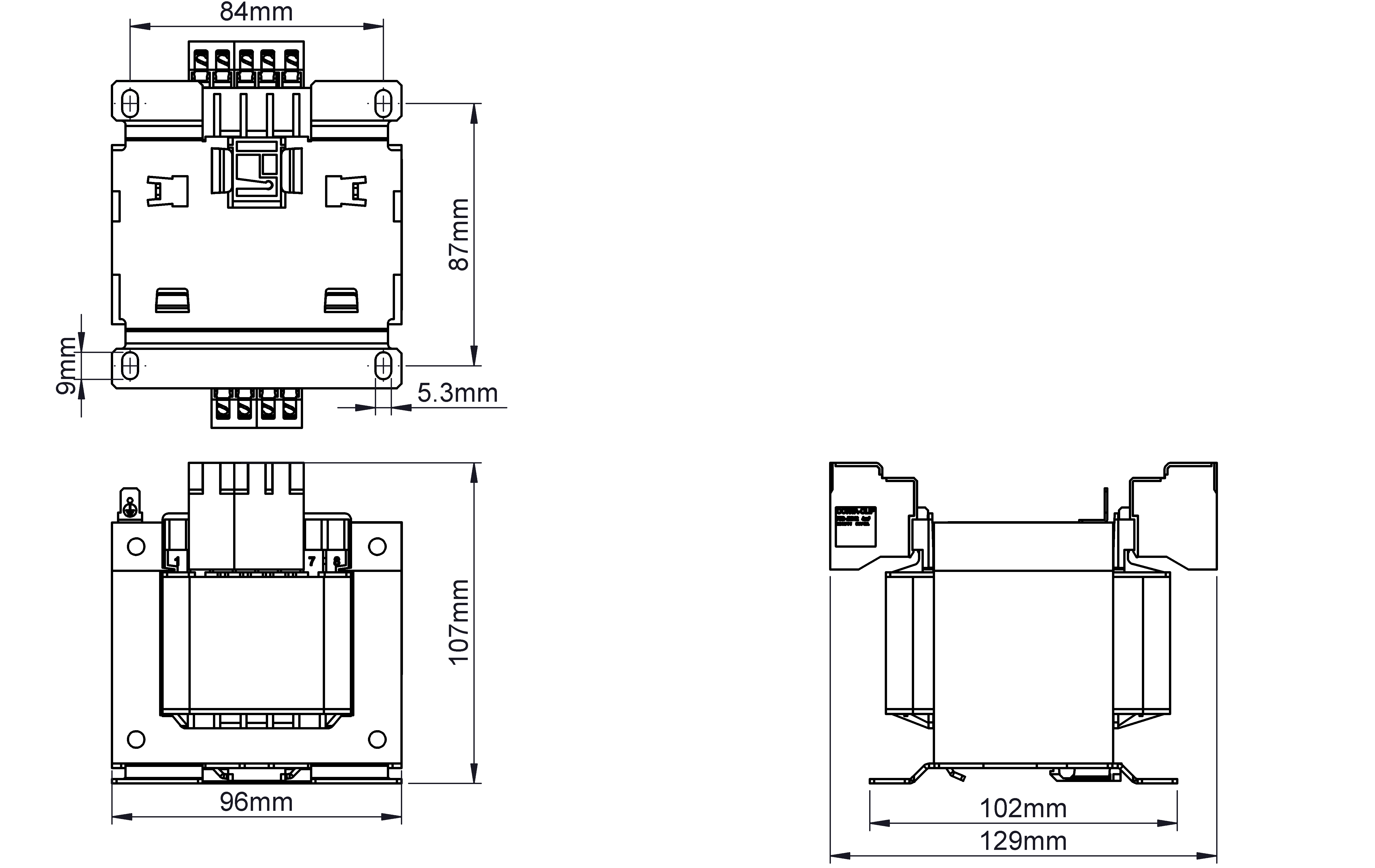

Maße und Gewichte
Breite 96 mm / 3,78 in
Höhe 107 mm / 4,21 in
Tiefe 129 mm / 5,08 in
Gewicht 3,6 kg / 7,94 lbs
Allgemein
TS35 Schienenmontage möglich Ja
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-6
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
