STE 63/23/24

Steuer- und Sicherheitstransformator

Variante STE 63/23/24
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 24 Vac Bemessungsleistung VDE (DB cos phi=1) 63 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung VDE (DB cos phi=1)
STE 63/23/24 230 Vac 24 Vac 63 VA
STE 63/4/24 400 Vac 24 Vac 63 VA
STE 63/4/23 400 Vac 230 Vac 63 VA
STE 100/23/24 230 Vac 24 Vac 100 VA
STE 100/4/23 400 Vac 230 Vac 100 VA
STE 160/23/24 230 Vac 24 Vac 160 VA
STE 160/4/23 400 Vac 230 Vac 160 VA
STE 250/23/24 230 Vac 24 Vac 250 VA
STE 250/4/24 400 Vac 24 Vac 250 VA
STE 250/4/23 400 Vac 230 Vac 250 VA
STE 320/23/24 230 Vac 24 Vac 320 VA
STE 320/4/23 400 Vac 230 Vac 320 VA
STE 400/23/24 230 Vac 24 Vac 400 VA
STE 400/4/23 400 Vac 230 Vac 400 VA
STE 500/23/24 230 Vac 24 Vac 500 VA
STE 500/4/24 400 Vac 24 Vac 500 VA
STE 500/4/23 400 Vac 230 Vac 500 VA
STE 630/4/23 400 Vac 230 Vac 630 VA
STE 800/4/23 400 Vac 230 Vac 800 VA
STE 1000/4/23 400 Vac 230 Vac 1.000 VA
STE 1600/4/23 400 Vac 230 Vac 1.600 VA
STE 2000/4/23 400 Vac 230 Vac 2.000 VA
STE 2500/4/23 400 Vac 230 Vac 2.500 VA
Abbildung von BLOCK Artikel: STE 63/23/24
Technische Dokumentationen Datenblatt CAD/CAE-Daten 3D-CAD-Model (STEP) ePlan Makro

Technische Daten für STE 63/23/24

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Anzapfungen Eingang ±5 %
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 24 Vac
Bemessungsleistung VDE (DB cos phi=1) 63 VA
Bemessungsleistung VDE (KB cos phi=0.5) 175 VA
Leerlaufspannung (ca. x Faktor) 1,10
Wirkungsgrad 87,0 %
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 0,25 - 0,40 A
Einstellwert 0,35 A
Anschluss und Montage
Befestigung Kombifußplatte auch für TS35-Schiene
Befestigungsschrauben M4
Anschlüsse Eingang Push-in-Klemme, 4 mm²
Anschlüsse Ausgang Push-in-Klemme, 4 mm²
Anschlüsse PE Flachstecker, 6,3 x 0,8 mm

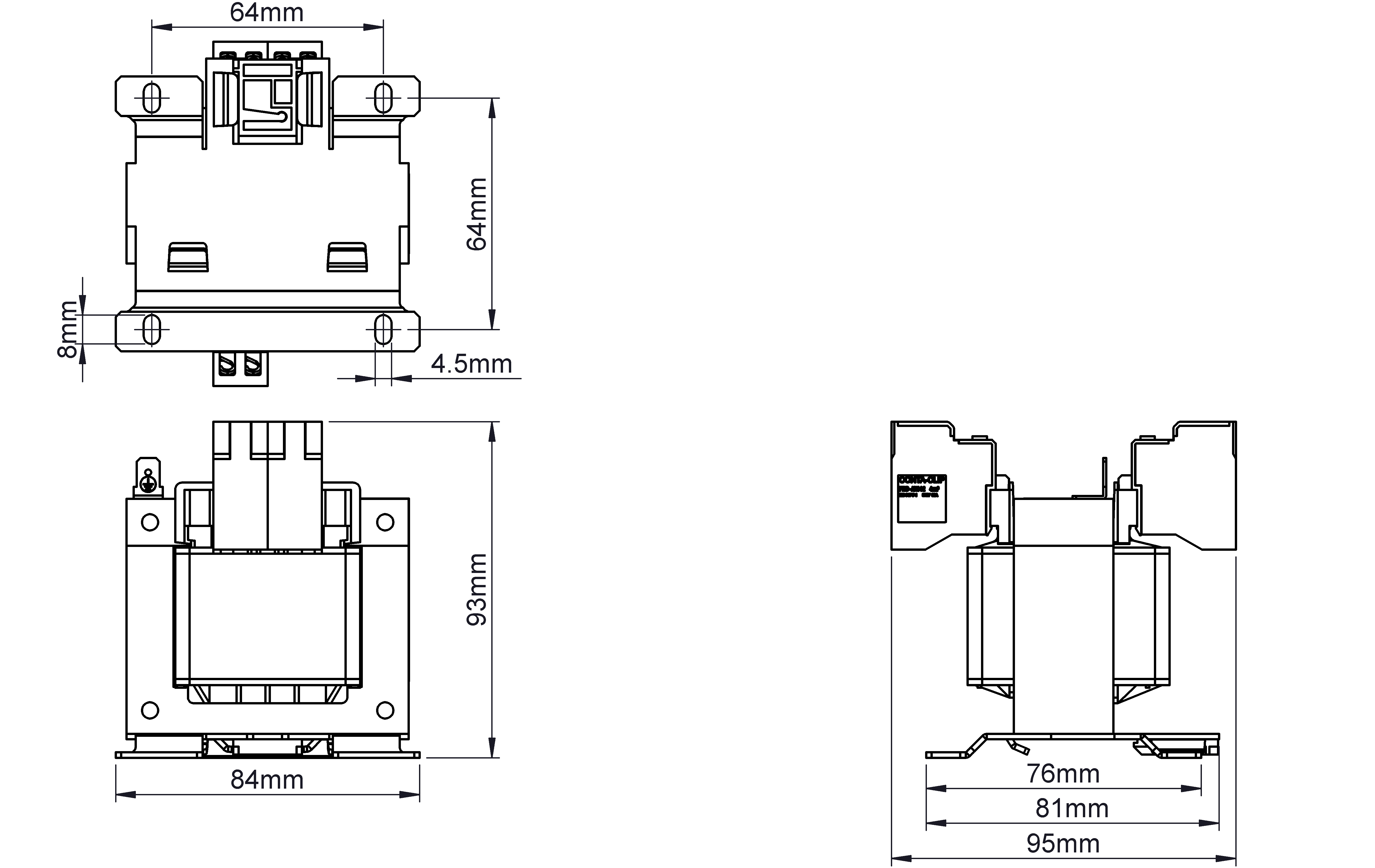

Maße und Gewichte
Breite 84 mm
Höhe 93 mm
Tiefe 96 mm
Gewicht 1,20 kg

Infos zur STE-Baureihe

Allgemeine Daten
  • Bemessungsleistung 63 - 2.500 VA
  • Schutzart IP 00
  • Wirkungsgrad bis zu 95 %
  • Umgebungstemperatur max. 40 °C
  • Isolierstoffklasse B
  • Bemessungsausgangsspannung 24 - 230 Vac
  • Bemessungseingangsspannung 230 - 400 Vac
Vorteile
  • Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
  • Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
  • Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
  • Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
  • Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
  • Kurze Verdrahtungszeit durch Push-in-Klemmen
  • Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
