STE 500/4/23
Steuer- und Trenntransformator
Bemessungseingangsspannung
400 Vac
Bemessungsausgangsspannung
230 Vac
Bemessungsleistung VDE (DB cos phi=1)
500 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung VDE (DB cos phi=1) | |
|---|---|---|---|---|
| STE 63/23/24 | 230 Vac | 24 Vac | 63 VA | |
| STE 63/4/24 | 400 Vac | 24 Vac | 63 VA | |
| STE 63/4/23 | 400 Vac | 230 Vac | 63 VA | |
| STE 100/23/24 | 230 Vac | 24 Vac | 100 VA | |
| STE 100/4/23 | 400 Vac | 230 Vac | 100 VA | |
| STE 160/23/24 | 230 Vac | 24 Vac | 160 VA | |
| STE 160/4/23 | 400 Vac | 230 Vac | 160 VA | |
| STE 250/23/24 | 230 Vac | 24 Vac | 250 VA | |
| STE 250/4/24 | 400 Vac | 24 Vac | 250 VA | |
| STE 250/4/23 | 400 Vac | 230 Vac | 250 VA | |
| STE 320/23/24 | 230 Vac | 24 Vac | 320 VA | |
| STE 320/4/23 | 400 Vac | 230 Vac | 320 VA | |
| STE 400/23/24 | 230 Vac | 24 Vac | 400 VA | |
| STE 400/4/23 | 400 Vac | 230 Vac | 400 VA | |
| STE 500/23/24 | 230 Vac | 24 Vac | 500 VA | |
| STE 500/4/24 | 400 Vac | 24 Vac | 500 VA | |
| STE 500/4/23 | 400 Vac | 230 Vac | 500 VA | |
| STE 630/4/23 | 400 Vac | 230 Vac | 630 VA | |
| STE 800/4/23 | 400 Vac | 230 Vac | 800 VA | |
| STE 1000/4/23 | 400 Vac | 230 Vac | 1.000 VA | |
| STE 1600/4/23 | 400 Vac | 230 Vac | 1.600 VA | |
| STE 2000/4/23 | 400 Vac | 230 Vac | 2.000 VA | |
| STE 2500/4/23 | 400 Vac | 230 Vac | 2.500 VA |
Technische Daten für STE 500/4/23
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 400 Vac |
| Anzapfungen Eingang | ±5 % |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 230 Vac |
| Bemessungsleistung VDE (DB cos phi=1) | 500 VA |
| Bemessungsleistung VDE (KB cos phi=0.5) | 2.000 VA |
| Leerlaufspannung (ca. x Faktor) | 1,05 |
| Wirkungsgrad | 93,0 % |
| Zulassungen | |
|---|---|
| Approbationen | cURus |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Kühlungsart | Selbstkühlung |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | VDE=B, UL=class 130 |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert) | |
|---|---|
| Einstellbereich | 1,00 - 1,60 A |
| Einstellwert | 1,40 A |
| Anschluss und Montage | |
|---|---|
| Befestigung | Fußplatte |
| Befestigungsschrauben | M5 |
| Anschlüsse Eingang | Push-in-Klemme, 4 mm² |
| Anschlüsse Ausgang | Push-in-Klemme, 4 mm² |
| Anschlüsse PE | Flachstecker, 6,3 x 0,8 mm |

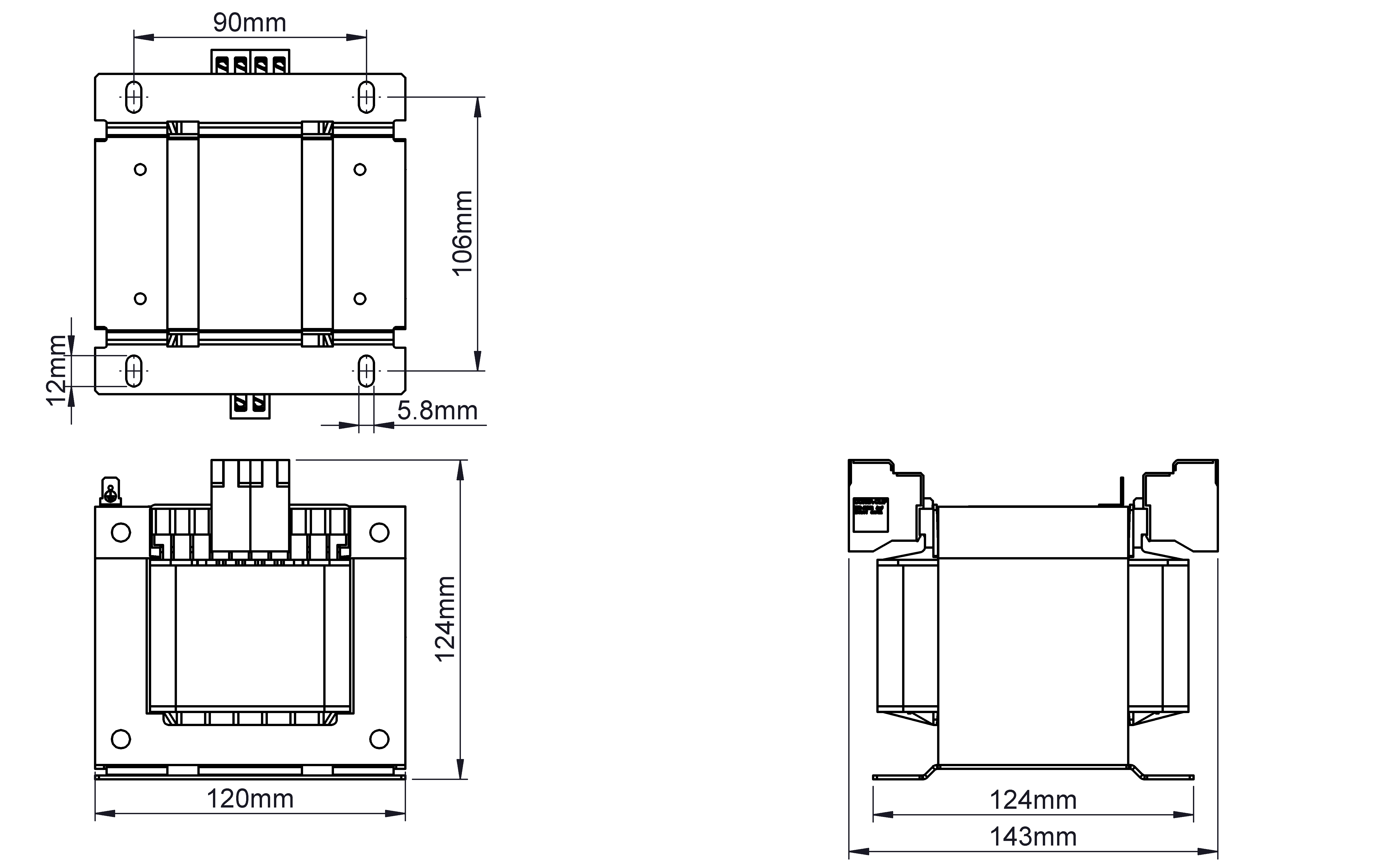

| Maße und Gewichte | |
|---|---|
| Breite | 120 mm |
| Höhe | 124 mm |
| Tiefe | 143 mm |
| Gewicht | 6,50 kg |
Infos zur STE-Baureihe
Allgemeine Daten
- Bemessungsleistung 63 - 2.500 VA
- Schutzart IP 00
- Wirkungsgrad bis zu 95 %
- Umgebungstemperatur max. 40 °C
- Isolierstoffklasse B
- Bemessungsausgangsspannung 24 - 230 Vac
- Bemessungseingangsspannung 230 - 400 Vac
Vorteile
- Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
- Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
- Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
- Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
- Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
- Kurze Verdrahtungszeit durch Push-in-Klemmen
- Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
