Steuer- und Sicherheitstransformator

STE 320/4/24 - Abgekündigte Artikel - nicht mehr lieferbar

Eigenschaften

Vorteile

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Kurze Verdrahtungszeit durch Federkraftklemmen

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern

Produkt Steuer- und Sicherheitstransformator
Bestellnummer STE 320/4/24
Leistung 320 VA
Eingang 380 V / 400 V / 420 V
Ausgang 24 V • 13,3 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 22,59 W
Leerlaufverluste 11,51 W
Kurzzeitleistung 1.120 VA
Kurzschlussspannung uk 5,1 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 90,4 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Ii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Flachsteckanschluss

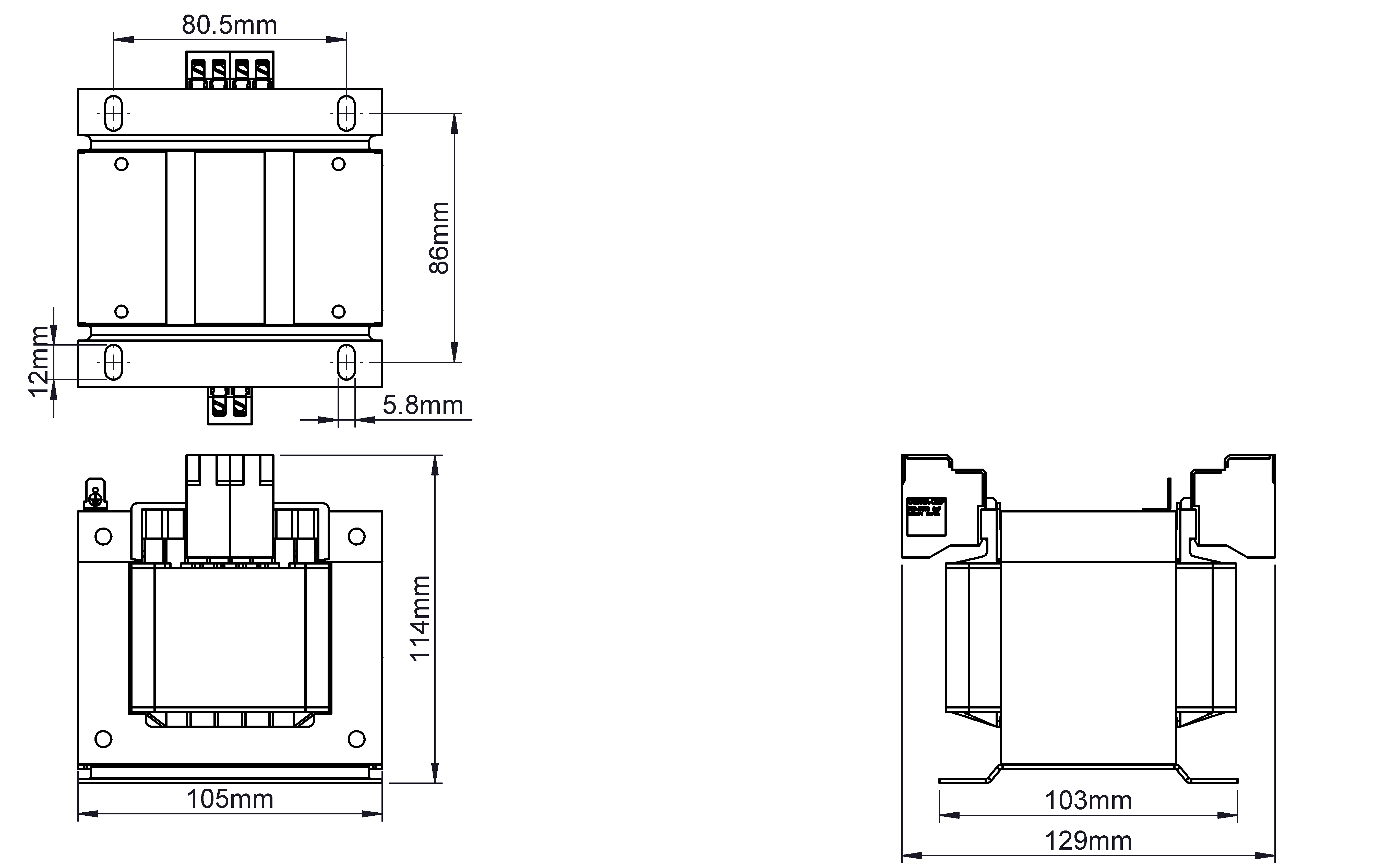

Maße und Gewichte
Gewicht 4,3 kg / 9,48 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-6
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
