Steuer- und Trenntransformator
STE 100/4/23
Eigenschaften
Allgemeine Daten
Steuertransformatoren der Baureihe STE sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.
Vorteile
› Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Mit Kombifußplatte für Schraub- und Tragschienenmontage
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | STE 100/4/23 |
| Baureihe | STE |
| Leistung | 100 VA |
| Eingang | 380 V / 400 V / 420 V |
| Ausgang | 230 V • 0,43 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 8,95 W |
| Leerlaufverluste | 5,27 W |
| Kurzzeitleistung | 310 VA |
| Kurzschlussspannung uk | 6,76 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 87,6 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Push-In Klemme |
| Anschluss Ausgang | Push-In Klemme |
| Anschluss PE | Flachsteckanschluss |

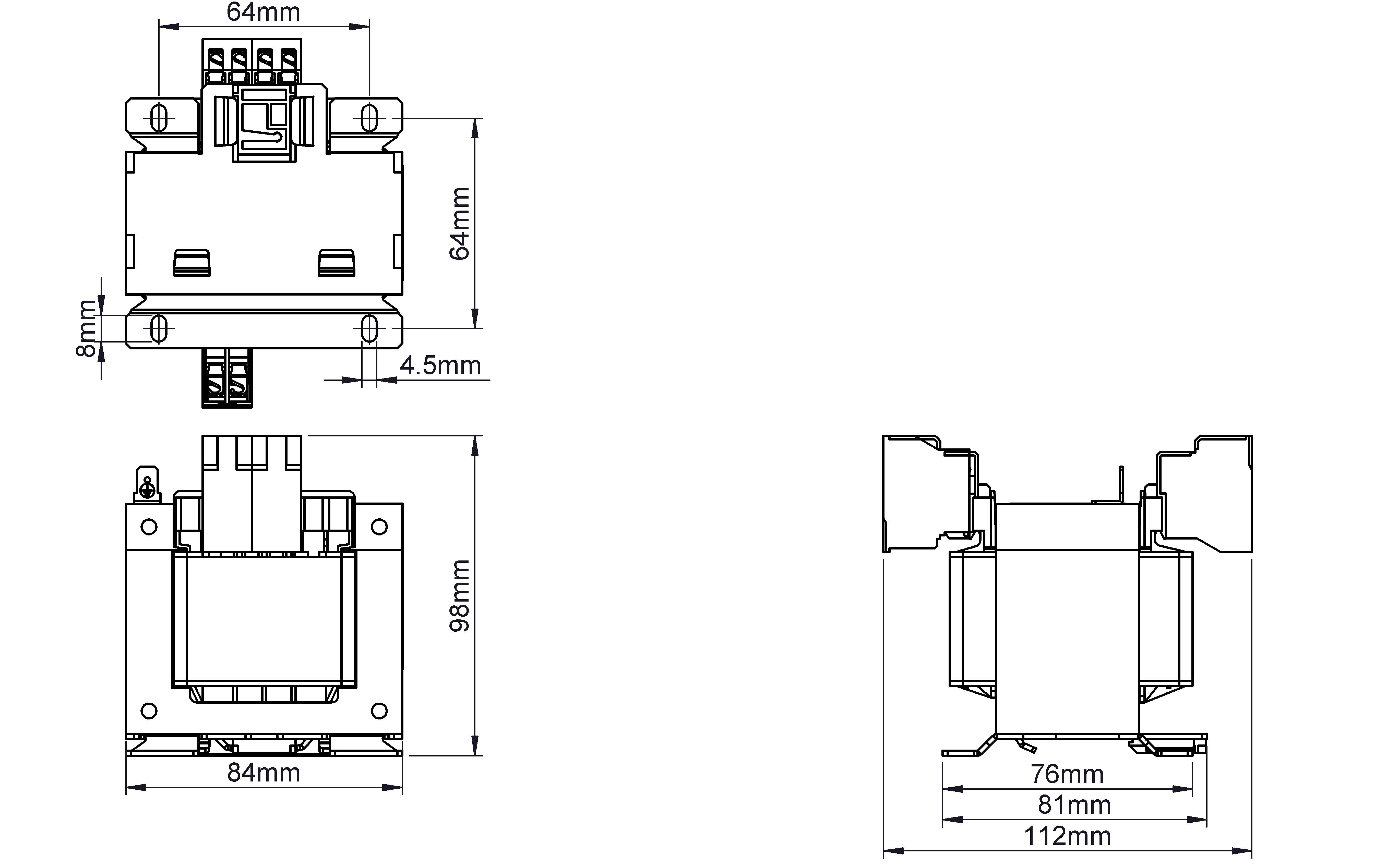

Maße und Gewichte
| Breite | 84 mm / 3,31 in |
| Höhe | 96 mm / 3,78 in |
| Tiefe | 85 mm / 3,35 in |
| Gewicht | 2 kg / 4,409 lbs |
Allgemein
| TS35 Schienenmontage möglich | Ja |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
