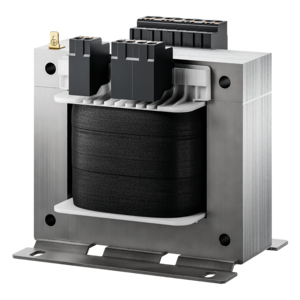

Sicherheitstransformator
SIM 300
Eigenschaften
Allgemeine Daten
Sicherheitstransformatoren der Baureihe SIM sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Die Transformatoren wurden nach EN (IEC) 61558-2-6 gefertigt und weisen die Schutzart IP 20 auf. Durch die Begrenzung der Ausgangsspannung sind die Transformatoren für den Aufbau von SELV und PELV Stromkreisen geeignet.
Vorteile
› Integrierter Kurzschluss- und Überlastschutz
› Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
› Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
| Produkt (Headline_Detailseite) | Sicherheitstransformator |
| Bestellnummer (PF_Teilenummer) | SIM 300 |
| Baureihe (PF_Baureihe) | SIM |
| Leistung (PF_Leistung_VA_W) | 300 VA |
| Eingang (PF_Trafo_Eingang) | 230 V |
| Ausgang (PF_Trafo_Ausgang) | 2 x 12 V • 12,5 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Kurzschlussverluste (PF_Kurzschlussverluste_W) | 14,8 W |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 7 W |
| Kurzschlussspannung uk (PF_Kurzschlussspannung) | 4 % |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | A (105°C) |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 93,2 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | bedingt kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | Iii0 |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP20 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | II |
| Überspannungskategorie (PF_ueberspannungskategorie) | III |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 2 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |

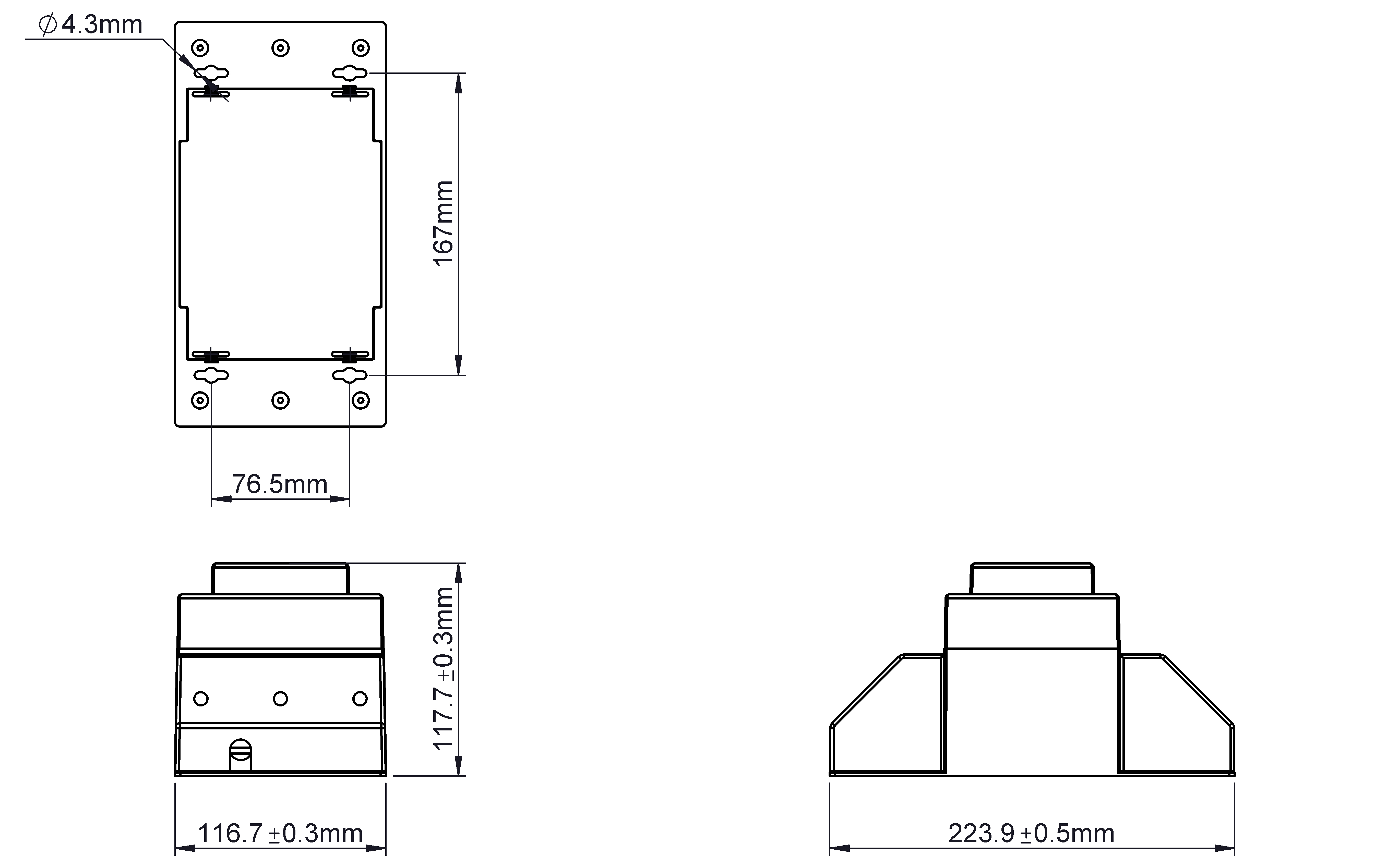

Maße und Gewichte
| Breite (PF_Breite_mm) | 117 mm / 4,61 in |
| Höhe (PF_Hoehe_mm) | 228 mm / 8,98 in |
| Tiefe (PF_Tiefe_mm) | 117 mm / 4,61 in |
| Gewicht (PF_Gewicht_kg) | 4,9 kg / 10,803 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
