SF4-CD006-500-0
Allpoliges Sinusfilter SF4
Bemessungsspannung
3 x 500 Vac
Bemessungsstrom
6 A (400 V ≥ 4 kHz) / 5,5 A (500 V ≥ 4 kHz)
für Motornennleistung ca.
2,20 kW
| Variante | Bemessungsspannung | Bemessungsstrom | für Motornennleistung ca. | |
|---|---|---|---|---|
| SF4-CD006-500-0 | 3 x 500 Vac | 6 A (400 V ≥ 4 kHz) / 5,5 A (500 V ≥ 4 kHz) | 2,20 kW | |
| SF4-CD006-500-2 | 3 x 500 Vac | 6 A (400 V ≥ 4 kHz) / 5,5 A (500 V ≥ 4 kHz) | 2,20 kW | |
| SF4-CD013-500-0 | 3 x 500 Vac | 13 A (400 V ≥ 4 kHz) / 12 A (500 V ≥ 4 kHz) | 5,50 kW | |
| SF4-CD013-500-2 | 3 x 500 Vac | 13 A (400 V ≥ 4 kHz) / 12 A (500 V ≥ 4 kHz) | 5,50 kW | |
| SF4-CD024-500-0 | 3 x 500 Vac | 24 A (400 V ≥ 4 kHz) / 23 A (500 V ≥ 4 kHz) | 11,00 kW | |
| SF4-CD024-500-2 | 3 x 500 Vac | 24 A (400 V ≥ 4 kHz) / 23 A (500 V ≥ 4 kHz) | 11,00 kW | |
| SF4-CE046-500-0 | 3 x 500 Vac | 46 A (400 V ≥ 4 kHz) / 43,5 A (500 V ≥ 4 kHz) | 22,00 kW | |
| SF4-CE046-500-2 | 3 x 500 Vac | 46 A (400 V ≥ 4 kHz) / 43,5 A (500 V ≥ 4 kHz) | 22,00 kW | |
| SF4-CE065-500-0 | 3 x 500 Vac | 65 A (400 V ≥ 4 kHz) / 62 A (500 V ≥ 4 kHz) | 37,00 kW | |
| SF4-CE065-500-2 | 3 x 500 Vac | 65 A (400 V ≥ 4 kHz) / 62 A (500 V ≥ 4 kHz) | 37,00 kW | |
| SF4-CE110-500-0 | 3 x 500 Vac | 110 A (400 V ≥ 4 kHz) / 105 A (500 V ≥ 4 kHz) | 45,00 kW | |
| SF4-CE165-500-0 | 3 x 500 Vac | 165 A (400 V ≥ 4 kHz) / 160 A (500 V ≥ 4 kHz) | 90,00 kW |
DOWNLOADS
Technische Dokumentationen
Datenblatt
Zulassungen / Herstellererklärungen
COC UL 508 & CSA 22.2
EU-Konformitätserklärung
EAC Zulassung
CAD/CAE-Daten
3D-CAD-Model (STEP)
ePlan Makro
Ergänzende Informationen
Broschüre
Technische Daten für SF4-CD006-500-0
| Betriebsdaten | |
|---|---|
| Bemessungsspannung | 3 x 500 Vac |
| Bemessungsfrequenz | 5 - 150 Hz |
| Spannungsbereich | 0 - 500 Vac |
| Spannungsabfall | < 6,5 % @ 400 Vac |
| Bemessungsstrom | 6 A (400 V ≥ 4 kHz) / 5,5 A (500 V ≥ 4 kHz) |
| für Motornennleistung ca. | 2,20 kW |
| Ausgangsdaten | |
|---|---|
| Schaltgruppe | III |
| Taktfrequenz | ≥ 4 kHz |
| Umwelt | |
|---|---|
| Umgebungstemperatur | -10 °C – 50 °C |
| Kühlungsart | AN |
| Sicherheit und Schutz | |
|---|---|
| Bauart | Metallgehäuse |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Isolierstoffklasse | H |
| Einsetzbarkeit | Der Filter ist als Ausgangsfilter zwischen Frequenzumrichter und Motor einzusetzen. Der Frequenzumrichter muss folgende Grundbedingungen erfüllen: • Frequenzumrichter mit Zwischenkreisanschluss • Frequenzumrichter mit kontinuierlichen PWM Verfahren Inbetriebnahme ist nur zulässig • mit einer U/f− oder U/f2−Kennliniensteuerung • mit einer Schaltfrequenz von >=4kHz • UDC-Anschluss nur an den direkten Zwischenkreisanschluss anbinden. In Reihe zum Zwischenkreiselko darf keine Zwischenkreisdrossel sein. Stellen Sie sicher, dass die automatische Schaltfrequenzreduzierung, sowie die Erdschlusserkennung deaktiviert ist (siehe Dokumentation zum verwendeten Frequenzumrichter). |
| Anschluss und Montage | |
|---|---|
| Anschlüsse Phase | Schraubklemme, 10 mm² |
| Anschlüsse PE | Bolzen, M6 |
| Befestigung | Befestigungslaschen |
| Befestigungsschrauben | M6 |

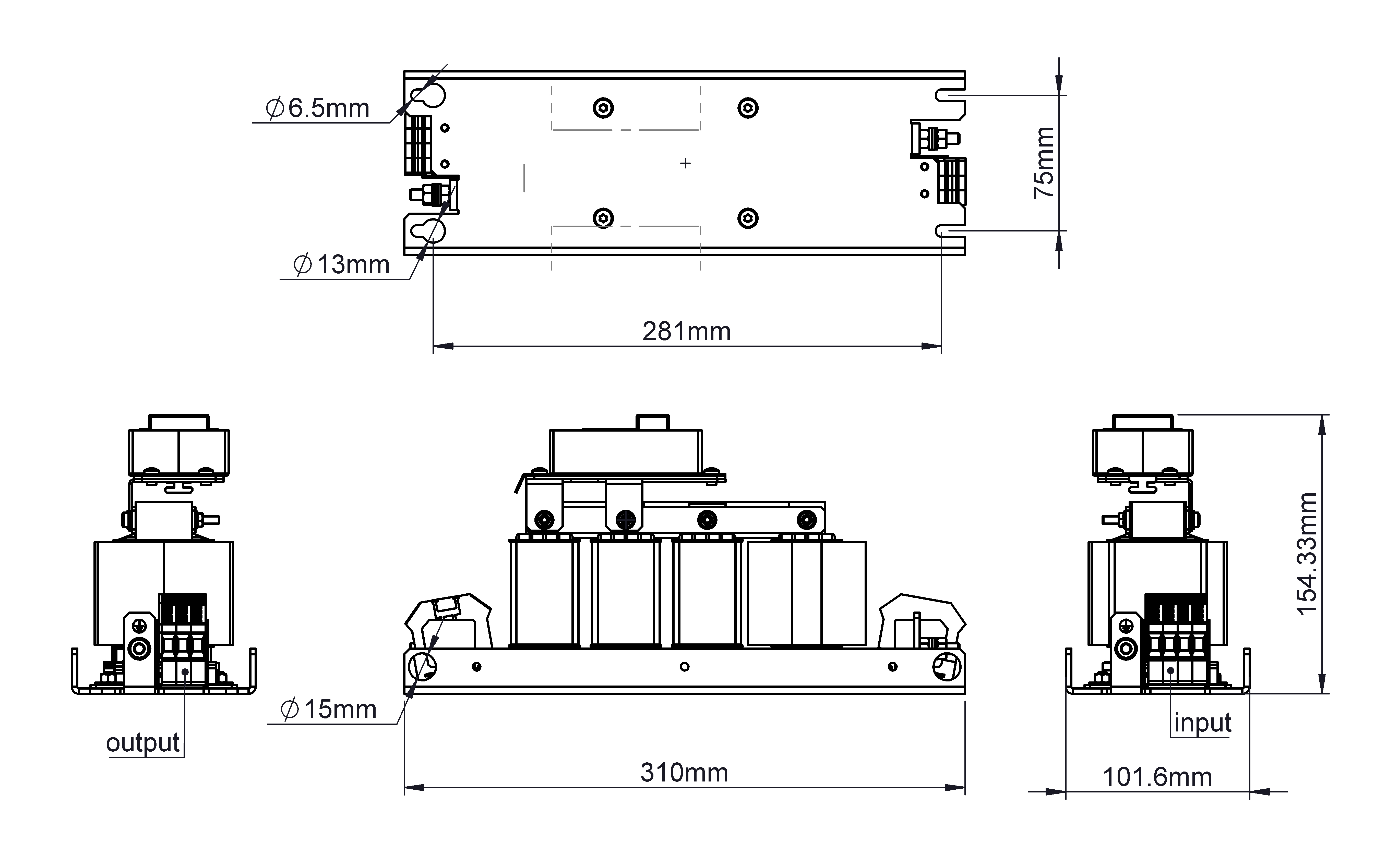

| Maße und Gewichte | |
|---|---|
| Breite | 102 mm |
| Höhe | 310 mm |
| Tiefe | 160 mm |
| Gewicht | 14,0 kg |
Infos zur SF4-Baureihe
Allgemeine Daten
- Isolierstoffklasse H
- Umgebungstemperatur max. 50 °C
- Bemessungsfrequenz von 5 bis 150 Hz
- Bemessungsstrom 6 - 110 A
- Schutzart IP 00 / IP 20
- Für Motornennleistung 2,2 - 45 kW
- Für Taktfrequenzen ≥ 4 kHz
- Bemessungsspannung 3 x 500 Vac
Vorteile
- Verbesserung leitungsgeführter und gestrahlter Störaussendungen (150 kHz – 300 MHz)
- Wirkungsgradoptimierung des Antriebssystems
- Verwendung von ungeschirmten Motorleitungen
- Steigerung der Lebensdauer von Motor und Motorleitung
- Eliminierung von Lagerströmen
- Deutliche Reduktion von Netzableitströmen
