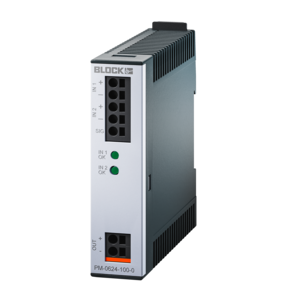

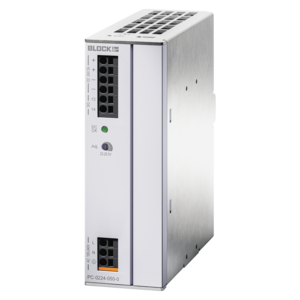

PVSE 230/48-10

Primär getaktetes Schaltnetzteil, Economy PVSE 230

Variante PVSE 230/48-10
Eingangsnennspannung 110 - 240 Vac Ausgangsnennspannung 48 Vdc Ausgangsnennstrom 10,00 A
Variante Eingangsnennspannung Ausgangsnennspannung Ausgangsnennstrom
PVSE 230/12-6 100 - 240 Vac 12 Vdc 6,00 A
PVSE 230/12-10 - nicht mehr lieferbar 100 - 240 Vac 12 Vdc 10,00 A
PVSE 230/12-15 100 - 240 Vac 12 Vdc 15,00 A
PVSE 230/24-3 - nicht mehr lieferbar 100 - 240 Vac 24 Vdc 3,00 A
PVSE 230/24-3B - nicht mehr lieferbar 100 - 240 Vac 24 Vdc 3,00 A
PVSE 230/24-5 100 - 240 Vac 24 Vdc 5,00 A
PVSE 230/24-5B- nicht mehr lieferbar 100 - 240 Vac 24 Vdc 5,00 A
PVSE 230/24-10 110 - 240 Vac 24 Vdc 10,00 A
PVSE 230/24-20 110 - 240 Vac 24 Vdc 20,00 A
PVSE 230/30-15 - nicht mehr lieferbar 110 - 240 Vac 30 Vdc 15,00 A
PVSE 230/48-5 110 - 240 Vac 48 Vdc 5,00 A
PVSE 230/48-10 110 - 240 Vac 48 Vdc 10,00 A

Technische Daten für PVSE 230/48-10

Eingangsdaten
Eingangsnennspannung 110 - 240 Vac
Eingangsnennstrom (Nennlast) 5,7 / 2,3 Aac (110 / 230 Vac)
Eingangsspannungsbereich 85 - 264 Vac (120 - 373 Vdc)
Nennfrequenzbereich 44 - 66 Hz / 0 Hz
Einschaltstrombegrenzung <8 A, aktiv
Eingangssicherung intern 10 A (träge)
Empfohlene Vorsicherung, LS-Schalter 10 A, 16 A, Charakteristik B, C
Netzausfallüberbrückung (Nennlast) 20 / 25 ms (110 / 230 Vac)
Transientenüberspannungsschutz Varistor
Ausgangsdaten
Ausgangsnennspannung 48 Vdc
Ausgangsspannungsbereich 33 - 52 Vdc
Rückspeisungsfestigkeit max. 63 Vdc
Ausgangsnennstrom 10,00 A
Parallel schaltbar Ja, zur Leistungserhöhung
Power Boost 15 A / 4 s (12,5 A / 8 s)
Überlastverhalten Konstantstrom
max. Verlustleistung Leerlauf/Nennlast 4,8 / 50,2 W
Serienschaltbar Ja
Wirkungsgrad typ. 91 %
Restwelligkeit (Nennlast) typ. 70 mVss
Top Boost 40 A / 25 ms
Signalisierung
Stand-by-Eingang Ja
Power Good (DC OK) LED grün, LED rot
Potenzialfreier Relaiskontakt Ja
Zulassungen
Approbationen cURus, cULus
Umwelt
Lagertemperatur -25 °C bis +85 °C
Derating -3 %/K > +50 °C,
-1,5 %/Vac < 110 Vac
Umgebungstemperatur -25 °C bis +70 °C
Sicherheit und Schutz
Schutzklasse I, mit PE Anschluss
Schutzart IP 20
Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar) max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar) max. 10 mm²
Anschlüsse Signalisierung, (Federkraftklemme, steckbar) max. 0,5 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35
Maße und Gewichte
Breite 97 mm
Höhe 127 mm
Tiefe 187,5 mm
Gewicht 2,3 kg
Zubehör
Anschlussstecker für Signalisierung PV-CON (optional)
TS35-Befestigung für seitliche Montage PV-TS35M (optional)
Montageplatte für Direktverschraubung PV-WB2 (optional)

Infos zur PVSE 230-Baureihe

Allgemeine Daten
  • Eingangsnennspannung 100 - 240 Vac
  • Ausgangsnennstrom 3 - 20 A
  • Umgebungstemperatur -25 °C bis +70 °C
  • Wirkungsgrad bis zu 92 %
  • Ausgangsnennspannung 12 - 48 Vdc
Vorteile
  • Parallel schaltbar
  • Stabilisierte und einstellbare Ausgangsspannung
  • Top Boost zum Auslösen von Leitungsschutzschaltern
  • DC OK Signalisierung
  • Stand-by-Eingang
  • Servicefreundliches Federzug-Steckersystem
  • Bis zu 200 % Real Power Boost für 4 Sekunden
  • Optional mit aktiver Einschaltstrombegrenzung
