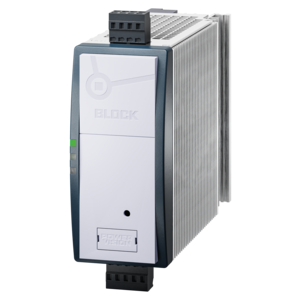

Primär getaktetes Schaltnetzteil, einphasig

PVSE 230/24-10

Eigenschaften

Vorteile

 Stabilisierte und einstellbare Ausgangsspannung

 Bis zu 200 % Real Power Boost für 4 Sekunden

 Top Boost zum Auslösen von Leitungsschutzschaltern

 DC OK Signalisierung

 Stand-by-Eingang

 Parallel schaltbar

 Servicefreundliches Federzug-Steckersystem

 Optional mit aktiver Einschaltstrombegrenzung

Produktsuche
Produkt Primär getaktetes Schaltnetzteil, einphasig
Bestellnummer PVSE 230/24-10
Eingang
Eingangsnennspannung 110 Vac bis 240 Vac
Eingangsspannungsbereich AC 85 Vac bis 264 Vac
Eingangsspannungsbereich DC 120 Vdc bis 373 Vdc
Eingangsnennstrom (Nennlast) (100Vac) 2,50 A
Eingangsnennstrom (Nennlast) (230Vac) 1,20 A
Eingangssicherung intern 6,3 AT
Nennfrequenzbereich AC 44 Hz bis 66 Hz
Nennfrequenzbereich DC 0 Hz
Einschaltstrombegrenzung NTC < 8,00 A
Empfohlene Vorsicherung 10A, 16A, B/C-Char.
Netzausfallüberbrückung (Nennlast) (100Vac) 24,0 ms
Netzausfallüberbrückung (Nennlast) (230Vac) 24,0 ms
Ausgang
Leistung 240 W
Ausgangsnennspannung 24 Vdc
Ausgangsnennstrom 10 A
Ausgangsspannungsbereich 22 Vdc bis 29,5 Vdc
Ausgangsstrombegrenzung (Konstantstrom) typ. 11,0 A
Restwelligkeit (Nennlast) typ. 70 mVss
Power Boost 20 A / 4 s (15 A / 8 s)
Top Boost 60 A / 25 ms
Leistungsfaktor 0,95
Max. Verlustleistung 40,3 W
Rückspeisefestigkeit max. 35 Vdc
Verlustleistung Leerlauf (230Vac) 3,50 W
Verlustleistung Nennlast (230Vac) 19,70 W
Wirkungsgrad 91,8 %
Parallel schaltbar Ja, zur Leistungserhöhung mit Redundanzmodul
Serienschaltbar Ja
Signalisierung
Signalausgang Relaiskontakt
Statusanzeige LED grün, rot
Umgebung
Umgebungstemperatur -25 °C bis 70 °C / -13 °F bis 158 °F
Lagertemperatur -25 °C bis 85 °C / -13 °F bis 185 °F
Luftfeuchtigkeit ohne Betauung 30 % bis 85 %
Kühlungsart natürliche Konvektion
Schutz und Sicherheit
Verschmutzungsgrad nach EN 50178 / 62103 2
Maße und Gewichte
Breite 57 mm / 2,24 in
Höhe 127 mm / 5 in
Tiefe 179,5 mm / 7,07 in
Gewicht 1,3 kg / 2,87 lbs
