Kurzschlussfester Printtransformator, Sicherheitstransformator
PT 7,5/2/8
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe PT sind durch einen PTC im Eingang mit einem integrierten Überlastschutz ausgestattet und verfügen über eine zusätzliche Schraubbefestigung in der Bodenplatte für eine raumsparende Montage. Das einzigartige Gießharzverfahren XtraDenseFill ermöglicht den Transformatoren dauerhaften Korrosionsschutz, einen hohen Isolierwert sowie höchste elektrische Leitfähigkeit.
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Selbstverlöschendes Vergussmaterial
| Produkt (Headline_Detailseite) | Kurzschlussfester Printtransformator, Sicherheitstransformator |
| Bestellnummer (PF_Teilenummer) | PT 7,5/2/8 |
| Baureihe (PF_Baureihe) | PT |
| Leistung (PF_Leistung_VA_W) | 7,5 VA |
| Eingang (PF_Trafo_Eingang) | 230 V |
| Ausgang (PF_Trafo_Ausgang) | 2 x 8 V • 0,47 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 1,3 W |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | B (130°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 105 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 65 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | bedingt kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | Iii0 |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | II |
| Überspannungskategorie (PF_ueberspannungskategorie) | III |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 1 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Pin |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Pin |

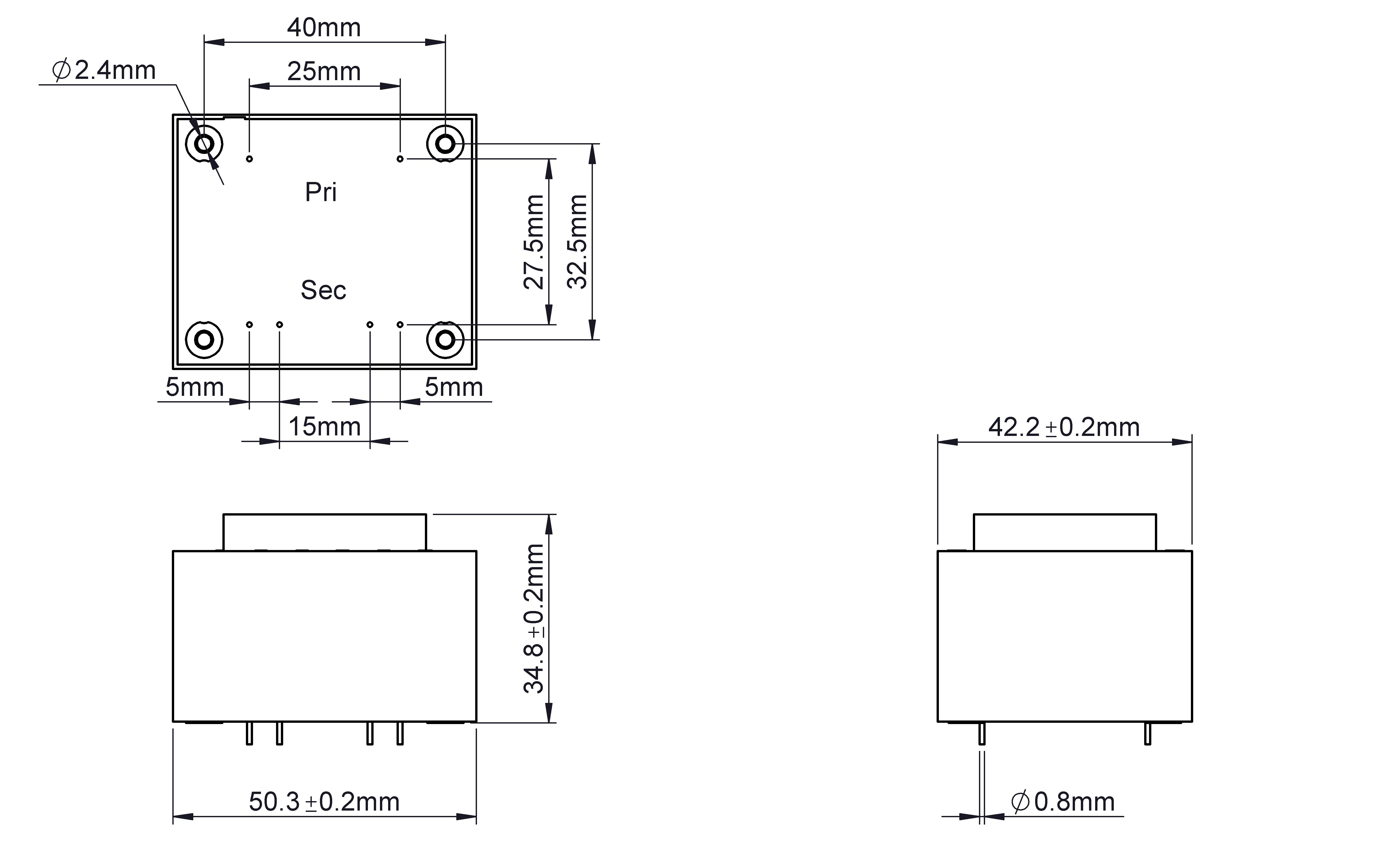

Maße und Gewichte
| Breite (PF_Breite_mm) | 43 mm / 1,69 in |
| Höhe (PF_Hoehe_mm) | 36 mm / 1,42 in |
| Tiefe (PF_Tiefe_mm) | 51 mm / 2,01 in |
| Gewicht (PF_Gewicht_kg) | 0,28 kg / 0,617 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
