Kurzschlussfester Printtransformator, Netztransformator
PT 7,5/2/24 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Integrierter Überlastschutz durch PTC im Eingang
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Vergussmaterial
› Raumsparende Montage durch zusätzliche Schraubbefestigung in der Bodenplatte
| Produkt | Kurzschlussfester Printtransformator, Netztransformator |
| Bestellnummer | PT 7,5/2/24 |
| Baureihe | PT |
| Leistung | 7,5 VA |
| Eingang | 230 V |
| Ausgang | 2 x 24 V • 0,156 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 2 W |
| Leerlaufverluste | 0,77 W |
| Kurzschlussspannung uk | 18,44 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 73 % |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

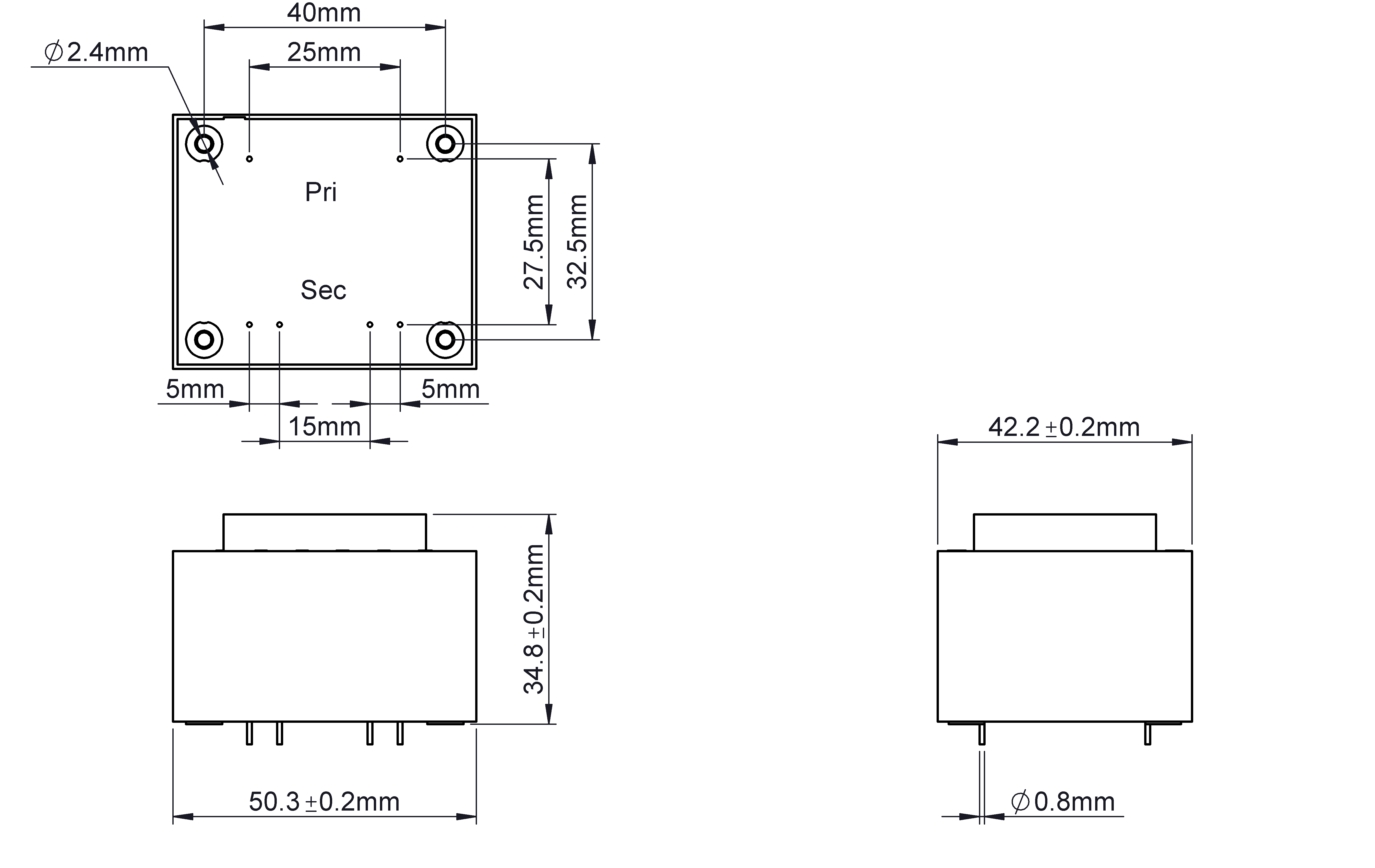

Maße und Gewichte
| Breite | 51 mm / 2,01 in |
| Höhe | 36 mm / 1,42 in |
| Tiefe | 43 mm / 1,69 in |
| Gewicht | 0,285 kg / 0,628 lbs |
| Niederspannungsrichtlinie | EN 61558-2-1 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
