Kurzschlussfester Printtransformator, Sicherheitstransformator
PT 30/1/9 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Integrierter Überlastschutz durch PTC im Eingang
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Vergussmaterial
› Raumsparende Montage durch zusätzliche Schraubbefestigung in der Bodenplatte
Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
Bestellnummer | PT 30/1/9 |
Baureihe | PT |
Leistung | 30 VA |
Eingang | 230 V |
Ausgang | 9 V • 3,33 Aac |
Phasen | 1 |
Frequenzbereich | 50 Hz bis 60 Hz |
Leerlaufverluste | 2,3 W |
EN Isolierstoffklasse | B (130°C) |
UL Isolierstoffklasse | class 105 |
Einschaltdauer | 100 % |
Leitermaterial | Kupfer |
Wirkungsgrad | 83 % |
Allgemein
Kurzschlussfestigkeit | bedingt kurzschlussfest |
Schaltgruppe | Ii0 |
Kühlungsart | AN |
Umgebung
Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Überspannungskategorie | III |
Verschmutzungsgrad | 1 |
Anschlussinformationen
Anschluss Eingang | Pin |
Anschluss Ausgang | Pin |

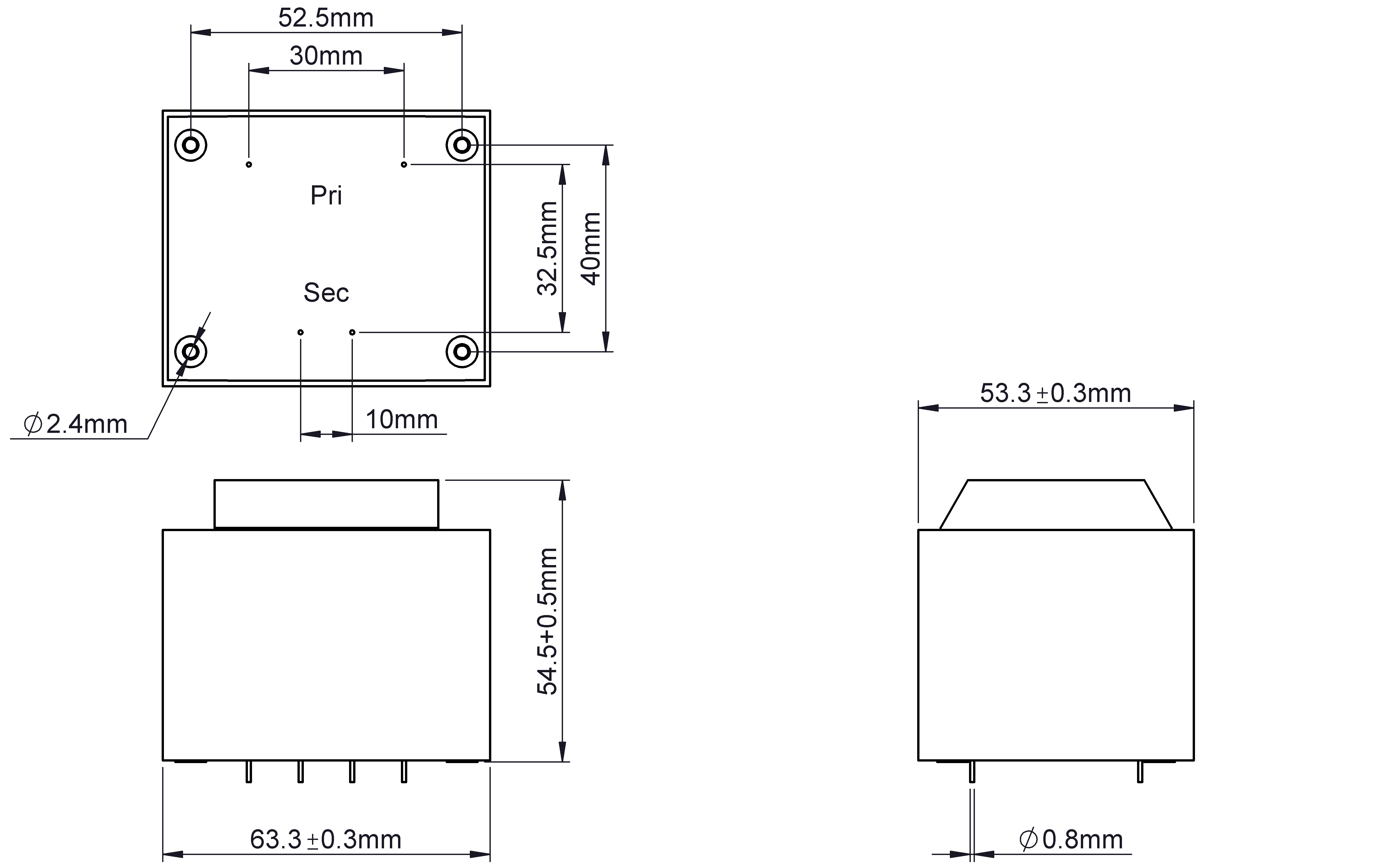

Maße und Gewichte
Breite | 54 mm / 2,13 in |
Höhe | 55 mm / 2,17 in |
Tiefe | 64 mm / 2,52 in |
Gewicht | 0,767 kg / 1,691 lbs |
Niederspannungsrichtlinie | EN 61558-2-6 |
Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
