Kurzschlussfester Printtransformator, Sicherheitstransformator

PT 13/1/12

Eigenschaften

Vorteile

 Minimale Baugröße bei hoher Leistung

 Integrierter Überlastschutz durch PTC im Eingang

 Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung

 Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill

 Selbstverlöschendes Vergussmaterial

 Raumsparende Montage durch zusätzliche Schraubbefestigung in der Bodenplatte

Produkt Kurzschlussfester Printtransformator, Sicherheitstransformator
Bestellnummer PT 13/1/12
Baureihe PT
Leistung 13 VA
Eingang 230 V
Ausgang 12 V • 1,083 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Leerlaufverluste 1,3 W
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 73 %
Allgemein
Kurzschlussfestigkeit bedingt kurzschlussfest
Schaltgruppe II0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) II
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Pin
Anschluss Ausgang Pin

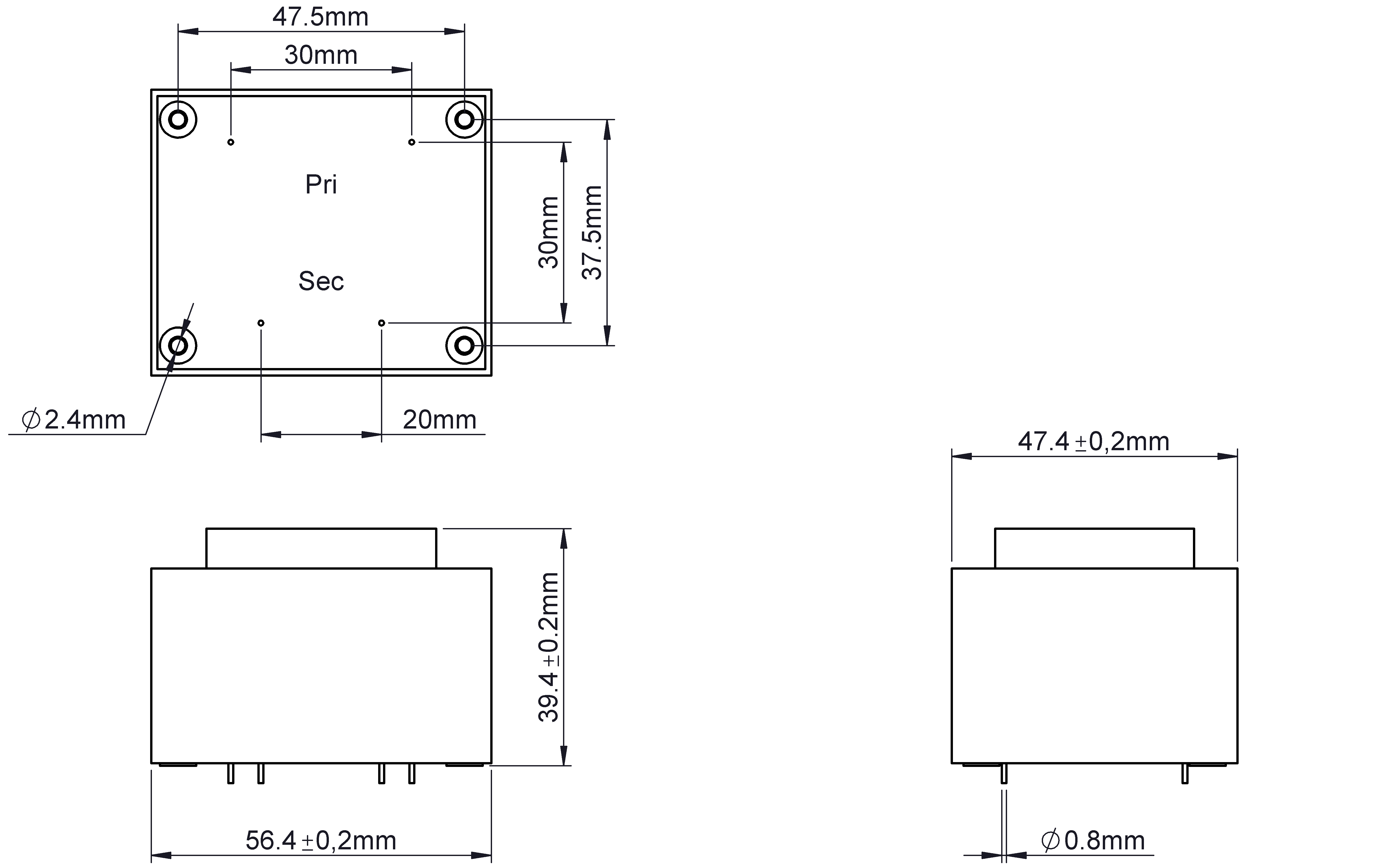

Maße und Gewichte
Breite 47 mm / 1,85 in
Höhe 40 mm / 1,57 in
Tiefe 56 mm / 2,2 in
Gewicht 0,409 kg / 0,902 lbs
Allgemein
TS35 Schienenmontage möglich Nein
Niederspannungsrichtlinie EN 61558-2-6
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
VDE Zulassung

VDE 0570-2-x (DIN EN 61558-2-x)
