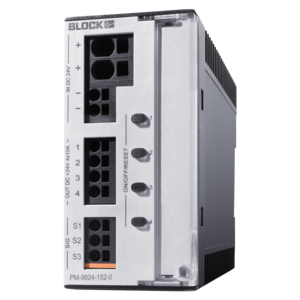

4-Kanal-Schutzschalter
PM-0748-400-2
Eigenschaften
Vorteile
› Einstellbarer Auslösestrom pro Kanal über Stromwahlschalter am Gerät
› Zuverlässiges Einschalten hoher kapazitiver Lasten
› Sequentielles und lastabhängiges Zuschalten der Kanäle
› Umfangreiche Einzelkanaldiagnose und Fern-Schalten der Ausgänge über 2-Draht-Schnittstelle, potenzialfreier Signalausgang oder IO-Link
› LED Signalisierung und Fernabfrage pro Kanal
› Summenfehlermeldung
› 3 Jahre Gewährleistung
| Produkt | 4-Kanal-Schutzschalter |
| Bestellnummer | PM-0748-400-2 |
Eingang
| Eingangsnennspannung | 48 Vdc |
| Eingangsspannungsbereich DC | 32 Vdc bis 58 Vdc |
| Max. Dauerstrom des Moduls | 40 A |
| Max. Dauerstrom Einspeiseklemme (+) | 40 A |
| Überspannungsschutz | Suppressordioden |
| Max. Restwelligkeit/Rippel der speisenden Eingangsspannung | 3 % |
| Einschaltschwelle | 35,00 V |
Ausgang
| Ausgangsnennspannung | 48 Vdc |
| Ausgangsnennstrom | 10 A |
| Ausgangsnennstrom einstellbar | 2,3,4,6,8,10 |
| Ausgangsnennstrom pro Ausgangskanal | 10,0 A |
| Ausgangsspannungsbereich | 48 Vdc |
| Anzahl Ausgangskanäle | 4 |
| Ausschaltschwelle | 32 V |
| Max. Spannungsabfall zwischen Ein- und Ausgang | 175 mV |
| Max. Verlustleistung | 8 W @ 4 x 10 A |
| Max. Wartezeit nach Abschaltung eines Ausgangs nach einer Überlast (Thermische Entspannung) | 20 s |
| Ruhestrom im Leerlauf @ 48 V | 17,0 mA |
| Rückspeisefestigkeit max. | 58 Vdc |
| Verlustleistung im Leerlauf @ 48 V | 0,84 W |
| Wirkungsgrad | 99 % |
| Parallelschaltung von Ausgängen | Nicht erlaubt |
| Serienschaltung von Ausgängen | Nicht erlaubt |
| Auslösecharakteristik | Thermomagnetische Kennlinie |
Signalisierung
| Signalausgang S2 | "13": Solid State Relais; max. 58 Vdc / 40 Vac / 100 mA |
| Signalausgang S3 | "14": Solid State Relais; max. 58 Vdc / 40 Vac / 100 mA |
| Statusanzeige | LED grün, gelb, rot |
Umgebung
| Klimaklasse nach EN 60721 | 3K3 |
| Umgebungstemperatur | -25 °C bis 70 °C / -13 °F bis 158 °F |
| Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
| Luftfeuchtigkeit ohne Betauung | 5 % bis 96 % |
| Kühlungsart | natürliche Konvektion |
| Erforderlicher Mindestabstand (seitlich) | 0 mm |
| Erforderlicher Mindestabstand (oben/unten) | 40 mm |
Schutz und Sicherheit
| Verschmutzungsgrad nach EN 50178 / 62103 | 2 |
| Schutzklasse nach EN 61140 | III, ohne PE-Anschluss |
| Schutzkleinspannung (SELV/PELV) | IEC 60364-4-41 (DIN VDE 0100-410) |
Maße und Gewichte
| Breite | 45 mm / 1,77 in |
| Höhe | 90 mm / 3,54 in |
| Tiefe | 91,5 mm / 3,6 in |
| Tiefe inkl. DIN TH35 | 97 mm / 3,82 in |
| Gewicht | 0,18 kg / 0,4 lbs |
