HLD 810-500/75

Funk-Entstörfilter HLD 810

Variante HLD 810-500/75
Bemessungsspannung 3 x 520 Vac Bemessungsstrom 3 x 75 A
Varianten einblenden
Variante Bemessungsspannung Bemessungsstrom
HLD 810-500/8 3 x 520 Vac 3 x 8 A
HLD 810-500/12 3 x 520 Vac 3 x 12 A
HLD 810-500/16 3 x 520 Vac 3 x 16 A
HLD 810-500/30 3 x 520 Vac 3 x 30 A
HLD 810-500/42 3 x 520 Vac 3 x 42 A
HLD 810-500/55 3 x 520 Vac 3 x 55 A
HLD 810-500/75 3 x 520 Vac 3 x 75 A
HLD 810-500/100 3 x 520 Vac 3 x 100 A
HLD 810-500/130 3 x 520 Vac 3 x 130 A
HLD 810-500/180 3 x 520 Vac 3 x 180 A
HLD 810-500/250 3 x 520 Vac 3 x 250 A

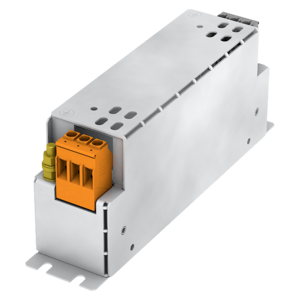

Abbildung von BLOCK Artikel: HLD 810-500/75
Technische Dokumentationen Datenblatt Zulassungen / Herstellererklärungen Herstellererklärung nach EN 60939-2 COA UL 1283 & CSA 22.2 COC UL 1283 & CSA 22.2 CAD/CAE-Daten 3D-CAD-Model (STEP) ePlan Makro

Technische Daten für HLD 810-500/75

Betriebsdaten
Spannungsbereich 0 - 520 Vac
Bemessungsspannung 3 x 520 Vac
Bemessungsstrom 3 x 75 A
Bemessungsfrequenz 50 - 60 Hz
Verlustleistung 35,0 W
Überlastfähigkeit 150 %, kurzzeitig
Ableitstrom (50 Hz) 0 mA
Zulassungen
Approbationen cURus, UL 1283 5th edition, CSA C22.2 No.8
Umwelt
Klimaklasse 25/085/21
[In Übereinstimmung mit EN 60068-1]
Umgebungstemperatur max. 50 °C
Sicherheit und Schutz
SCCR* 100 kA
Bauart Metallgehäuse
Schutzart IP 20
Schutzklasse (vorbereitet) I
Prüfspannung 2150 Vdc Phase/Phase, 2700 Vdc Phase/PE
Anschluss und Montage
Anschlüsse Phase Schraubklemme, 35 mm²
Anschlüsse PE Bolzen, M8
Befestigung Befestigungslaschen
Befestigungsschrauben M6
Maße und Gewichte
Breite 85 mm
Höhe 135 mm
Tiefe 270 mm
Gewicht 4,50 kg
Bemerkung
* bei entsprechender Vorsicherung

Infos zur HLD 810-Baureihe

Allgemeine Daten
  • Schutzart IP 20
  • Spannungsbereich 0 - 3 x 520 Vac
  • Ableitstrom 0 mA
  • Umgebungstemperatur max. 50 °C
  • Bemessungsstrom 3 x 8 - 3 x 250 A
  • Bemessungsspannung 3 x 520 Vac
Vorteile
  • Für erhöhte Anforderungen
  • Störfestigkeitserhöhung der angeschlossenen Verbraucher
  • Effiziente Filterwirkung gegen leitungsgeführte Störemissionen
  • Einstufiges Filterkonzept
