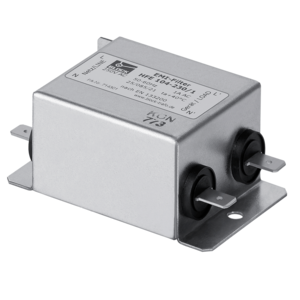

Funk-Entstörfilter, ableitstromarm
HFE 104-230/3
Eigenschaften
Vorteile
› Für allgemeine Anforderungen
› Ableitstromarm
› Einstufiges Filterkonzept
› Effiziente Filterwirkung gegen leitungsgeführte Störemissionen
› Störfestigkeitserhöhung der angeschlossenen Verbraucher
| Produkt (Headline_Detailseite) | Funk-Entstörfilter, ableitstromarm |
| Bestellnummer (PF_Teilenummer) | HFE 104-230/3 |
| Baureihe (PF_Baureihe) | HFE 104 |
| Induktivität (PF_Drossel_Phasen_Induktivitaet) | 12,06 mH |
| Bemessungsstrom (PF_Drossel_Phasen_Strom) | 3 Aac |
| Spannungsbereich (PF_Bemessungsspannungsbereich) | 0 V bis 250 V |
| Bemessungsspannung (PF_Bemessungsspannung) | 230 V |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | A (105°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 105 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Verlustleistung (PF_Verlustleistung_W) | 1,90 W |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
Allgemein
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -25 °C bis 40 °C / -13 °F bis 104 °F |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 2 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Flachsteckanschluss |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Flachsteckanschluss |
| Anschluss PE (PF_Anschluss_PE) | Flachsteckanschluss |
Maße und Gewichte
| Breite (PF_Breite_mm) | 51 mm / 2,01 in |
| Höhe (PF_Hoehe_mm) | 29 mm / 1,14 in |
| Tiefe (PF_Tiefe_mm) | 88,5 mm / 3,48 in |
| Gewicht (PF_Gewicht_kg) | 0,22 kg / 0,485 lbs |
| RoHS konform | EN IEC 63000 |
