Flachtransformator, Sicherheitstransformator

FL 52/12

Eigenschaften

Vorteile

 Minimale Baugröße bei hoher Leistung

 Geringe Bauhöhe

 Doppeleingangsspannung für Reihen- oder Parallelschaltung

 Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill

 Spulenkörper in 2-Kammer-Technik

 Selbstverlöschendes Vergussmaterial

Produkt Flachtransformator, Sicherheitstransformator
Bestellnummer FL 52/12
Leistung 52 VA
Eingang 2 x 115 V
Ausgang 2 x 12 V • 2,17 Aac
Frequenzbereich 50 Hz bis 60 Hz
Leerlaufverluste 4,5 W
Kurzschlussspannung uk 17,60 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 81 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe IIii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Pri Pin
Anschluss Sek Pin

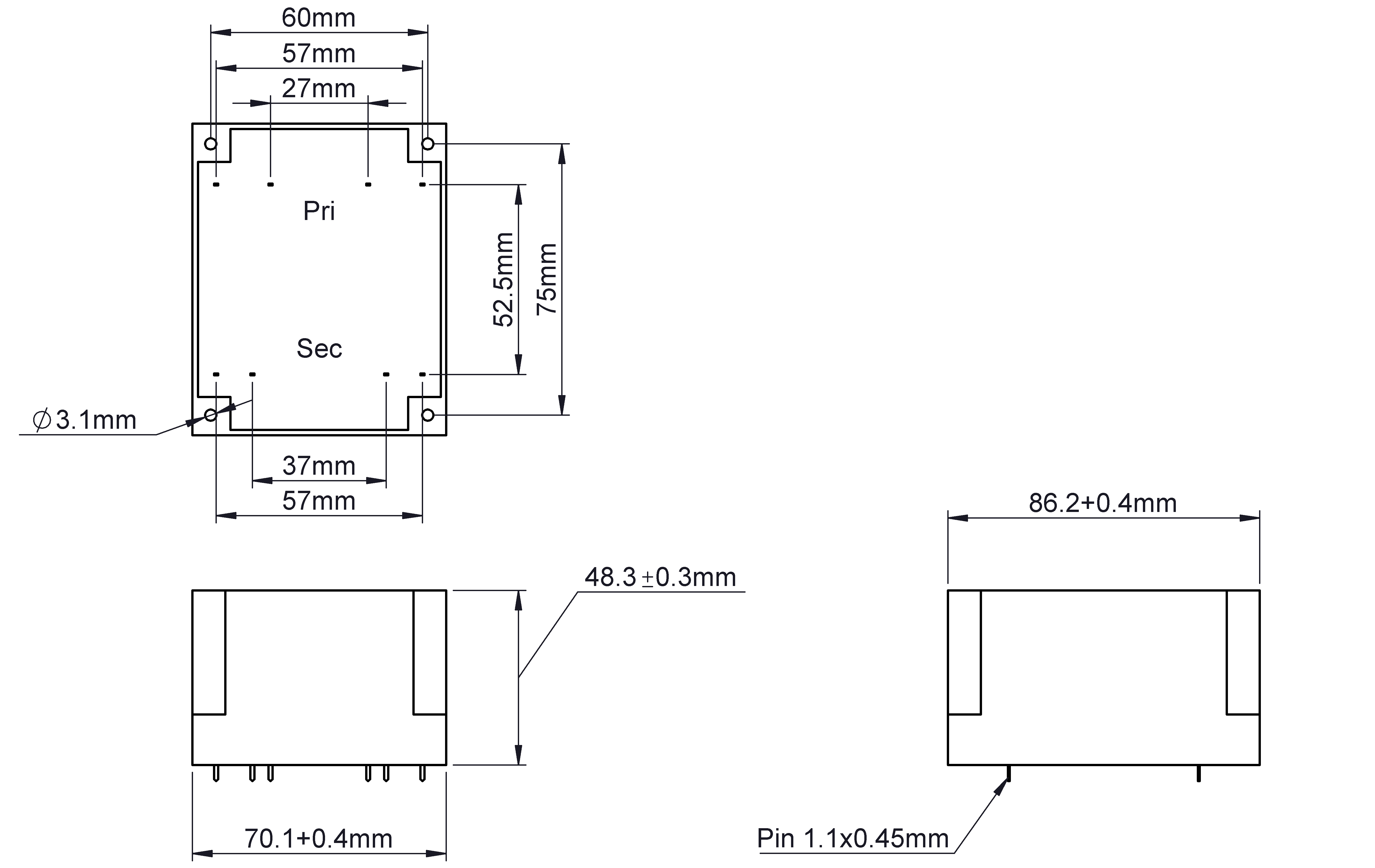

Maße und Gewichte
Breite 70 mm / 2,76 in
Höhe 49 mm / 1,93 in
Tiefe 86,5 mm / 3,41 in
Gewicht 1,04 kg / 2,29 lbs
Niederspannungsrichtlinie EN 61558-2-6
RoHS konform EN IEC 63000
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
VDE Zulassung

VDE 0570-2-x (DIN EN 61558-2-x)
