Flachtransformator, Sicherheitstransformator
FL 42/14014/9 - Abgekündigte Artikel - nicht mehr lieferbar

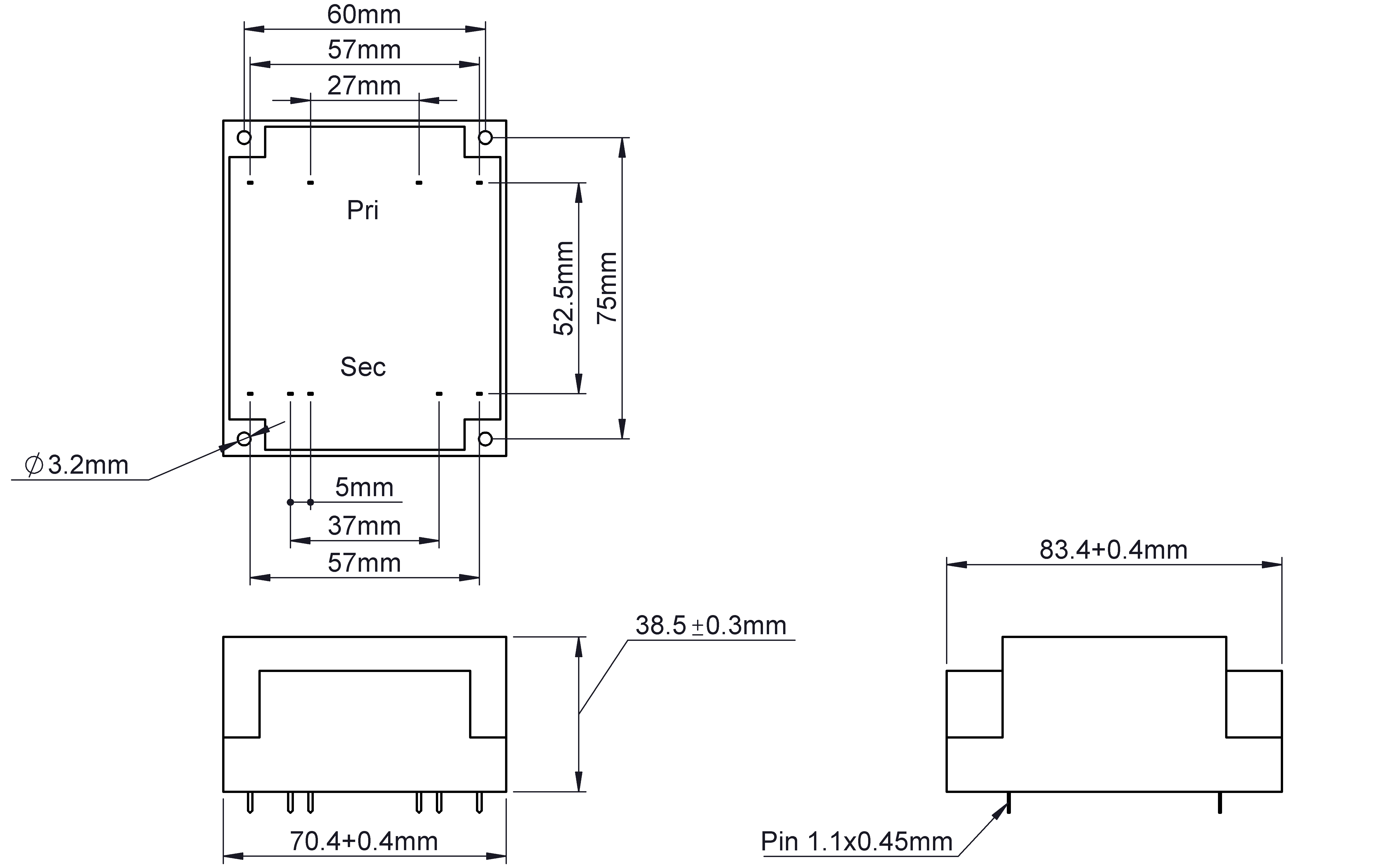

Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Geringe Bauhöhe
› Doppeleingangsspannung für Reihen- oder Parallelschaltung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Spulenkörper in 2-Kammer-Technik
› Selbstverlöschendes Vergussmaterial
Eingang
| 1. Eingang |
115 V o |
| 2. Eingang |
115 V o |
| 01. Eingangsspannung | 115 V |
| 02. Eingangsspannung | 115 V |
| Eingangsspannung | 115 V |
| Frequenzbereich | 50 Hz bis 60 Hz |
Ausgang
| 1. Ausgang |
9 V o 1,5 A Vorzusehende Absicherung: 1,6AT |
| 2. Ausgang |
14 V o 0,85 A Vorzusehende Absicherung: 0,80AT |
| 3. Ausgang |
14 V o 0,85 A Vorzusehende Absicherung: 0,80AT |
| 01. Ausgangssicherung int/ext | Vorzusehende Absicherung: |
| 01. Ausgangssicherung | 1,6AT |
| 01. Ausgangsspannung | 9 V |
| 02. Ausgangssicherung int/ext | Vorzusehende Absicherung |
| 02. Ausgangssicherung | 0,80AT |
| 02. Ausgangsspannung | 14 V |
| 03. Ausgangssicherung int/ext | Vorzusehende Absicherung |
| 03. Ausgangssicherung | 0,80AT |
| 03. Ausgangsspannung | 14 V |
| 01. Ausgangsstrom | 1,5 A |
| 02. Ausgangsstrom | 0,85 A |
| 03. Ausgangsstrom | 0,85 A |
| Ausgangsspannung | 9 V bis 14 V |
| Bemessungsausgangsspannung | 9 Vac / 14 Vac / 14 Vac |
Allgemein
| Glättungskondensatoren SEC I | 4700 µF |
| Glättungskondensatoren SEC II | 2 x 1000 µF |
| Leerlaufspannung (ca. x Faktor) | 1,24 |
| Leerlaufverluste | 3,8 W |
| Leistung | 37,3 VA |
| Phasen | 1 |
| Spannungsregler SEC I | 7805 |
| Spannungsregler SEC II | 317L, 337LZ |
Allgemein
| Schaltgruppe | IIii0 |
| Bauform | Vergossen |
| Einschaltdauer | 100 % |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Leitermaterial | Kupfer |
| Magnetische Achse | liegend |
Umgebung
| Kühlungsart | AN |
| Lagertemperatur | -20 °C bis 85 °C / -4 °F bis 185 °F |
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Verschmutzungsgrad | 2 |
Schutz und Sicherheit
| Schutzklasse (vorbereitet) | II |
| Schutzklasse (vorbereitet) | II |
| Max. Aufstellhöhe | 1.000 m / 3.281 ft |
| Überspannungskategorie | III |
| Schutzart | IP 00 |
Eingang
| Anschluss Eingang | Pin |
Ausgang
| Anschluss Ausgang | Pin |
| Gewicht | 0,78 kg / 1,72 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
