FL 18/9

Sicherheitstransformator

Variante FL 18/9

Bemessungseingangsspannung 2 x 115 Vac Bemessungsausgangsspannung 2 x 9 Vac Bemessungsleistung 18 VA

Variante	Bemessungseingangsspannung	Bemessungsausgangsspannung	Bemessungsleistung
FL 2/5	2 x 115 Vac	2 x 5 Vac	2 VA
FL 2/6	2 x 115 Vac	2 x 6 Vac	2 VA
FL 2/8	2 x 115 Vac	2 x 8 Vac	2 VA
FL 2/9	2 x 115 Vac	2 x 9 Vac	2 VA
FL 2/12	2 x 115 Vac	2 x 12 Vac	2 VA
FL 2/15	2 x 115 Vac	2 x 15 Vac	2 VA
FL 2/24	2 x 115 Vac	2 x 24 Vac	2 VA
FL 4/5	2 x 115 Vac	2 x 5 Vac	4 VA
FL 4/6	2 x 115 Vac	2 x 6 Vac	4 VA
FL 4/8	2 x 115 Vac	2 x 8 Vac	4 VA
FL 4/9	2 x 115 Vac	2 x 9 Vac	4 VA
FL 4/12	2 x 115 Vac	2 x 12 Vac	4 VA
FL 4/15	2 x 115 Vac	2 x 15 Vac	4 VA
FL 4/18	2 x 115 Vac	2 x 18 Vac	4 VA
FL 4/24	2 x 115 Vac	2 x 24 Vac	4 VA
FL 6/5	2 x 115 Vac	2 x 5 Vac	6 VA
FL 6/6	2 x 115 Vac	2 x 6 Vac	6 VA
FL 6/8	2 x 115 Vac	2 x 8 Vac	6 VA
FL 6/9	2 x 115 Vac	2 x 9 Vac	6 VA
FL 6/12	2 x 115 Vac	2 x 12 Vac	6 VA
FL 6/15	2 x 115 Vac	2 x 15 Vac	6 VA
FL 6/18	2 x 115 Vac	2 x 18 Vac	6 VA
FL 6/24	2 x 115 Vac	2 x 24 Vac	6 VA
FL 8/6	2 x 115 Vac	2 x 6 Vac	8 VA
FL 8/8	2 x 115 Vac	2 x 8 Vac	8 VA
FL 8/9	2 x 115 Vac	2 x 9 Vac	8 VA
FL 8/12	2 x 115 Vac	2 x 12 Vac	8 VA
FL 8/15	2 x 115 Vac	2 x 15 Vac	8 VA
FL 8/18	2 x 115 Vac	2 x 18 Vac	8 VA
FL 8/24	2 x 115 Vac	2 x 24 Vac	8 VA
FL 10/5	2 x 115 Vac	2 x 5 Vac	10 VA
FL 10/6	2 x 115 Vac	2 x 6 Vac	10 VA
FL 10/8	2 x 115 Vac	2 x 8 Vac	10 VA
FL 10/9	2 x 115 Vac	2 x 9 Vac	10 VA
FL 10/12	2 x 115 Vac	2 x 12 Vac	10 VA
FL 10/15	2 x 115 Vac	2 x 15 Vac	10 VA
FL 10/18	2 x 115 Vac	2 x 18 Vac	10 VA
FL 10/24	2 x 115 Vac	2 x 24 Vac	10 VA
FL 14/5	2 x 115 Vac	2 x 5 Vac	14 VA
FL 14/6	2 x 115 Vac	2 x 6 Vac	14 VA
FL 14/8	2 x 115 Vac	2 x 8 Vac	14 VA
FL 14/9	2 x 115 Vac	2 x 9 Vac	14 VA
FL 14/12	2 x 115 Vac	2 x 12 Vac	14 VA
FL 14/15	2 x 115 Vac	2 x 15 Vac	14 VA
FL 14/18	2 x 115 Vac	2 x 18 Vac	14 VA
FL 14/24	2 x 115 Vac	2 x 24 Vac	14 VA
FL 18/5	2 x 115 Vac	2 x 5 Vac	18 VA
FL 18/6	2 x 115 Vac	2 x 6 Vac	18 VA
FL 18/8	2 x 115 Vac	2 x 8 Vac	18 VA
FL 18/9	2 x 115 Vac	2 x 9 Vac	18 VA
FL 18/12	2 x 115 Vac	2 x 12 Vac	18 VA
FL 18/15	2 x 115 Vac	2 x 15 Vac	18 VA
FL 18/18	2 x 115 Vac	2 x 18 Vac	18 VA
FL 18/24	2 x 115 Vac	2 x 24 Vac	18 VA
FL 24/5	2 x 115 Vac	2 x 5 Vac	24 VA
FL 24/6	2 x 115 Vac	2 x 6 Vac	24 VA
FL 24/8	2 x 115 Vac	2 x 8 Vac	24 VA
FL 24/9	2 x 115 Vac	2 x 9 Vac	24 VA
FL 24/12	2 x 115 Vac	2 x 12 Vac	24 VA
FL 24/15	2 x 115 Vac	2 x 15 Vac	24 VA
FL 24/18	2 x 115 Vac	2 x 18 Vac	24 VA
FL 24/24	2 x 115 Vac	2 x 24 Vac	24 VA
FL 30/5	2 x 115 Vac	2 x 5 Vac	30 VA
FL 30/6	2 x 115 Vac	2 x 6 Vac	30 VA
FL 30/8	2 x 115 Vac	2 x 8 Vac	30 VA
FL 30/9	2 x 115 Vac	2 x 9 Vac	30 VA
FL 30/12	2 x 115 Vac	2 x 12 Vac	30 VA
FL 30/15	2 x 115 Vac	2 x 15 Vac	30 VA
FL 30/18	2 x 115 Vac	2 x 18 Vac	30 VA
FL 30/24	2 x 115 Vac	2 x 24 Vac	30 VA
FL 42/5	2 x 115 Vac	2 x 5 Vac	42 VA
FL 42/6	2 x 115 Vac	2 x 6 Vac	42 VA
FL 42/8	2 x 115 Vac	2 x 8 Vac	42 VA
FL 42/9	2 x 115 Vac	2 x 9 Vac	42 VA
FL 42/12	2 x 115 Vac	2 x 12 Vac	42 VA
FL 42/15	2 x 115 Vac	2 x 15 Vac	42 VA
FL 42/18	2 x 115 Vac	2 x 18 Vac	42 VA
FL 42/24	2 x 115 Vac	2 x 24 Vac	42 VA
FL 52/5	2 x 115 Vac	2 x 5 Vac	52 VA
FL 52/6	2 x 115 Vac	2 x 6 Vac	52 VA
FL 52/8	2 x 115 Vac	2 x 8 Vac	52 VA
FL 52/9	2 x 115 Vac	2 x 9 Vac	52 VA
FL 52/12	2 x 115 Vac	2 x 12 Vac	52 VA
FL 52/15	2 x 115 Vac	2 x 15 Vac	52 VA
FL 52/18	2 x 115 Vac	2 x 18 Vac	52 VA
FL 52/24	2 x 115 Vac	2 x 24 Vac	52 VA

DOWNLOADS

Produktdatenblatt herunterladen

Ergänzende Informationen Product Change Notification Zulassung

Technische Daten für FL 18/9

Eingangsdaten
Bemessungseingangsspannung	2 x 115 Vac
Bemessungsfrequenz	50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung	2 x 9 Vac
Bemessungsleistung	18 VA
Leerlaufspannung (ca. x Faktor)	1,22
Leerlaufverluste (typ.)	1,50 W
Wirkungsgrad	77,0 %

Normen
Klassifizierung	Sicherheitstransformator

Zulassungen
Approbationen	cURus, VDE

Umwelt
Umgebungstemperatur max.	40 °C

Sicherheit und Schutz
Bauart	vergossen
Isolierstoffklasse	VDE=E, UL=class 105
Schutzart	IP 00
Schutzklasse (vorbereitet)	II
Kurzschlussfestigkeit	nicht kurzschlussfest

Anschluss und Montage
Anschlüsse	Lötstifte für Leiterplatten

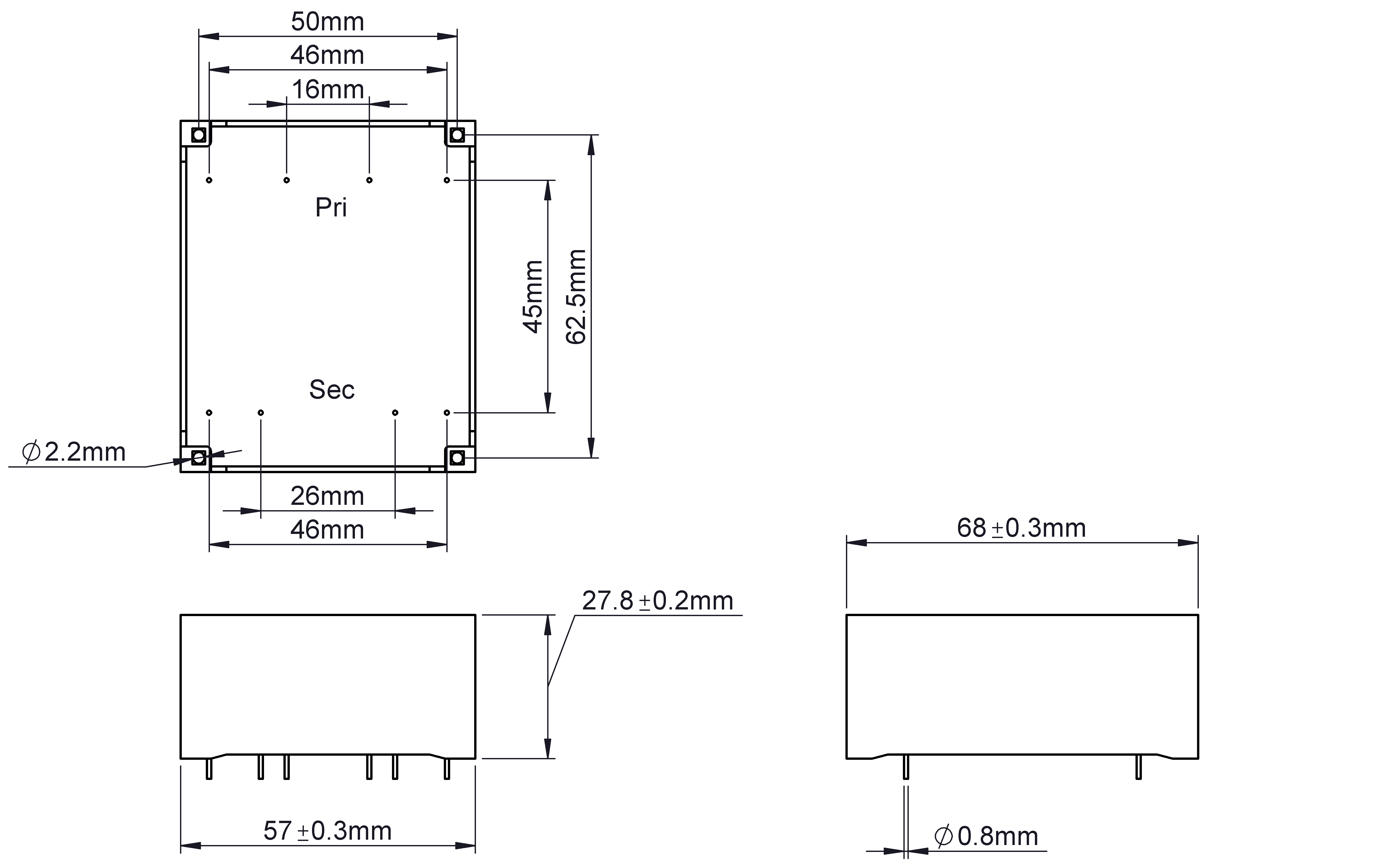

Maße und Gewichte
Breite	57 mm
Höhe	27,8 mm
Tiefe	68 mm
Kerntyp	UI 39/13,5
Gewicht	0,38 kg

Infos zur FL-Baureihe

Allgemeine Daten

Bemessungsleistung 2 - 52 VA
Wirkungsgrad bis zu 81 %
Isolierstoffklasse E
Umgebungstemperatur max. 40 °C
Bemessungsausgangsspannung 2 x 5 - 2 x 24 Vac
Bemessungseingangsspannung 2 x 115 Vac
Schutzart IP 00

Vorteile

Doppelausgangsspannung für Reihen- oder Parallelschaltung
Minimale Baugröße bei hoher Leistung
Doppeleingangsspannung für Reihen- oder Parallelschaltung
Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
Selbstverlöschendes Vergussmaterial
Geringe Bauhöhe

Normen

Sicherheitstransformator
nach: VDE 0570 Teil 2-6, DIN EN 61558-2-6, EN 61558-2-6, IEC 61558-2-6, UL 5085-1/-2, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66
Sicherheitstransformator
nach: VDE 0570 Teil 2-6, DIN EN 61558-2-6, EN 61558-2-6, IEC 61558-2-6, UL 5085-1/-2, CSA 22.2 No.66

Zulassungen

VDE, UL 5085-1/-2, CSA 22.2 No.66

Anwendungen

Als Netztransformator zur Spannungsanpassung und einfachen elektrischen Trennung.
Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.
