Flachtransformator, Sicherheitstransformator
FL 18/8
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe FL überzeugen durch minimale Bauhöhe und maximaler Leistungsdichte. Mit den Doppeleingangs- und Doppelausgangsspulen können die Transformatoren in Reihen- oder Parallelschaltungen verschaltet werden. Die Montage erfolgt mittels Schraubbefestigungen in der Bodenplatte.
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Spulenkörper in 2-Kammer-Technik
› Selbstverlöschendes Vergussmaterial
| Produkt (Headline_Detailseite) | Flachtransformator, Sicherheitstransformator |
| Bestellnummer (PF_Teilenummer) | FL 18/8 |
| Baureihe (PF_Baureihe) | FL |
| Leistung (PF_Leistung_VA_W) | 18 VA |
| Eingang (PF_Trafo_Eingang) | 2 x 115 V |
| Ausgang (PF_Trafo_Ausgang) | 2 x 8 V • 1,125 Aac |
| Phasen (PF_Phasen) | 1 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 1,8 W |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | B (130°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 105 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 77 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | nicht kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | IIii0 |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Überspannungskategorie (PF_ueberspannungskategorie) | III |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 1 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Pin |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Pin |

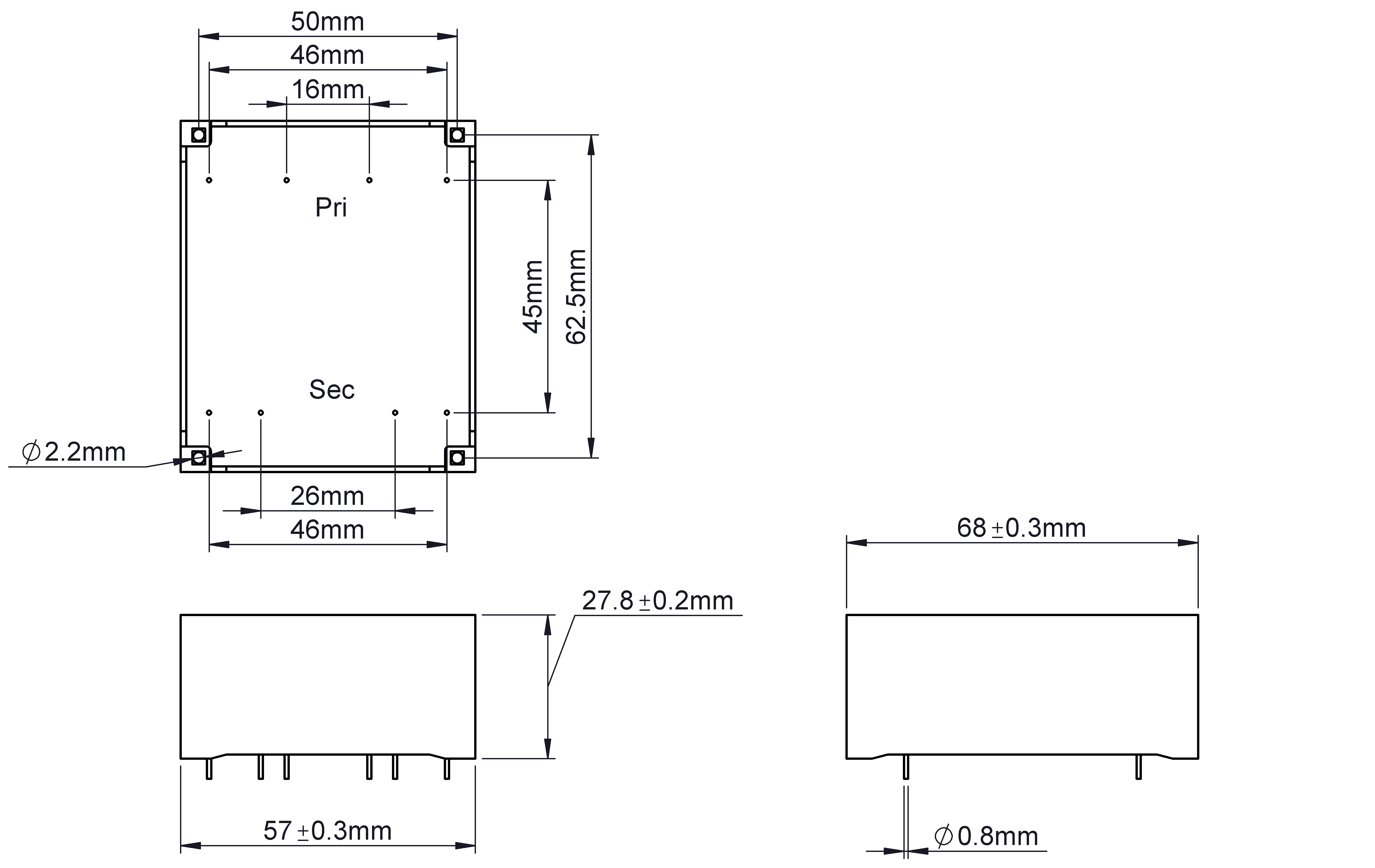

Maße und Gewichte
| Breite (PF_Breite_mm) | 57 mm / 2,24 in |
| Höhe (PF_Hoehe_mm) | 27,8 mm / 1,09 in |
| Tiefe (PF_Tiefe_mm) | 68 mm / 2,68 in |
| Gewicht (PF_Gewicht_kg) | 0,391 kg / 0,862 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
